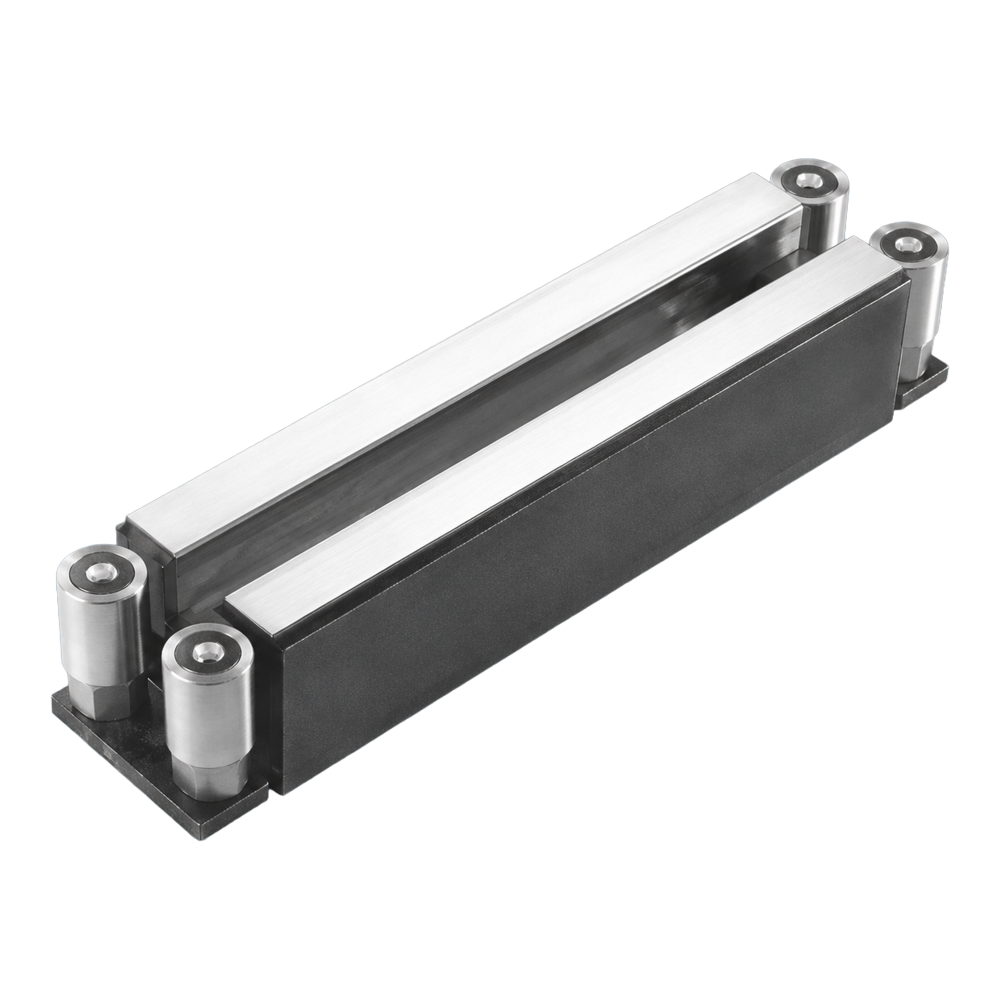

MAGNETYCZNY WÓZEK NOŚNY WD MEDIUM DO DRZWI I OKIEN PRZESUWNYCH TYPU SLIDE I PODNOSZONO-PRZESUWNYCH TYPU HS/HST [IRONLEV WD37001]

Magnetyczny wózek nośny WD Medium to element opartego na technologii lewitacji magnetycznej systemu Ironlev, w którym ciężar skrzydła przenoszą nie kółka toczące się po szynie, ale trwałe magnesy unoszące wózek wzdłuż ferromagnetycznej prowadnicy. Brak fizycznego styku oznacza brak tarcia: nawet skrzydło ważące kilkaset kilogramów przesuwa się lekkim ruchem dłoni, płynnie i bezszelestnie, bez konieczności smarowania, regulacji czy stosowania zasilania.

Dobór

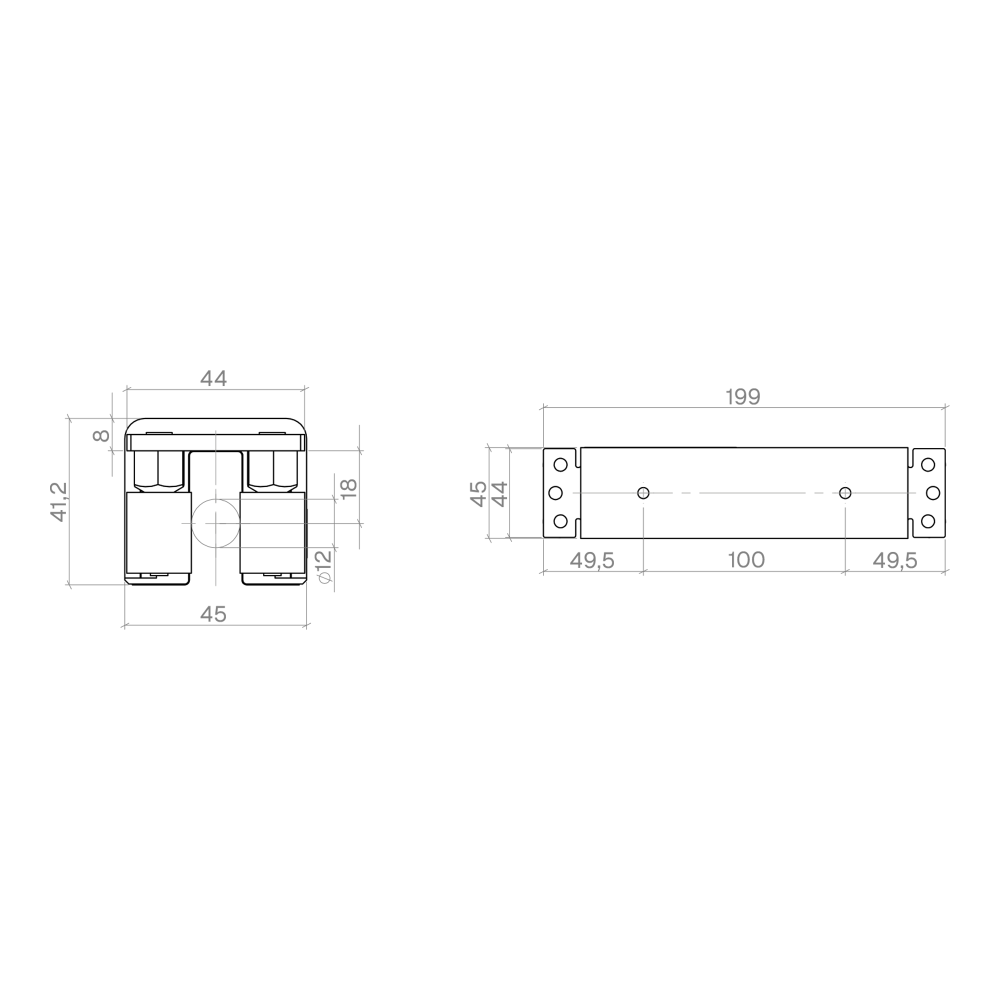

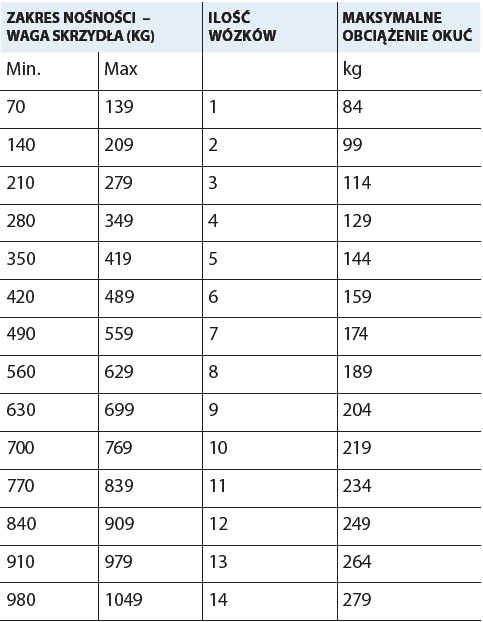

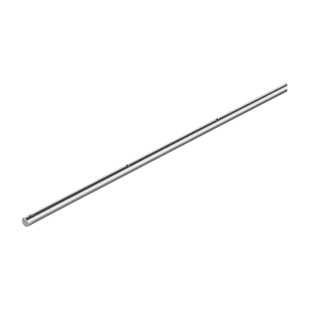

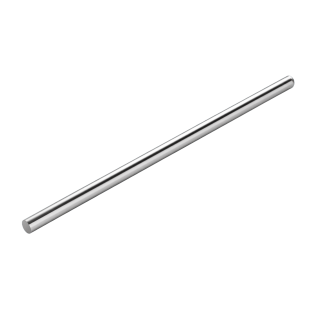

Magnetyczne wózki nośne WD Medium współpracują z ferromagnetyczną prowadnicą o średnicy 12 mm. Są odpowiednie do zastosowania w systemach przesuwnych typu Slide oraz w systemach podnoszono-przesuwnych (Lift & Slide) typu HS/HST, opartych na technologii lewitacji magnetycznej. Konstrukcja magnetycznych wózków nośnych pozwala łączyć je ze sobą, dopasowując ich liczbę do ciężaru skrzydła, zgodnie z zamieszczoną poniżej tabelą, odnoszącą się do drzwi / okien podnoszono-przesuwnych (Lift & Slide) typu HS/HST. W odróżnieniu od tradycyjnych systemów posiadających wózki jezdne poruszające się na kółkach, technologia lewitacji magnetycznej pozwala równomiernie rozłożyć ciężar profilu i skrzydła na poszczególne magnetyczne wózki nośne, umożliwiając tworzenie szerokich przejść przy zastosowaniu minimalistycznych oraz wąskich ościeżnic.

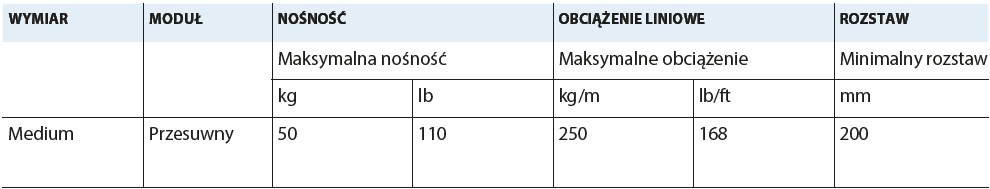

Magnetyczne wózki nośne WD Medium mogą być również stosowane w systemach przesuwnych pozbawionych funkcji podnoszenia, umożliwiając osiągnięcie wysokiej nośności przy zastosowaniu profilu o mniejszej szerokości w porównaniu z konfiguracją opartą na wózkach WD Slim, umieszczanych w podwójnej kasecie. W celu zapewnienia optymalnego działania, zalecane jest stosowanie wózków z dopuszczalnym obciążeniem od 30 kg do 50 kg na wózek. Liczba potrzebnych wózków zależy od wagi skrzydła i oblicza się ją według następującego wzoru: Liczba wózków = waga skrzydła / 50 kg.

Dokumenty techniczne

Działanie magnetycznych wózków nośnych pracujących w ramach systemów Ironlev zostało przetestowane na skrzydłach drzwiowych i okiennych o wadze do 1500 kg, a ich odporność korozyjna została potwierdzona trwającym 1000 godzin badaniem w komorze solnej. Dodatkowo niezawodną pracę wózków potwierdził test 100 000 cykli pracy.

Montaż

Aby umieścić wózek w prowadnicy, niezbędne jest skorzystanie z odpowiedniego przyrządu (kod produktu 3020270000), dostępnego na osobne zamówienie.

Systemy do drzwi / okien przesuwnych typu Slide

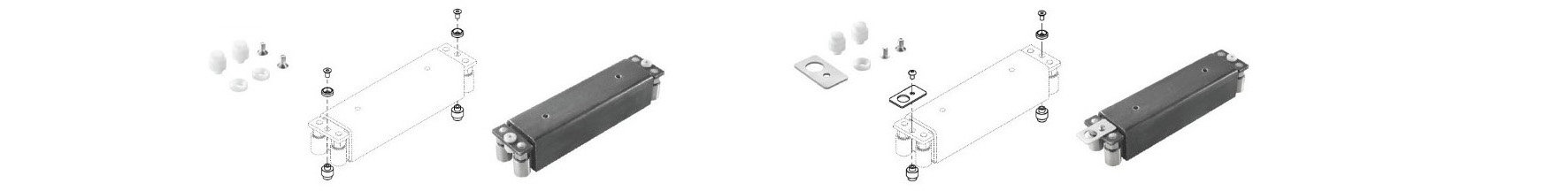

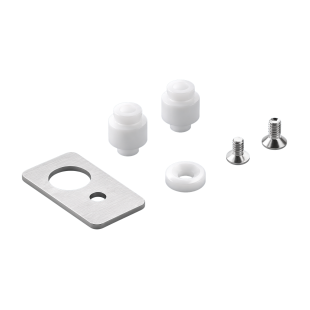

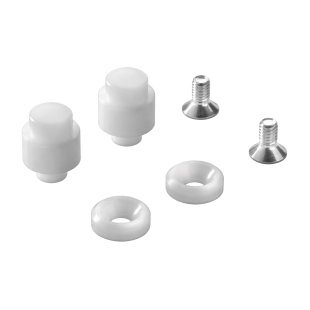

W celu zamontowania magnetycznego wózka nośnego WD Medium w systemach do drzwi / okien przesuwnych typu Slide, należy użyć odpowiedniego zestawu akcesoriów z łącznikiem lub bez.

Systemy do drzwi / okien podnoszono-przesuwnych (Lift & Slide) typu HS / HST

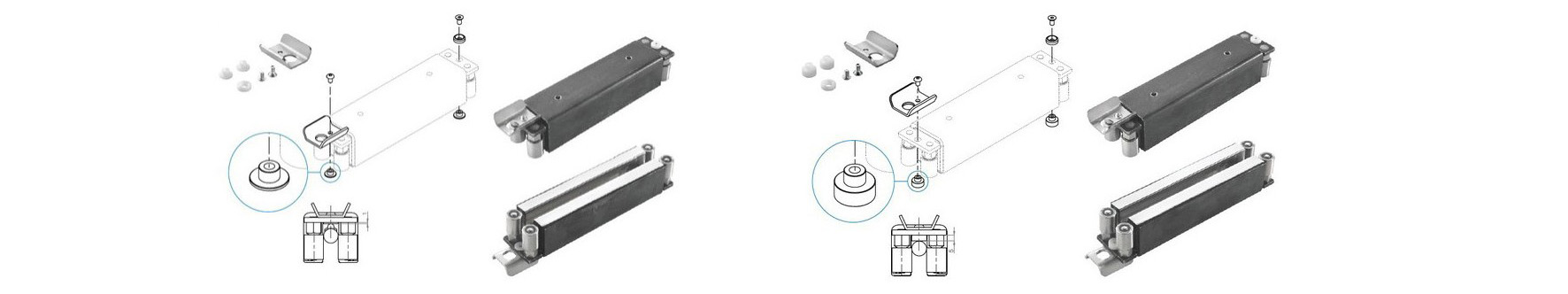

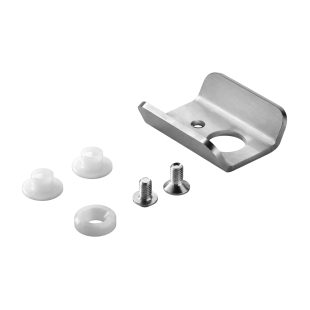

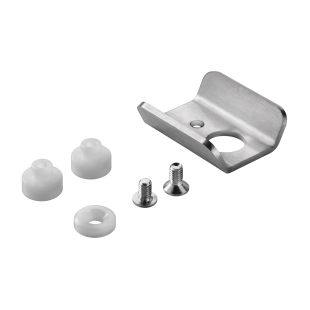

W celu zamontowania magnetycznego wózka nośnego WD Medium na górnej lub zaokrąglonej prowadnicy w systemach dedykowanych do drzwi / okien podnoszono-przesuwnych (Lift & Slide) typu HS/HST, należy użyć odpowiedniego zestawu akcesoriów.

Użytkowanie

W tradycyjnych systemach opierających się na wózkach jezdnych z kółkami, ciężar skrzydła powoduje dociskanie kółek do szyny, a opór rośnie wraz ze wzrostem wagi skrzydła. Technologia lewitacji magnetycznej eliminuje ten problem. W odróżnieniu od klasycznych systemów opartych na rolkach lub kółkach, ciężar skrzydła nie jest przenoszony przez elementy toczne, ale przez układ trwałych magnesów współpracujących z ferromagnetyczną prowadnicą. W rezultacie elementy nośne systemu nie stykają się ze sobą, dzięki czemu nie występuje zjawisko tarcia. Oznacza to, że nawet skrzydła ważące setki kilogramów można przesuwać lekkim ruchem dłoni, płynnie oraz bezszelestnie. Brak fizycznego kontaktu wózka z prowadnicą przekłada się także na brak zużycia: system nie wymaga smarowania ani regulacji, dzięki czemu pomimo upływu czasu pracuje tak samo jak pierwszego dnia.
