GÓRNA CZĘŚĆ ZAWIASU EXACTA 3-D OT 495 160 7,8x45mm (2T) GALWANIZOWANA NA BIAŁO

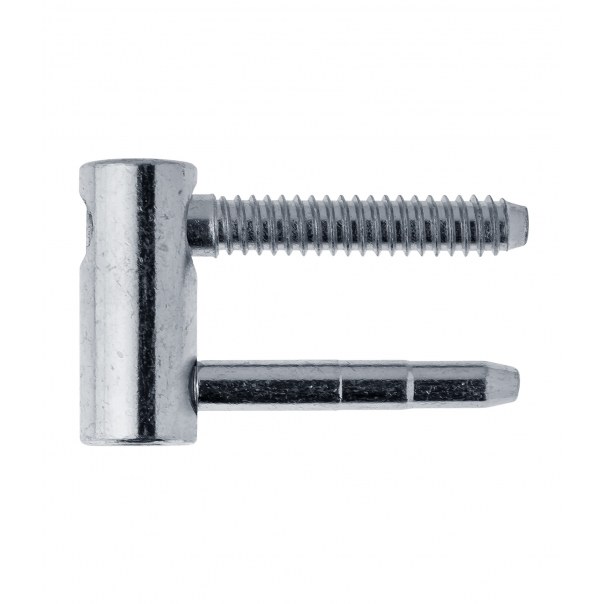

Górna część zawiasu Exacta o średnicy 16 mm została wykonana ze stali i wyposażona w dwa trzpienie, każdy z nich posiada długość 45 mm. Jest dedykowana do drzwi przylgowych wykonanych z drewna i występuje w wykończeniu galwanizowanym na biało.

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

Poniższa tabela informuje o tym, ile zawiasów Exacta OT 495 o średnicy 16 mm należy zastosować na skrzydle o wadze do 100 kg w zależności od jego wysokości i szerokości.

Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.

Dokumenty techniczne

Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania. Zawias wkręcany Exacta OT 495 160 posiada również Oznakowanie CE i raport z badań DMT.

Montaż i użytkowanie

Zastosowana konstrukcja trzpieni umożliwia stabilne i pewne osadzenie zawiasu, a jego montaż ułatwiają specjalne, dedykowane przyrządy oraz zestawy montażowe dostępne na osobne zamówienie. Po zamocowaniu obu części zawiasu, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja wykonywana jest przy użyciu jednego klucza i nie wymaga demontażu skrzydła. Do modelu Exacta można dopasować liczne mosiężne, aluminiowe i nylonowe nasadki, które są dostępne w szerokim wyborze atrakcyjnych wykończeń kolorystycznych.
