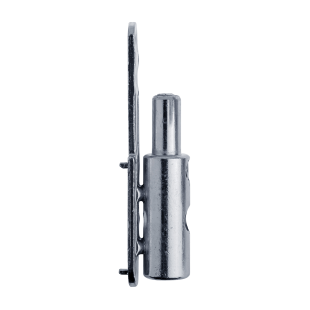

DOLNA CZĘŚĆ ZAWIASU BIXACTA OT 482/483 160 GALWANIZOWANA NA BIAŁO
Dolna część zawiasu Bixacta o średnicy 16 mm z możliwością regulacji położenia skrzydła w dwóch płaszczyznach. Dedykowana do zastosowania wraz z górną częścią na drzwiach profilowych wykonanych z PCV o maksymalnej wadze skrzydła 100 kg. Współpracuje z modelami zawiasów OT 482/483 160, a także z zawiasami wkręcanymi Exacta Ø16 mm i Ursus Ø16 mm. Jest wykonana ze stali i posiada wykończenie H5 - galwanizowane na biało 12μ.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | Bixacta OT 483, Bixacta OT 482 |
| Materiał | Stal |
| Wykończenie | H5 - galwanizowane na biało 12μ |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Przykręcany |
| Średnica (mm) | 16 |
Dolna część zawiasu w ilości zależnej od rodzaju opakowania.
Opis produktu
Dolna część zawiasu Bixacta jest dedykowana do drzwi wykonanych z PCV i występuje w wykończeniu galwanizowanym na biało.
Dolna część zawiasu Bixacta jest odpowiednia do zastosowania wraz z górną częścią na drzwiach profilowych wykonanych z PCV. Znajduje ona również zastosowanie w stolarce budownictwa pasywnego (np. drzwi tarasowe / okna balkonowe). Może być montowana zarówno na drzwiach lewych / prawych na skrzydłach przylgowych.
Współpraca z zawiasami Exacta / Ursus Ø16

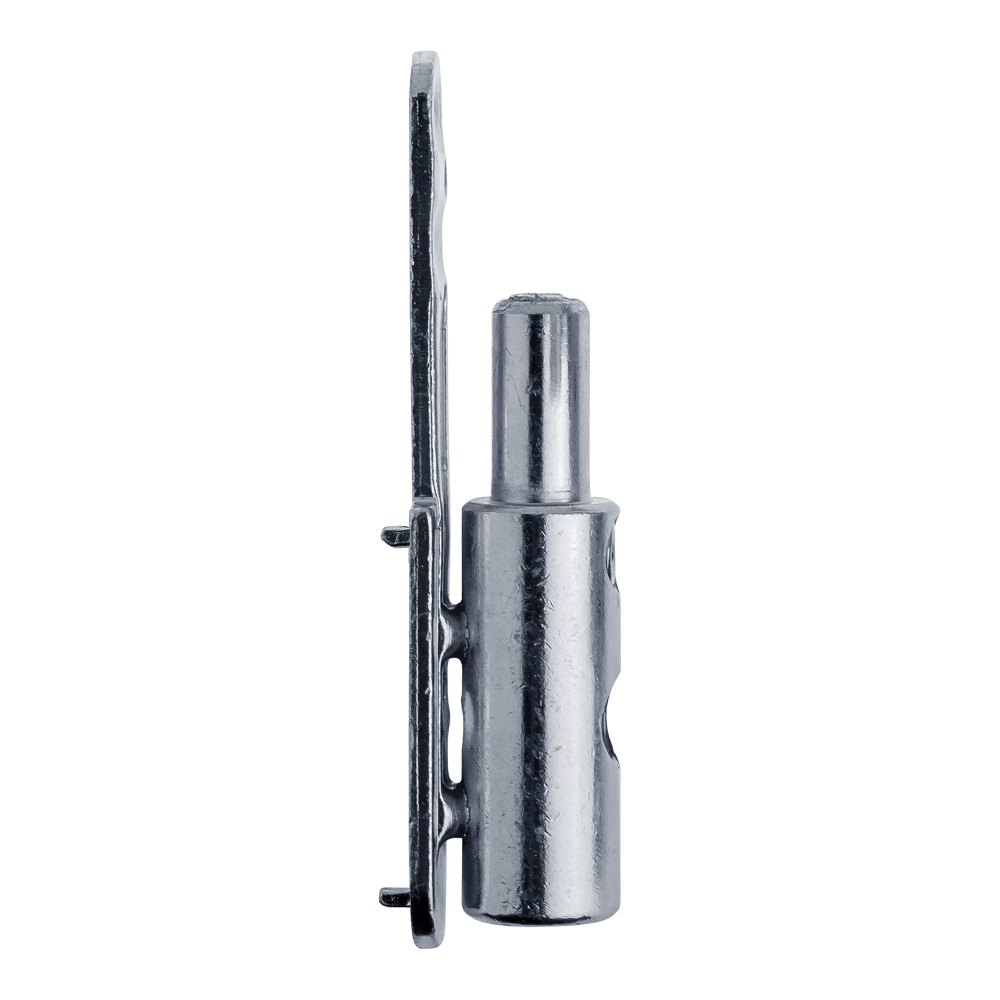

Widoczny na zamieszczonym obok zdjęciu wariant zawiasu jest dedykowany do współpracy z modelami zawiasów OT 482/483 160, a także z zawiasami wkręcanymi Exacta Ø16 mm i Ursus Ø16 mm.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów Bixacta OT 482/483 o średnicy 16 mm należy zastosować na skrzydle o wadze do 100 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania. Dolna część zawiasu Bixacta posiada również Oznakowanie CE.
Montaż i użytkowanie
Zastosowana konstrukcja trzpieni umożliwia stabilne i pewne osadzenie zawiasu, a jego montaż ułatwiają specjalne, dedykowane przyrządy dostępne na osobne zamówienie. Warto podkreślić, że elementy mocujące zawiasu idealnie pasują do tzw. "eurorowka".
Regulacja 2D
Po zamontowaniu zawiasów, położenie osadzonego przy ich użyciu skrzydła można regulować w dwóch płaszczyznach (bocznej i pionowej) w taki sposób, jak zostało to zaprezentowane na zamieszczonym poniżej rysunku.
Liczne nasadki do wyboru
Do modelu Bixacta można dopasować liczne mosiężne, aluminiowe oraz nylonowe nasadki, które są dostępne w szerokim wyborze atrakcyjnych wykończeń kolorystycznych.
Parametry techniczne
| Producent: | Otlav |
| Seria: | Bixacta OT 483, Bixacta OT 482 |
| Materiał | Stal |
| Wykończenie | H5 - galwanizowane na biało 12μ |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Przykręcany |
| Średnica (mm) | 16 |
| Ilość trzpieni | Brak |
| Nośność dla 2 zawiasów (kg) | 100 |
| Materiał drzwi | Drewniane |
| Materiał ościeżnicy | Drewniana |
| Rodzaj drzwi | Z przylgą |
| Regulacja | Tak |
