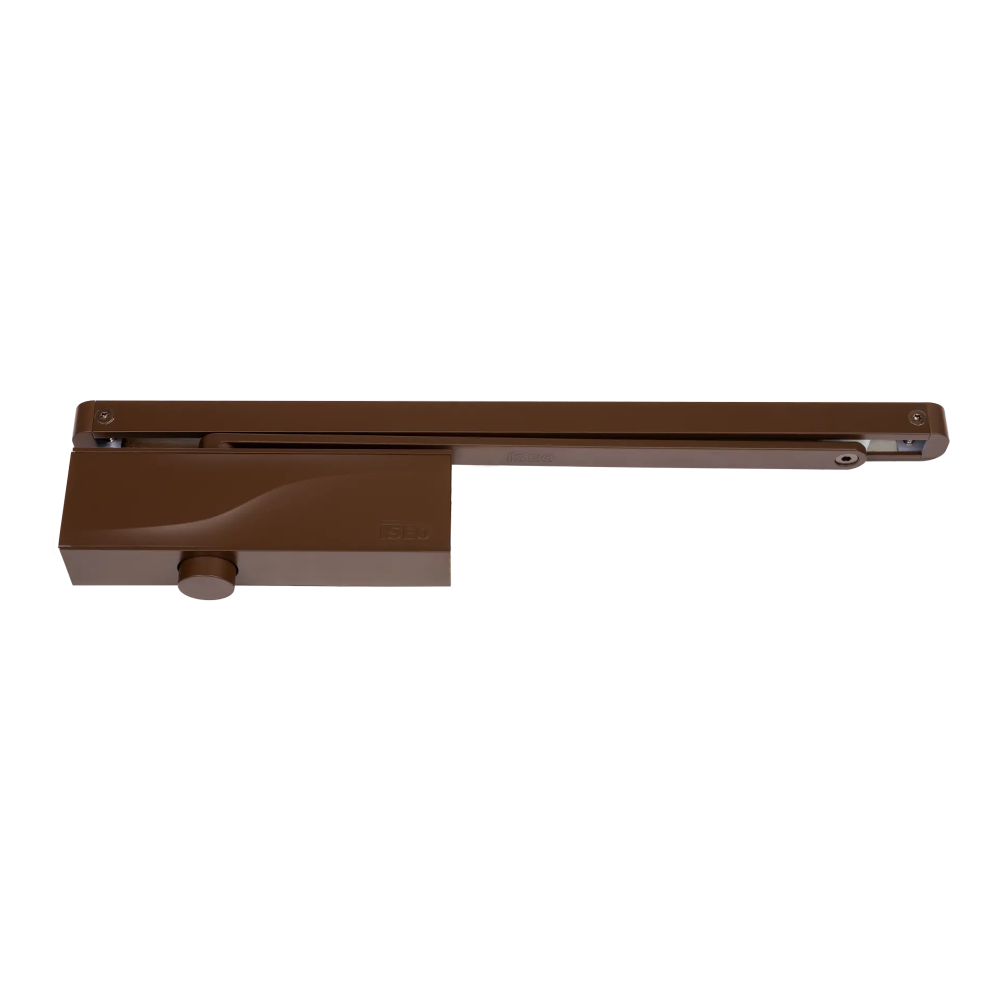

SAMOZAMYKACZ DO DRZWI, Z SZYNĄ, IS65LE [EN2/EN3], BRĄZOWY RAL 8014

Samozamykacz drzwiowy szynowy z mechanizmem zębatkowym. Montowany nawierzchniowo na skrzydle drzwiowym. Odpowiedni do zastosowania w drzwiach dymoszczelnych / przeciwpożarowych o maksymalnej szerokości skrzydła 950 mm i maksymalnej wadze 80 kg. Sklasyfikowany według europejskiej normy EN 1154 oraz posiadający oznaczenie CE. Umożliwia regulację siły zamykania drzwi w zakresie od 180º do 15º oraz siły domykania w zakresie od 15º do 0º. Posiada również funkcję back-check / tłumienia otwarcia (70º-120º), zapobiegającą uderzaniu skrzydła o ścianę w wyniku przeciągów lub silnych podmuchów wiatru oraz zawór bezpieczeństwa, chroniący przed zniszczeniem urządzenia w wyniku gwałtownego szarpnięcia skrzydłem. Termostatyczne zawory znajdują się w przedniej części samozamykacza, co ułatwia wykonywanie regulacji w zmiennych warunkach temperaturowych. Samozamykacz jest dostępny w wykończeniu w kolorze brązowym RAL 8014 i dostarczany wraz z dedykowaną osłoną.

Dobór

Samozamykacz IS65LE jest odpowiedni do zastosowania w jednoskrzydłowych drzwiach o maksymalnej szerokości skrzydła 950 mm i maksymalnej wadze 80 kg. W przypadku montażu na drzwiach dymoszczelnych / przeciwpożarowych, siła zamykania musi być ustawiona na EN 3. Samozamykacz został przetestowany na 500 000 cykli pracy, co oznacza, że można go stosować w drzwiach znajdujących się w pomieszczeniach / budynkach o wysokiej częstotliwości użytkowania. Wysoką odporność korozyjną samozamykacza potwierdził trwający 96 godzin test w komorze solankowej. Wyniki przeprowadzonych badań pozwalają na jego zastosowanie w miejscach, w których jest on narażony na niekorzystne działanie czynników atmosferycznych. Zakres temperatury pracy samozamykacza mieści się w przedziale od -15ºC do +40ºC. Wykonana z aluminium osłona urządzenia wpisuje się w aktualne trendy w zakresie aranżacji wnętrz, zachowując zgodność z zasadami minimalistycznego designu.

Dokumenty techniczne

Samozamykacz IS65LE został przebadany na zgodność z wymogami normy EN 1154 oraz posiada Oznaczenie CE.

Montaż

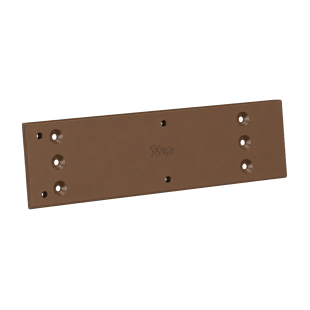

Poniższe grafiki prezentują dwa warianty montażu samozamykacza IS65LE. Jest on montowany nawierzchniowo i mocowany na śruby z gniazdem Torx. Dostępna na osobne zamówienie płytka montażowa (MP65) ułatwia wykonanie otworowania zgodnego z wymogami normy DIN. Samozamykacz może zostać zainstalowany na skrzydle po stronie zawiasowej lub na górnej belce ościeznicy po stronie przeciwnej do zawiasowej. Poniższe grafiki prezentują oba warianty montażu. W przypadku standardowego montażu samozamykacza, skrzydło drzwi można otworzyć do 180º, a w przypadku zainstalowania urządzenia na górnej belce ościeżnicy, skrzydło drzwi można otworzyć do 115º.

Użytkowanie

Samozamykacz posiada termostatyczne zawory regulacyjne, które są umieszczone w jego przedniej części. Korzystając z nich można regulować siłę zamykania drzwi w zakresie od 180º do 15º, siłę domykania w zakresie od 15º do 0º, a także ustawić funkcję back-check (70º-120º), zapobiegającą uderzaniu skrzydła o ścianę w wyniku przeciągów i silnych podmuchów wiatru. Samozamykacz posiada także zawór bezpieczeństwa, chroniący przed zniszczeniem urządzenia w wyniku gwałtownego szarpnięcia skrzydłem. Siła zamykania urządzenia może być regulowana nie tylko poprzez zawór, ale także poprzez położenie samozamykacza. Siłę zamykania EN 2 można ustawić w przypadku maksymalnej szerokości skrzydła 850 mm. Jeśli skrzydło posiada szerokość 950 mm lub samozamykacz jest montowany na drzwiach dymoszczelnych / przeciwpożarowych, konieczne jest wybranie siły zamykania EN 3.

Akcesoria dodatkowe

Na osobne dodatkowe zamówienie samozamykacz IS65LE można doposażyć w:

• zestaw przytrzymania otwarcia (HOG65) - chroni skrzydło przed uszkodzeniami w wyniku szarpania, dodatkowo łagodny ruch skrzydła zapobiega uszkodzeniu przedmiotów znajdujących się w pobliżu drzwi i ułatwia przejście osobom starszym, niepełnosprawnym oraz dzieciom.
• ogranicznik otwarcia (ODG 65) - umożliwia zablokowanie drzwi pod odpowiednim kątem w momencie ich otwierania, ponadto stosując go można uniknąć uszkodzenia elementów konstrukcyjnych lub przedmiotów sąsiadujących z drzwiami, na których zamontowany został ogranicznik.
