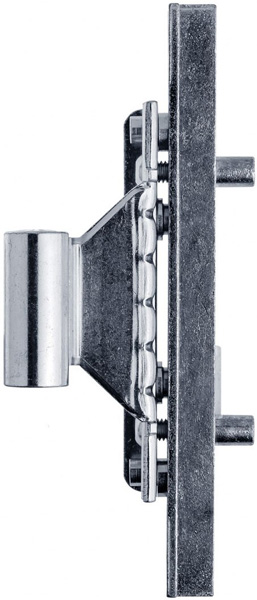

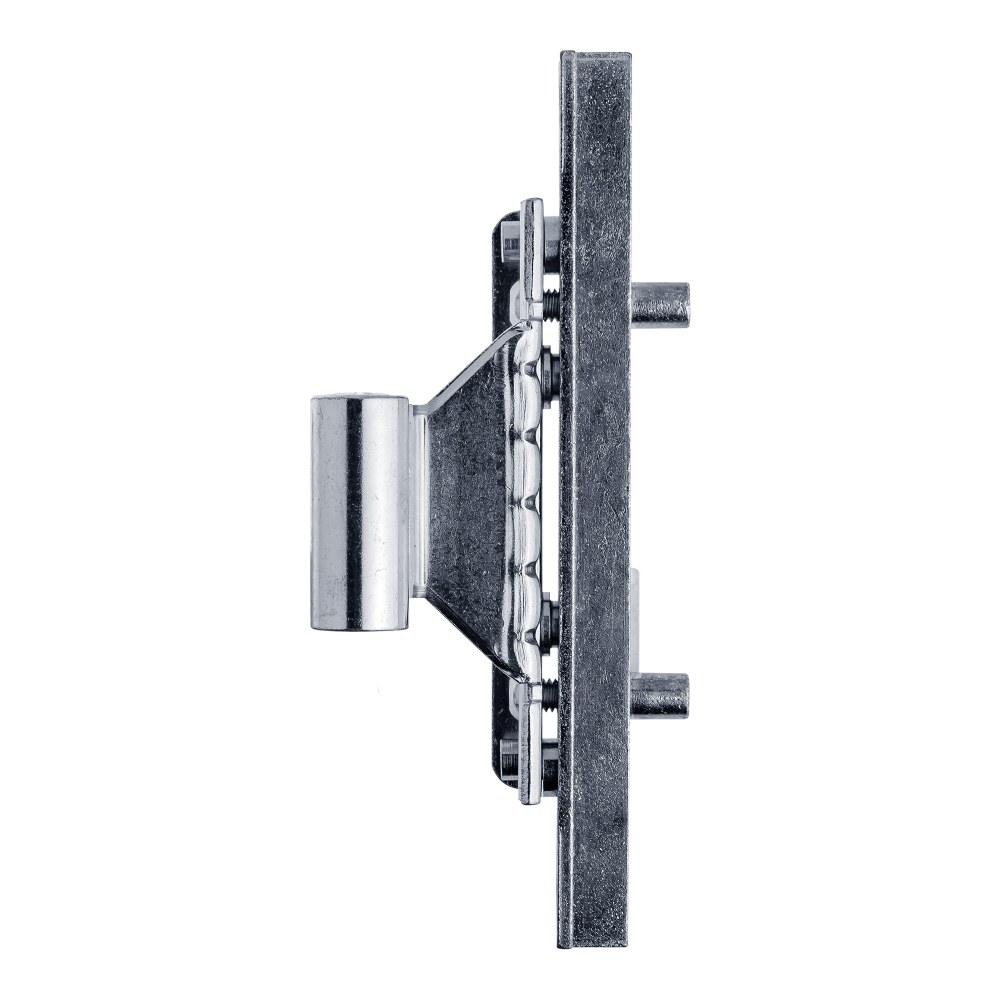

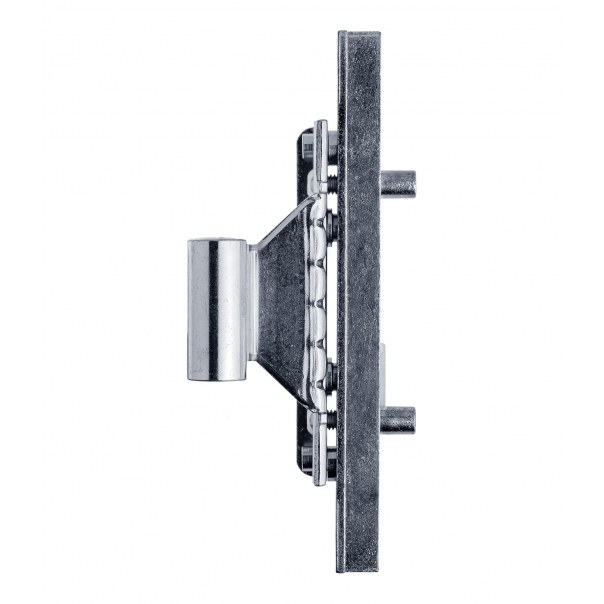

GÓRNA CZĘŚĆ ZAWIASU BIXACTA 3-D OT 483 160 LEWA GALWANIZOWANA NA BIAŁO
Do wyczerpania stanu
Parametry techniczne
Wersje produktu
| Produkt | Dostępność | Cena | |
 | Do wyczerpania stanu | 78,11 zł / szt. VAT 23% | |
 | Do wyczerpania stanu | 78,11 zł / szt. VAT 23% |
Opis produktu
Górna część zawiasu Bixacta posiada łożyskowane śruby oraz teflonową wkładkę, umieszczoną w górnej części zawiasu. jest dedykowana do współpracy z modelami zawiasów oznaczonymi kodem CG 483, a także z zawiasami wkręcanymi Exacta Ø16 mm oraz Ursus Ø16 mm w drzwiach drewnianych lub profilowych wykonanych z PCV. Występuje w wykończeniu galwanizowanym na biało.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Górna część zawiasu Bixacta jest odpowiednia do zastosowania wraz z dolną częścią oznaczoną kodem CG 483 oraz zawiasami serii Exacta Ø16 mm / Ursus Ø16 mm na drzwiach drewnianych lub profilowych wykonanych z PCV. Znajduje ona również zastosowanie w stolarce budownictwa pasywnego (np. drzwi tarasowe / okna balkonowe). Może być montowana na skrzydłach lewych przylgowych.
Poniższa tabela informuje o tym, ile zawiasów Bixacta OT 483 o średnicy 16 mm należy zastosować na skrzydle o wadze do 80 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania. Dolna część zawiasu Bixacta posiada również Oznakowanie CE.
Montaż i regulacja
Zastosowana konstrukcja trzpieni umożliwia stabilne i pewne osadzenie zawiasu, a jego montaż ułatwiają specjalne, dedykowane przyrządy dostępne na osobne zamówienie. Warto podkreślić, że elementy mocujące zawiasu idealnie pasują do tzw. "eurorowka".
Regulacja 3D
Po zamocowaniu obu części zawiasu, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Sposób regulacji prezentują poniższe grafiki.
Liczne nasadki do wyboru
Do modelu Bixacta można dopasować liczne mosiężne, aluminiowe oraz nylonowe nasadki, które są dostępne w szerokim wyborze atrakcyjnych wykończeń kolorystycznych.
