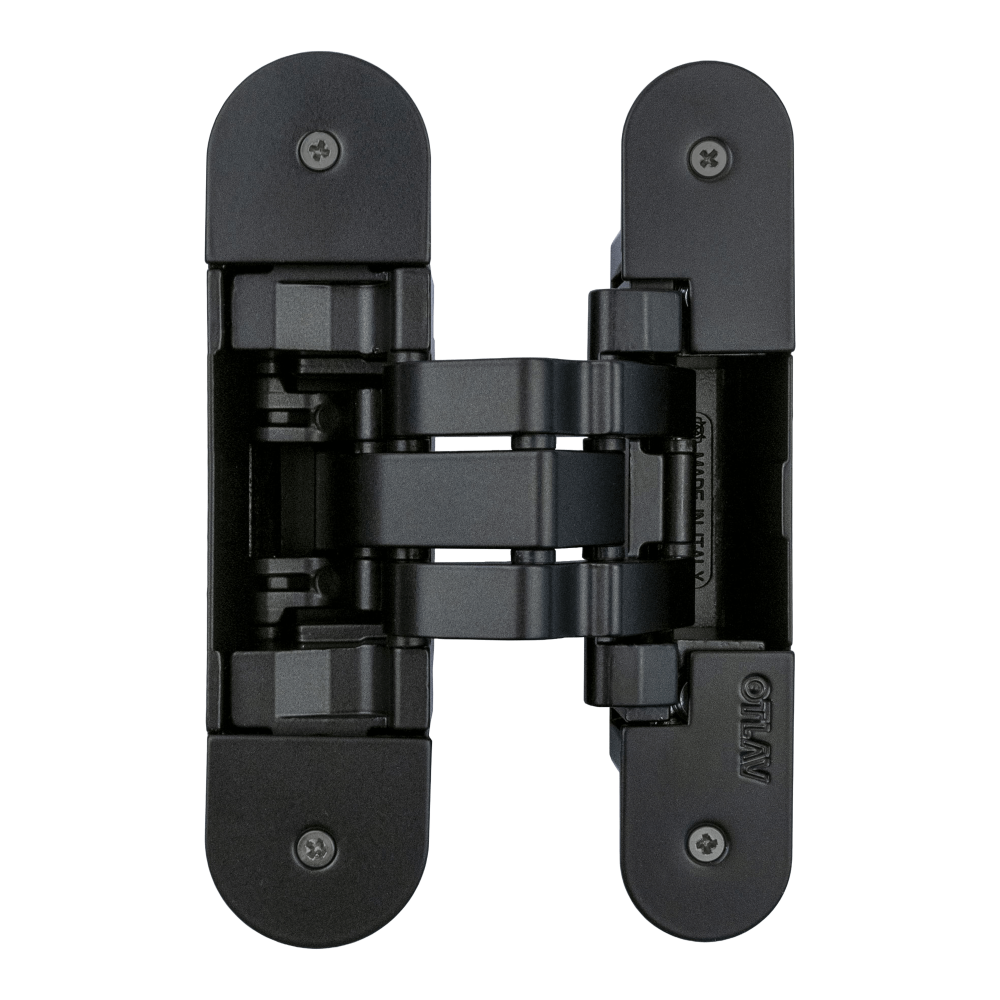

ZAWIAS WPUSZCZANY INVISACTA 570 3-D 60 KG (4 NAKŁADKI PRZYKRĘCANE) LAKIEROWANY NA CZARNO
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach. Dedykowany do drzwi drewnianych z grubą opaską. Odpowiedni do skrzydeł o grubości 40 ÷ 44 mm i maksymalnej wadze 60 kg. Mechanizm zawiasu został wykonany z aluminium, a obudowa ze znalu. Zawias posiada wykończenie 9N - lakierowane na czarno RAL 9005.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | Invisacta 570 |
| Materiał | Znal, Aluminium |
| Wykończenie | 9N - lakierowane na czarno RAL 9005 |
| Do drzwi | Wewnętrznych, Zewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 60 |
Zawiasy z nakładkami w ilości zależnej od rodzaju opakowania.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach. Jest dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej / aluminiowej z opaską. Siedem osi obrotu powoduje zmniejszone tarcie, płynny ruch ramion zawiasu oraz wpływa korzystnie na jego trwałość i nośność. Dodatkowo dzięki zastosowaniu nylonowych tulei o zwiększonej odporności na tarcie, łożyska zawiasu nie stykają się ze sobą podczas jego pracy. Zawias jest dostarczany w zestawie wraz z czterema przykręcanymi nasadkami.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów Invisacta 570 należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Grubość skrzydła
Zaprezentowane poniżej rysunki techniczne obrazują sposób montażu zawiasu w skrzydłach drzwiowych o grubości 40 mm, 44 mm oraz 50-60 mm.
Uniwersalność skrzydła
Modele Invisacta 570 mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Uniwersalność skrzydła jest możliwa do uzyskania przy symetrycznym montażu zawiasów oraz zainstalowaniu klamki w połowie wysokości skrzydła. Wówczas obracając skrzydło w osi pionowej i/lub poziomej, uzyskuje się skrzydło lewe lub prawe.
Dokumenty techniczne
Model Invisacta 570 posiada Deklarację Zgodności opracowaną przez producenta markę Otlav we współpracy z instytutem T2i.
Montaż - głębokość frezowania
Poniższe grafiki prezentują prawidłowe wymiary frezowania w skrzydle i ościeznicy. Głębokość frezowania w ościeżnicy wynosi 31 mm, a w skrzydle drzwiowym 53 mm.
Użytkowanie - regulacja 3D
Po zamontowaniu zawiasów, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja jest wykonywana za pomocą klucza imbusowego i nie wymaga demontażu skrzydła
- Regulacja pozioma (mechaniczna): +/- 1,5 mm
- Regulacja pionowa (manualna): +/- 2 mm
- Regulacja głębokości (manualna): +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Otlav |
| Seria: | Invisacta 570 |
| Materiał | Znal, Aluminium |
| Wykończenie | 9N - lakierowane na czarno RAL 9005 |
| Do drzwi | Wewnętrznych, Zewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 60 |
| Minimalna grubość drzwi (mm) | 40 ÷ 44 |
| Wysokość zawiasu | 130 / 130 mm |
| Szerokość zawiasu | 32 / 25 mm |
| Głębokość zawiasu | 53 / 31 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | - 1,5 mm, + 1,5 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 2 mm, - 2 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 7 osi obrotu |
| Kąt otwarcia | 180° |
