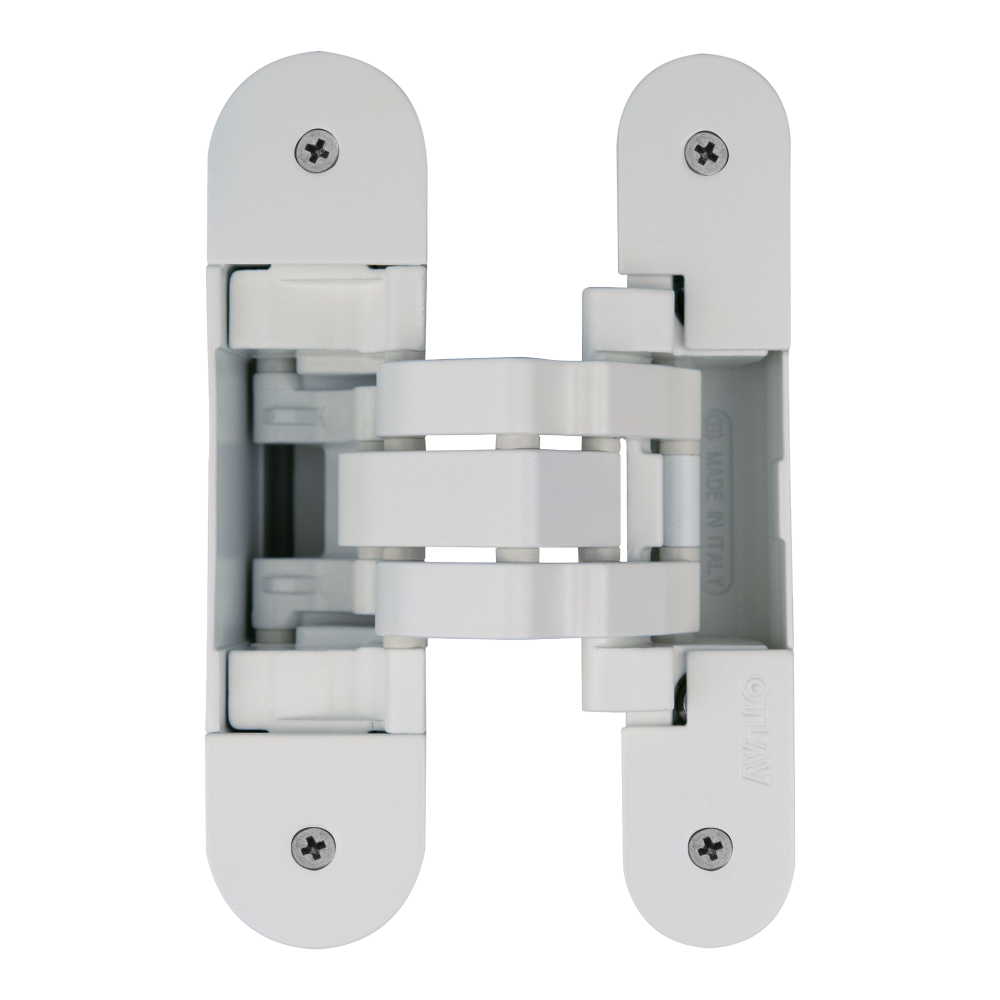

ZAWIAS WPUSZCZANY INVISACTA 570 3-D 60 KG (4 NAKŁADKI PRZYKRĘCANE) LAKIEROWANY NA BIAŁO RAL 9016
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach. Jest dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej / aluminiowej z opaską.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | Invisacta 570 |
| Materiał | Znal, Aluminium |
| Wykończenie | 9P - lakierowane na biało RAL 9016 |
| Materiał drzwi | Drewniane, Aluminiowe |
| Nośność dla 2 zawiasów (kg) | 60 |
| Minimalna grubość drzwi (mm) | 40 ÷ 44 |
Zawiasy z nakładkami w ilości zależnej od rodzaju opakowania.
Parametry techniczne
| Producent: | Otlav |
| Seria: | Invisacta 570 |
| Materiał | Znal, Aluminium |
| Wykończenie | 9P - lakierowane na biało RAL 9016 |
| Materiał drzwi | Drewniane, Aluminiowe |
| Nośność dla 2 zawiasów (kg) | 60 |
| Minimalna grubość drzwi (mm) | 40 ÷ 44 |
| Wysokość zawiasu | 130 / 130 mm |
| Szerokość zawiasu | 32 / 25 mm |
| Głębokość zawiasu | 53 / 31 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | - 1,5 mm, + 1,5 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 2 mm, - 2 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 7 osi obrotu |
| Kąt otwarcia | 180° |
Warianty produktu
ZAWIAS WPUSZCZANY INVISACTA 570 3-D 60 KG (4 NAKŁADKI PRZYKRĘCANE) LAKIEROWANY NA BIAŁO RAL 9016
ZAWIAS WPUSZCZANY INVISACTA 570 3-D 60 KG (4 NAKŁADKI PRZYKRĘCANE) CHROMOWANY MATOWY
Pliki do pobrania
Instrukcje montażu
Rozmiar pliku: 3 MB
Rysunki techniczne
Rozmiar pliku: 641 KB
Rozmiar pliku: 123 KB
Otlav to włoska marka posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił firmie dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie Otlav eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
