ZAWIAS WPUSZCZANY INVISACTA 570 3-D 60 KG (4 NAKŁADKI PRZYKRĘCANE) CHROMOWANY MATOWY
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach. Dedykowany do drzwi drewnianych z grubą opaską. Odpowiedni do skrzydeł o grubości 40 ÷ 44 mm i maksymalnej wadze 60 kg. Mechanizm zawiasu został wykonany z aluminium, a obudowa ze znalu. Zawias posiada wykończenie V7 - chromowane matowe.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | Invisacta 570 |
| Materiał | Znal, Aluminium |
| Wykończenie | V7 - chromowane matowe |
| Do drzwi | Wewnętrznych, Zewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 60 |
Zawiasy z nakładkami w ilości zależnej od rodzaju opakowania.
Opis produktu

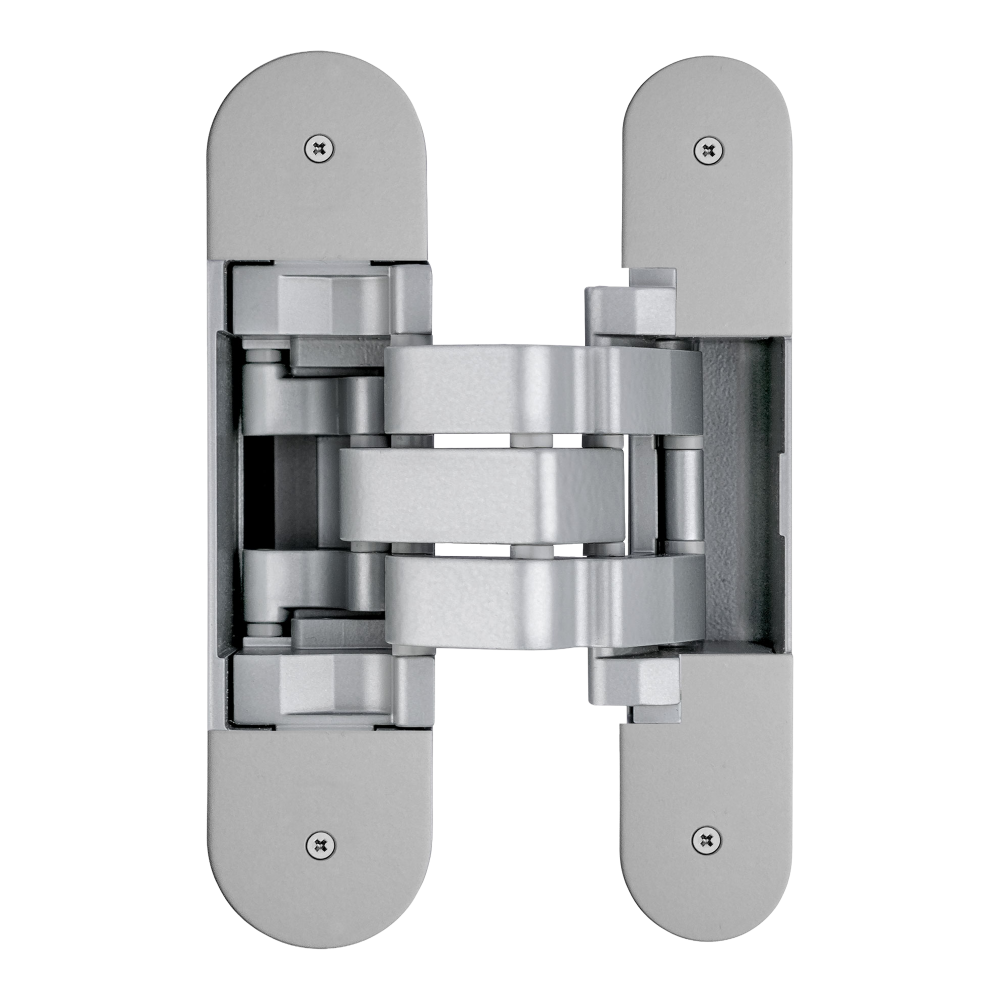

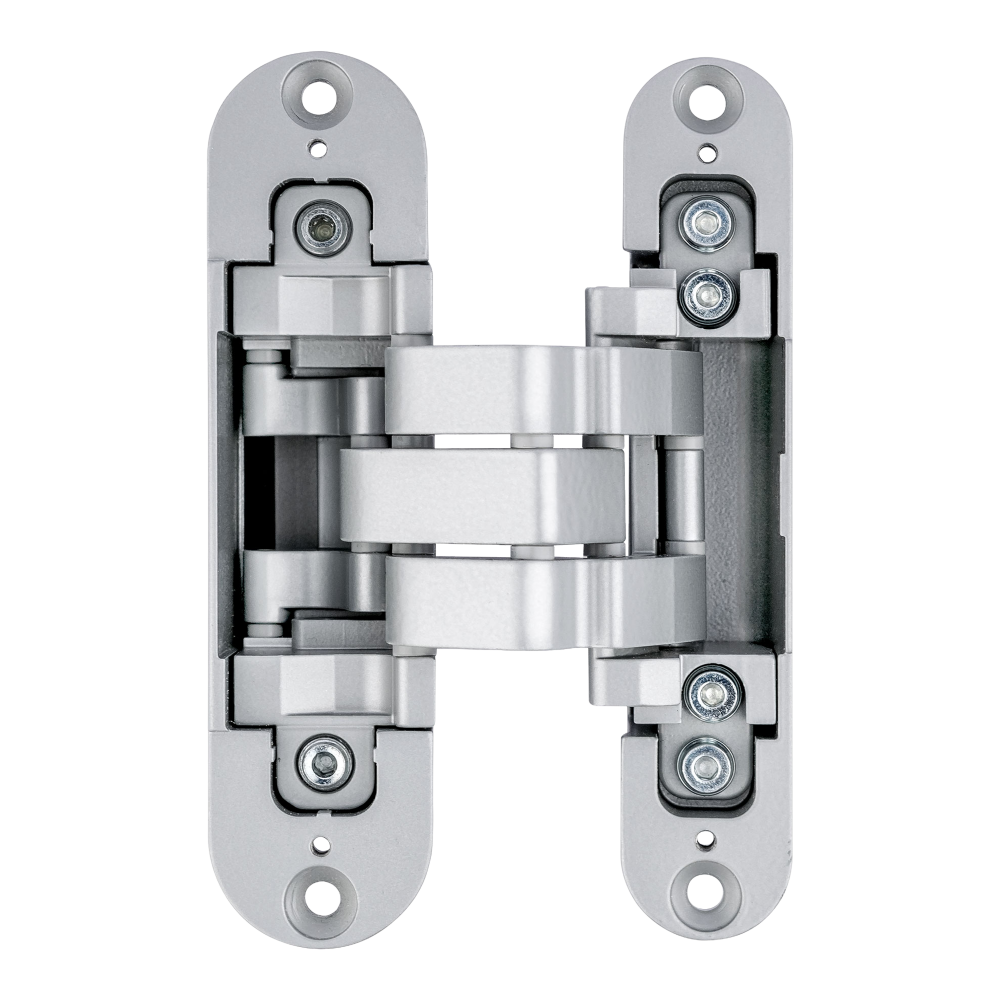

Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach. Jest dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej / aluminiowej z opaską. Siedem osi obrotu powoduje zmniejszone tarcie, płynny ruch ramion zawiasu oraz wpływa korzystnie na jego trwałość i nośność. Dodatkowo dzięki zastosowaniu nylonowych tulei o zwiększonej odporności na tarcie, łożyska zawiasu nie stykają się ze sobą podczas jego pracy. Zawias jest dostarczany w zestawie wraz z czterema przykręcanymi nasadkami.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów Invisacta 570 należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Grubość skrzydła
Zaprezentowane poniżej rysunki techniczne obrazują sposób montażu zawiasu w skrzydłach drzwiowych o grubości 40 mm, 44 mm oraz 50-60 mm.
Uniwersalność skrzydła
Modele Invisacta 570 mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Uniwersalność skrzydła jest możliwa do uzyskania przy symetrycznym montażu zawiasów oraz zainstalowaniu klamki w połowie wysokości skrzydła. Wówczas obracając skrzydło w osi pionowej i/lub poziomej, uzyskuje się skrzydło lewe lub prawe.
Dokumenty techniczne
Model Invisacta 570 posiada Deklarację Zgodności opracowaną przez producenta markę Otlav we współpracy z instytutem T2i.
Montaż - głębokość frezowania
Poniższe grafiki prezentują prawidłowe wymiary frezowania w skrzydle i ościeznicy. Głębokość frezowania w ościeżnicy wynosi 31 mm, a w skrzydle drzwiowym 53 mm.
Użytkowanie - regulacja 3D
Po zamontowaniu zawiasów, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja jest wykonywana za pomocą klucza imbusowego i nie wymaga demontażu skrzydła
- Regulacja pozioma (mechaniczna): +/- 1,5 mm
- Regulacja pionowa (manualna): +/- 2 mm
- Regulacja głębokości (manualna): +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Otlav |
| Seria: | Invisacta 570 |
| Materiał | Znal, Aluminium |
| Wykończenie | V7 - chromowane matowe |
| Do drzwi | Wewnętrznych, Zewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 60 |
| Minimalna grubość drzwi (mm) | 40 ÷ 44 |
| Wysokość zawiasu | 130 / 130 mm |
| Szerokość zawiasu | 32 / 25 mm |
| Głębokość zawiasu | 53 / 31 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | - 1,5 mm, + 1,5 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 2 mm, - 2 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 7 osi obrotu |
| Kąt otwarcia | 180° |
Warianty produktu
ZAWIAS WPUSZCZANY INVISACTA 570 3-D 60 KG (4 NAKŁADKI PRZYKRĘCANE) CHROMOWANY MATOWY
ZAWIAS WPUSZCZANY INVISACTA 570 3-D 60 KG (4 NAKŁADKI PRZYKRĘCANE) NIKLOWANY MATOWY
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 34 KB
Instrukcje montażu
Rozmiar pliku: 3 MB
Rysunki techniczne
Rozmiar pliku: 641 KB
Rozmiar pliku: 123 KB
Otlav to włoska marka posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił firmie dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie Otlav eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
