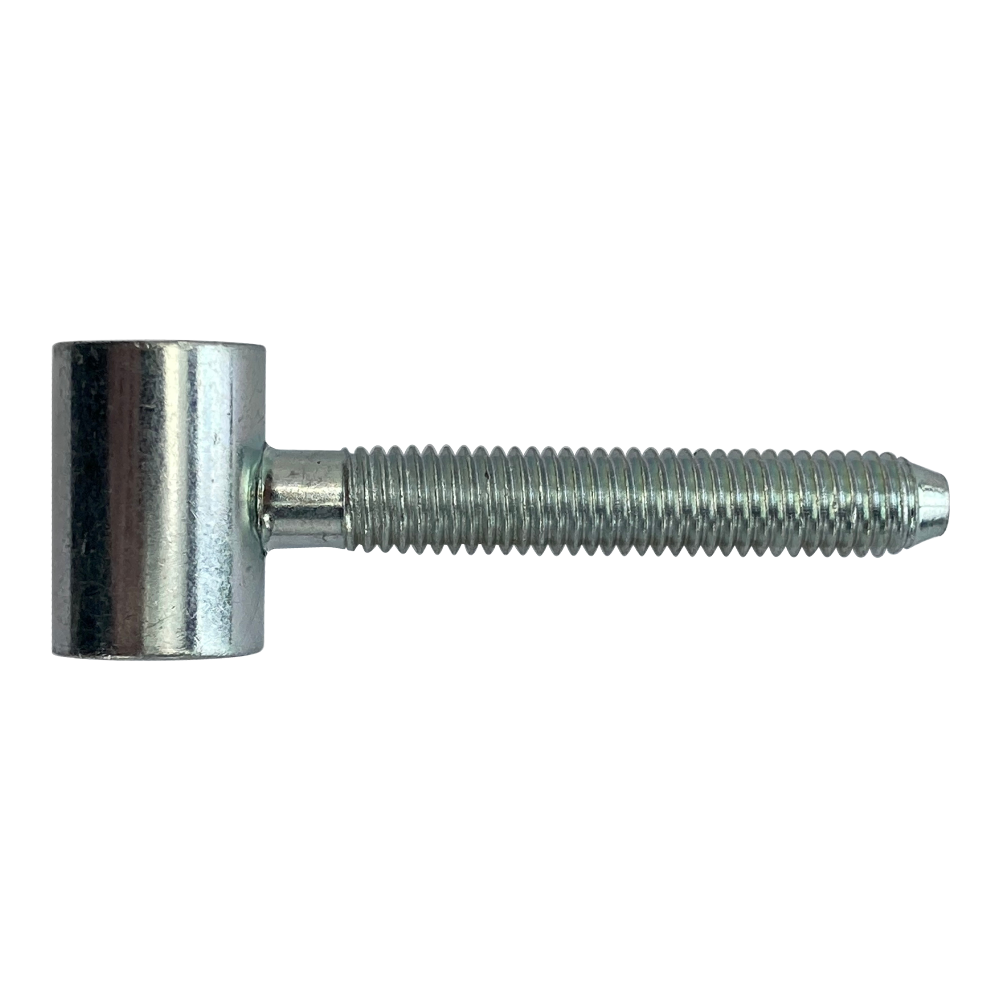

ZEWNĘTRZNA CZĘŚĆ ZAWIASU OT 335 150 GALWANIZOWANA NA BIAŁO
Zewnętrzna część zawiasu OT 335 o średnicy 15 mm. Dedykowana do zastosowania wraz z pozostałymi częściami zawiasu OT 335 na drewnianych drzwiach przylgowych. Odpowiednia do drzwi o maksymalnej wadze 60 kg. Posiada wykończenie 8H - galwanizowane na biało.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT 335 |
| Materiał | Stal |
| Wykończenie | 8H - galwanizowane na biało |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Rodzaj zawiasu | Wkręcany |
| Średnica (mm) | 15 |
Zewnętrzna część zawiasu - ilość zależna od rodzaju opakowania.
Opis produktu

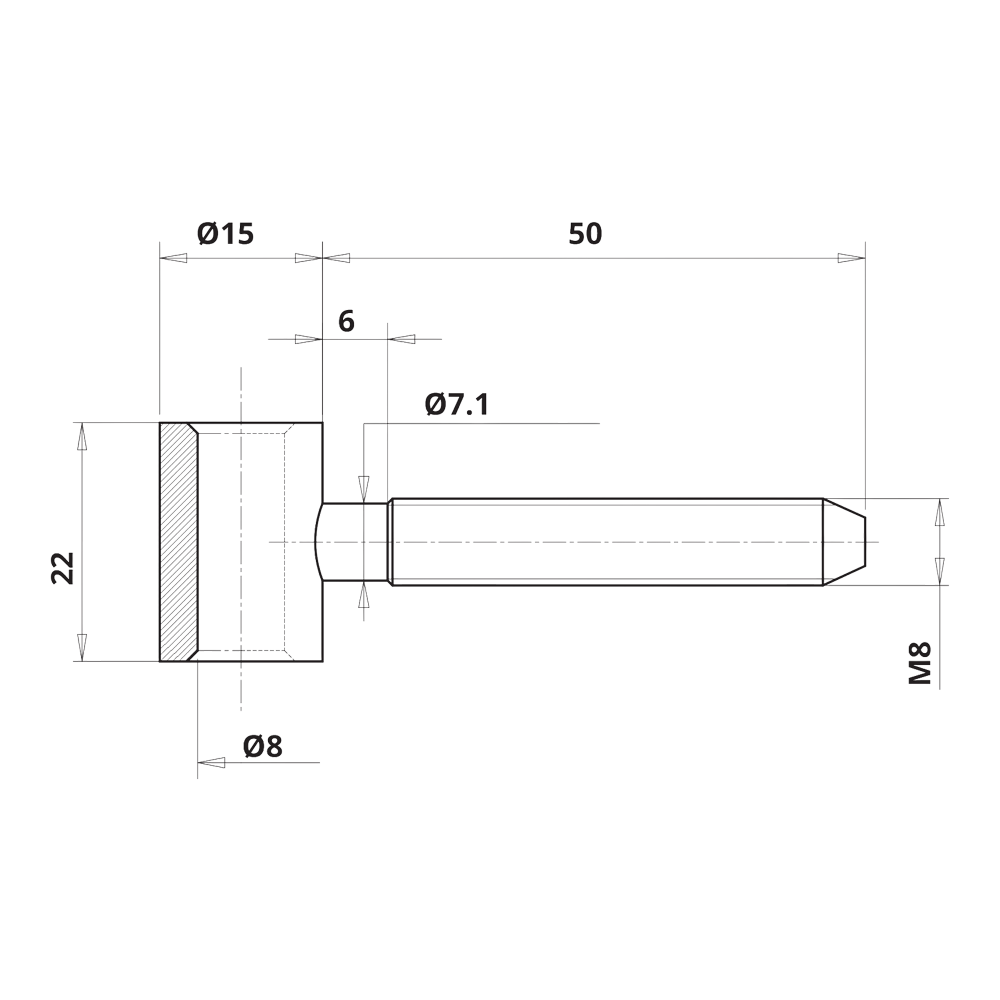

Zewnętrzna część zawiasu OT 335 o średnicy 15 mm jest wykonana ze stali i dedykowana do zastosowania z pozostałymi częściami zawiasu OT 335 na drzwiach przylgowych wykonanych z drewna. Została wyposażona w jeden trzpień o długości 50 mm i występuje w wykończeniu galwanizowanym na biało.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT 335 o średnicy 15 mm należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.
.jpg)
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.
Parametry techniczne
| Producent: | Otlav |
| Seria: | OT 335 |
| Materiał | Stal |
| Wykończenie | 8H - galwanizowane na biało |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Rodzaj zawiasu | Wkręcany |
| Średnica (mm) | 15 |
| Ilość trzpieni | 1 |
| Nośność dla 2 zawiasów (kg) | 60 |
| Materiał drzwi | Drewniane |
| Materiał ościeżnicy | Drewniana |
| Rodzaj drzwi | Z przylgą |
| Regulacja | Bez regulacji |
