ZEWNĘTRZNA CZĘŚĆ ZAWIASU OT 335 150 NIKLOWANA
Zewnętrzna część zawiasu OT 335 o średnicy 15 mm. Dedykowana do zastosowania wraz z pozostałymi częściami zawiasu OT 335 na drewnianych drzwiach przylgowych. Odpowiednia do drzwi o maksymalnej wadze 60 kg. Posiada wykończenie NO - niklowane.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT 335 |
| Materiał | Stal |
| Wykończenie | NO - niklowane |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Rodzaj zawiasu | Wkręcany |
| Średnica | 15 mm |

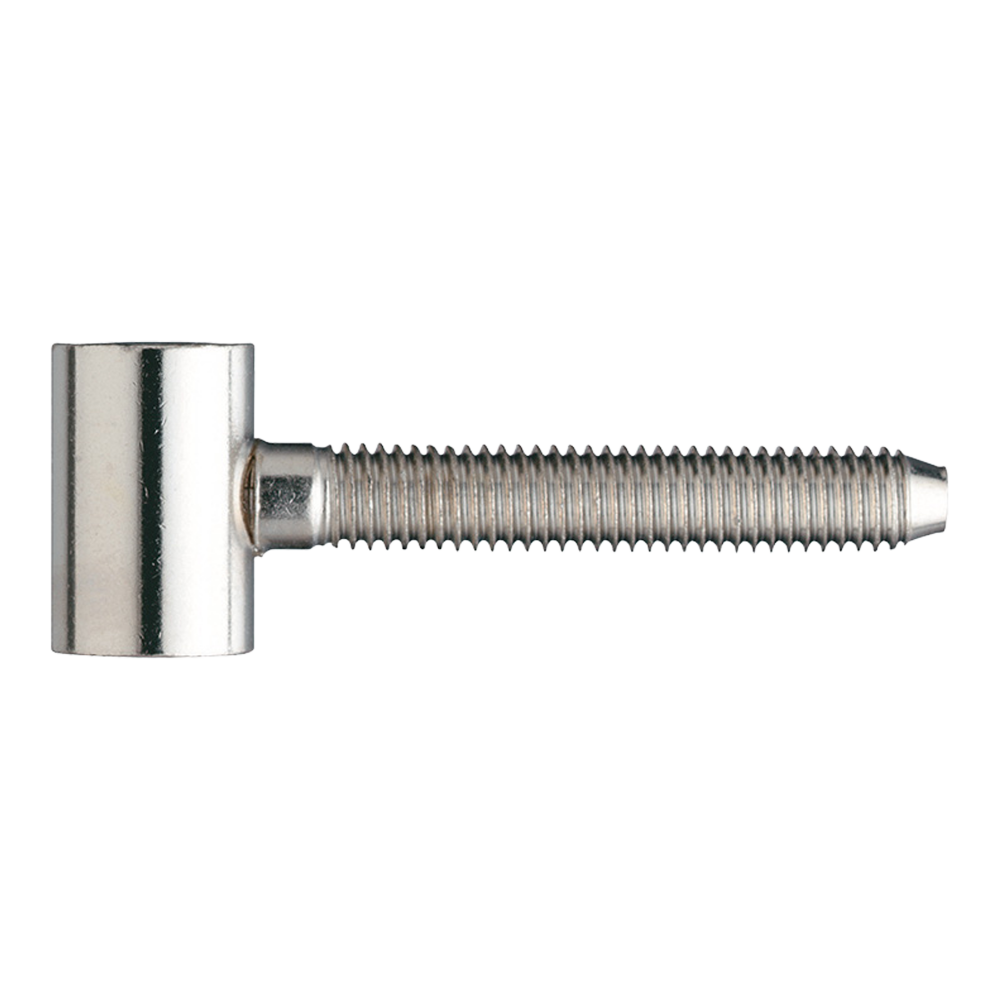

Zewnętrzna część zawiasu.
Opis produktu
Zewnętrzna część zawiasu OT 335 o średnicy 15 mm jest wykonana ze stali i dedykowana do zastosowania z pozostałymi częściami zawiasu OT 335 na drzwiach przylgowych wykonanych z drewna. Została wyposażona w jeden trzpień o długości 50 mm i występuje w wykończeniu niklowanym.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT 335 o średnicy 15 mm należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.
.jpg)
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.
Parametry techniczne
Produkty powiązane
ZAWIAS OT 335 150 Z PŁYTKĄ NIKLOWANY
NAKRĘTKA DO ZAWIASU OT CI335 150 GALWANIZOWANA NA BIAŁO
ŚRODKOWA CZĘŚĆ ZAWIASU OT 335 150 NIKLOWANA
ŚRODKOWA CZĘŚĆ ZAWIASU OT 335 150 Z PŁYTKĄ DO STALI NIKLOWANA
Pliki do pobrania
Rysunki techniczne
Rozmiar pliku: 143 KB
Otlav to włoska marka posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił firmie dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie Otlav eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
