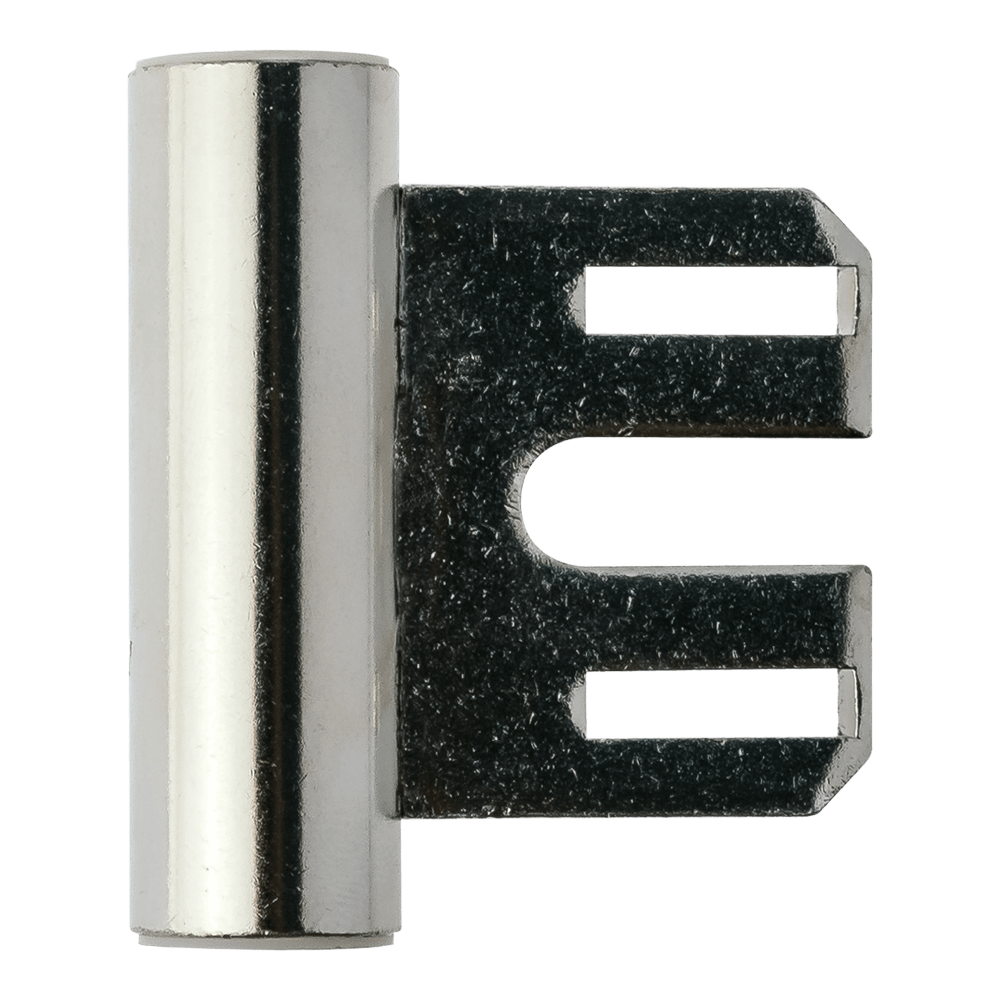

ŚRODKOWA CZĘŚĆ ZAWIASU OT 335 150 Z PŁYTKĄ DO STALI 26mm GALWANIZOWANA NA BIAŁO
Środkowa część zawiasu OT 335 o średnicy 15 mm z płytką do stali. Dedykowana do zastosowania wraz z górną oraz dolną częścią na drzwiach przylgowych wykonanych z drewna, zamocowanych na ościeżnicy metalowej. Odpowiednia do drzwi o maksymalnej wadze 60 kg. Posiada wykończenie 8H - galwanizowane na biało.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT 335 |
| Materiał | Stal |
| Wykończenie | 8H - galwanizowane na biało |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Rodzaj zawiasu | Przykręcany |
| Średnica (mm) | 15 |
Środkowa część zawiasu w ilości wg opakowania zbiorczego.
Opis produktu
Środkowa część zawiasu OT 335 o średnicy 15 mm została wyposażona w płytkę do stali i występuje w wykończeniu galwanizowanym na biało. Jest dedykowana do zastosowania wraz z górną oraz dolną częścią na drzwiach przylgowych wykonanych z drewna, zamocowanych na ościeżnicy stalowej.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT 335 o średnicy 15 mm należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.
.jpg)
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut T2i przeprowadził badania właściwości użytkowych zgodnie z wymogami zunifikowanej europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 3, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.
Parametry techniczne
| Producent: | Otlav |
| Seria: | OT 335 |
| Materiał | Stal |
| Wykończenie | 8H - galwanizowane na biało |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Rodzaj zawiasu | Przykręcany |
| Średnica (mm) | 15 |
| Ilość trzpieni | Brak |
| Nośność dla 2 zawiasów (kg) | 60 |
| Materiał drzwi | Drewniane |
| Materiał ościeżnicy | Stalowa |
| Rodzaj drzwi | Z przylgą |
| Montaż w kieszeni | Tak |
| Regulacja | Tak |
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 34 KB
Rysunki techniczne
Rozmiar pliku: 118 KB
Otlav to włoska marka posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił firmie dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie Otlav eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
