ZAWIAS WPUSZCZANY KUBI K7080 KOLOR STALI NIERDZEWNEJ
Zawias wpuszczany KuBi7 K7080 z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Zobacz pełny opisProdukt wycofany ze sprzedaży.
| Producent: | Krona Koblenz |
| Seria: | Kubi7 K7080 |
| Materiał: | Znal |
| Wykończenie: | Kolor stali nierdzewnej |
| Do drzwi: | Przeciwpożarowych, Wewnętrznych |
| Materiał drzwi: | Drewniane |
| Nośność dla 2 zawiasów: | 80 kg |
Zawias, nakładki, wkręty montażowe.
Produkt wyprzedażowy.
Podana cena dotyczy wyłącznie towarów znajdujących się na magazynie.
Oferta obowiązuje do wyczerpania zapasów.
Opis produktu
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych. Wykonany ze stali nierdzewnej. Odpowiedni do skrzydeł o minimalnej grubości 38 mm. Kąt otwarcia zawiasu wynosi 180°.
Wytrzymały zawias siedmioosiowy

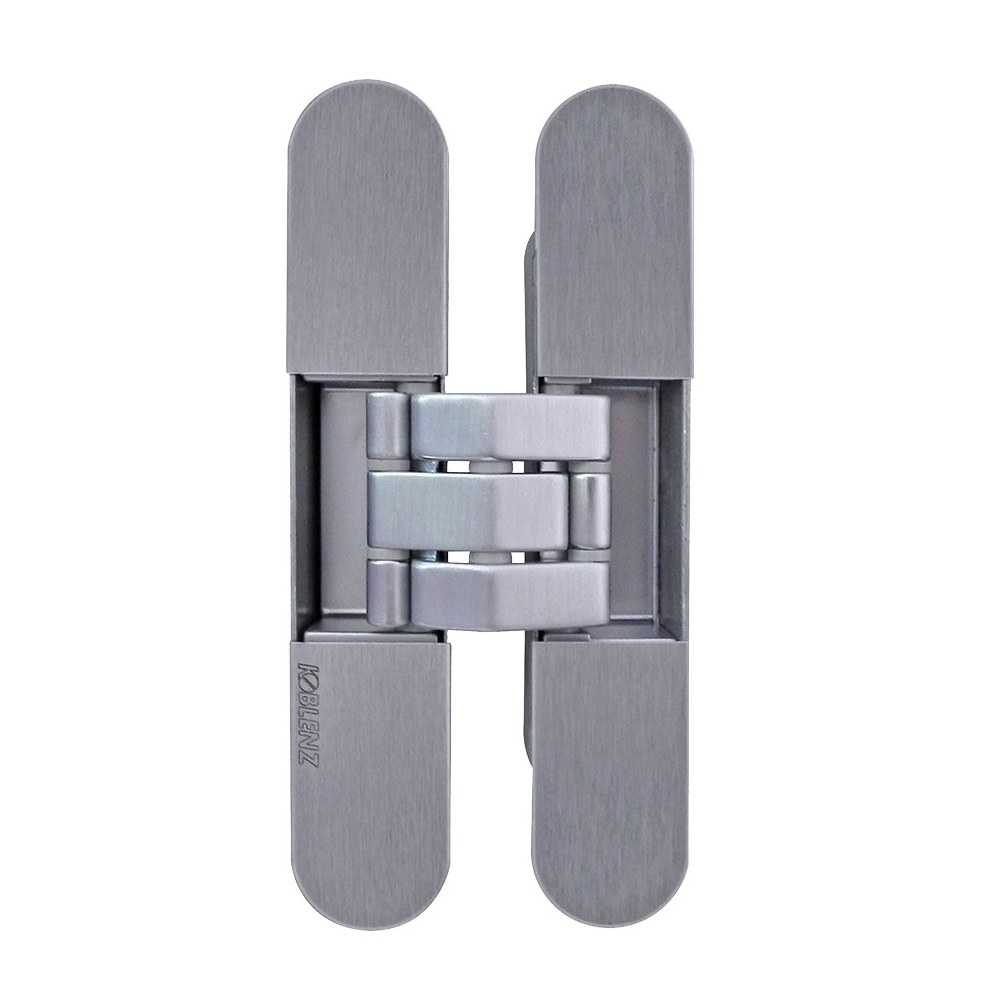

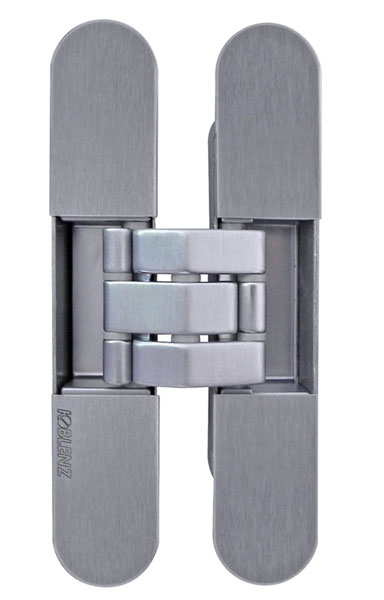

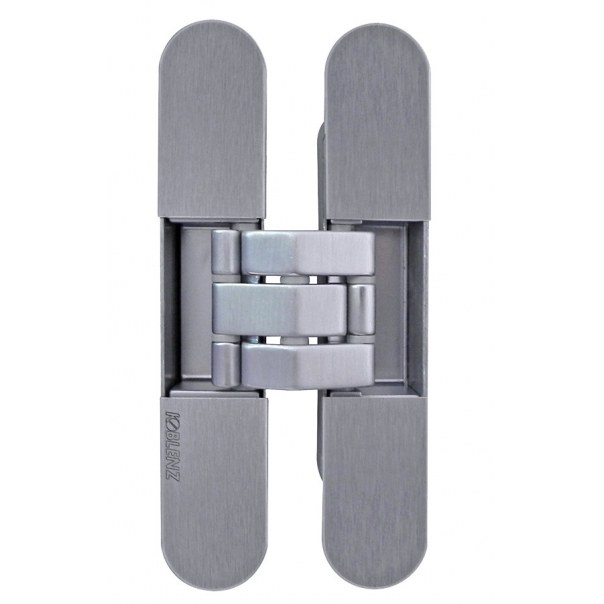

Siedem osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Prezentowany model jest dostępny w wykończeniu w kolorze stali nierdzewnej.
Dokumenty techniczne i badania
Model Ku-Bi7 (K7080) został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz.
Odporność ogniowa
Ponadto zawias został przebadany na 30 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych. Potwierdza to certyfikat niemieckiego instytutu badawczego ift Rosenheim.
Nośność
KuBi7 K7080 - 80 kg (max) - 2 zawiasy
KuBi7 K7080 - 100 kg (max) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zastosowanie
Zawiasy wpuszczane KuBi7 (K7080) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w bezprzylgowych drzwiach drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Regulacja 3D

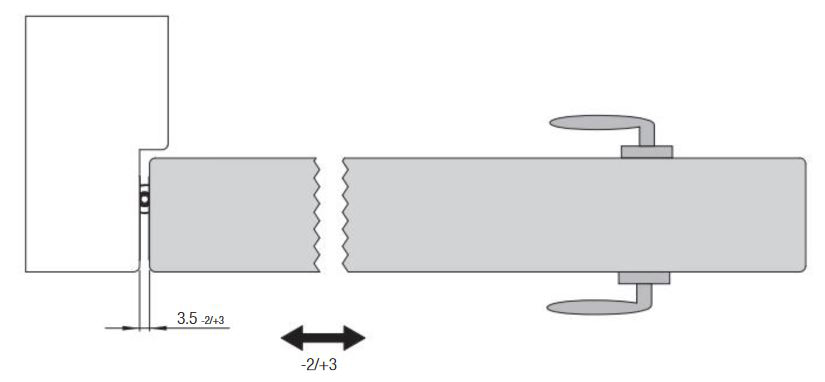

- Regulacja pozioma: +3/- 2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Na co zwrócić uwagę podczas montażu?
Warto mieć na uwadze, że szczelina między skrzydłem instalowanych drzwi, a podłogą musi wynosić co najmniej 6 mm.
Przyrządy montażowe
W celu zamontowania zawiasów w prawidłowy sposób najlepiej jest skorzystać z dedykowanych przyrządów montażowych, a następnie odpowiednio wyregulować położenie zawiasów we wszystkich trzech płaszczyznach.
Prawidłowe osadzenie zawiasów
Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.
Akcesoria dodatkowe
Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu zawiasów Ku-Bi7 (K7080). Umożliwia on precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy. Innym praktycznym akcesorium jest specjalna kaseta wykonana ze stali galwanizowanej na biało.
Akcesoria montażowe
Dodatkowo do wyboru są również dedykowane płytki wzmacniające z podkładkami oraz szablony przeznaczone do frezowania otworów montażowych pod zawiasy.
Parametry techniczne frezu
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Marka
Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.
Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w kilku innych krajach w Europie oraz w Azji.
Parametry techniczne
| Producent: | Krona Koblenz |
| Seria: | Kubi7 K7080 |
| Materiał: | Znal |
| Wykończenie: | Kolor stali nierdzewnej |
| Do drzwi: | Przeciwpożarowych, Wewnętrznych |
| Materiał drzwi: | Drewniane |
| Nośność dla 2 zawiasów: | 80 kg |
| Nośność dla 3 zawiasów: | 100 kg |
| Trwałość: | 200 000 cykli |
| Minimalna grubość drzwi: | 38 mm |

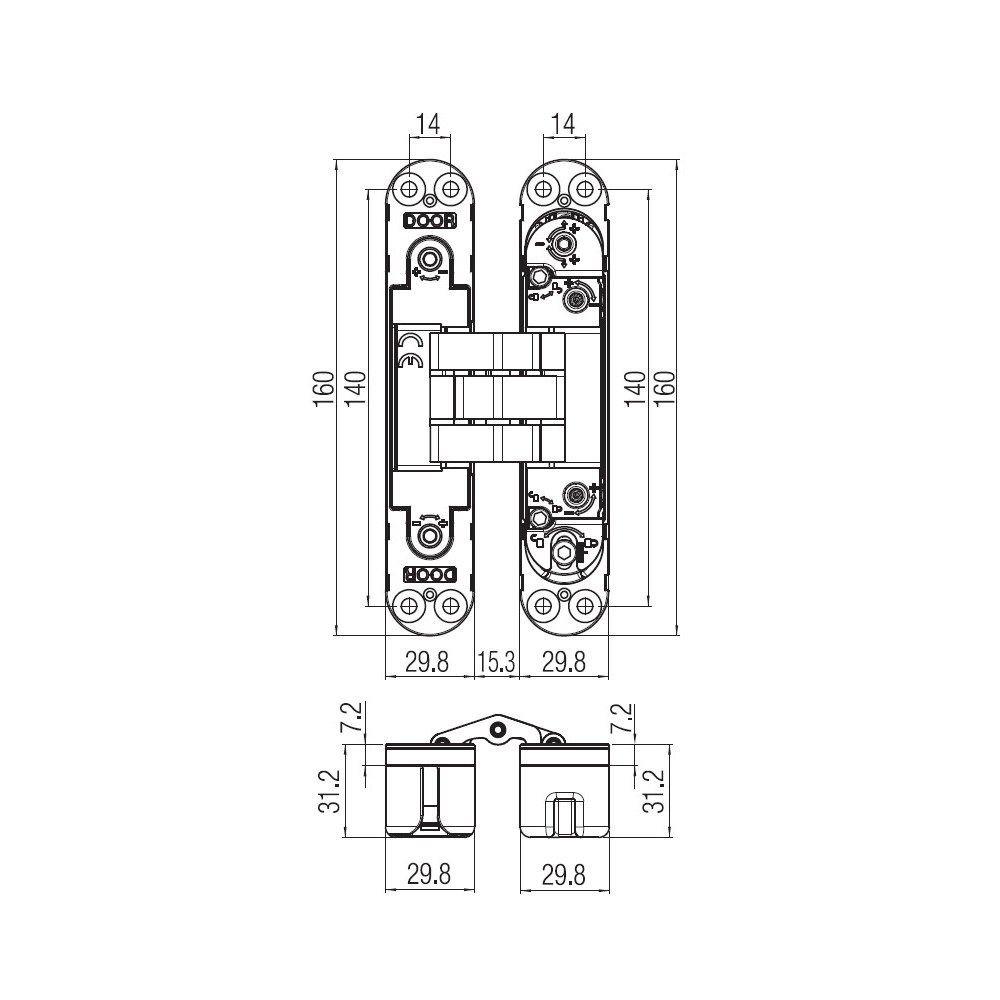

| Wysokość zawiasu: | 160 / 160 mm |
| Szerokość zawiasu: | 30 / 30 mm |
| Głębokość zawiasu: | 31,2 / 31,2 mm |
| Regulacja 3D: | Tak |
| Regulacja pozioma (X): | - 2 mm, + 3 mm |
| Regulacja głębokości (Y): | + 1 mm, - 1 mm |
| Regulacja pionowa (Z): | + 3 mm, - 3 mm |
| Rodzaj drzwi: | Bez przylgi |
| Rodzaj zawiasu: | Wpuszczany |
| Cechy szczególne: | 7 osi obrotu, FullHD |
| Ogniotrwałość: | 30 minut |
| Kąt otwarcia: | 180° |
