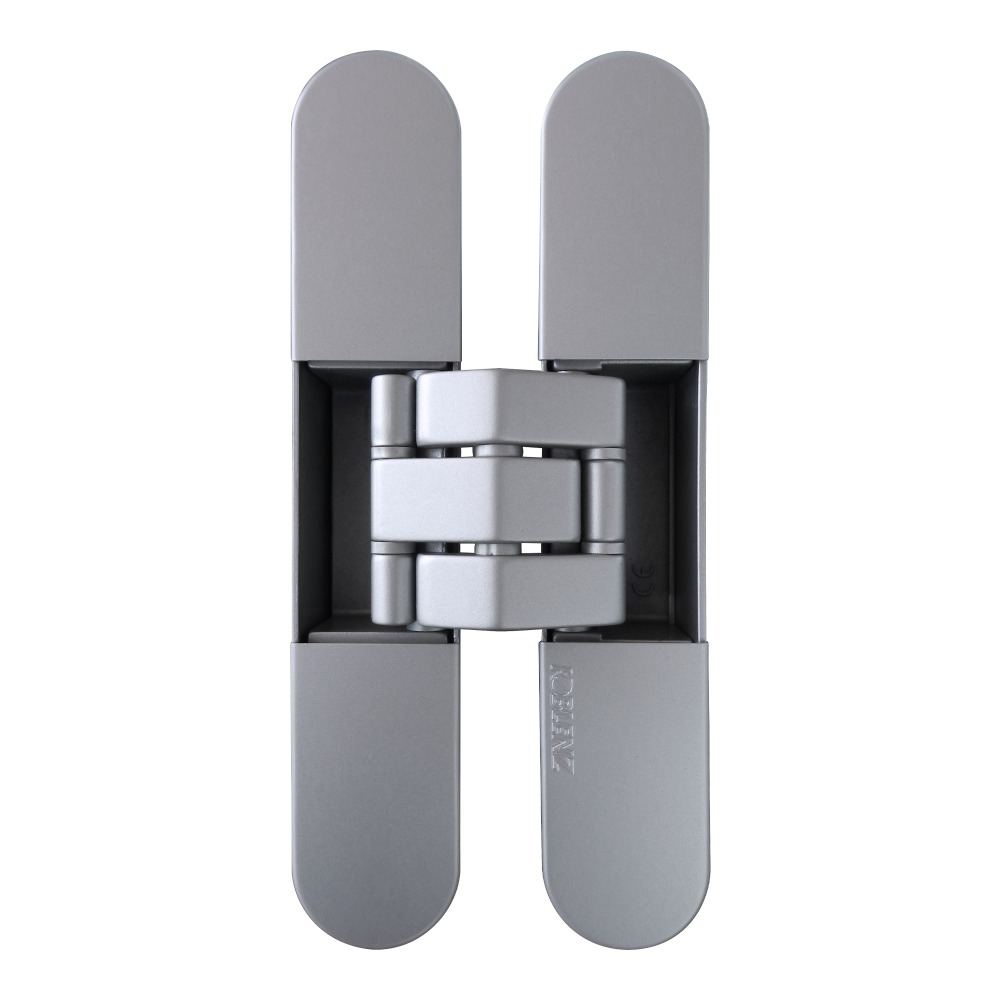

ZAWIAS WPUSZCZANY KUBI7 K7080 CHROMOWANY MATOWY
Zawias wpuszczany KuBi7 K7080 z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubi7 K7080 |
| Materiał | Znal |
| Wykończenie | Chromowane matowe |
| Do drzwi | Przeciwpożarowych, Dymoszczelnych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 80 |
Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany KuBi7 K7080 z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Siedem osi obrotu powoduje zmniejszone tarcie, płynny ruch ramion zawiasu oraz wpływa korzystnie na jego trwałość i nośność. Zawias posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KuBi7 K7080 - 80 kg (max) - 2 zawiasy
KuBi7 K7080 - 100 kg (max) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy wpuszczane KuBi7 (K7080) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w bezprzylgowych drzwiach drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Zawiasy wpuszczane KuBi7 (K7080) posiadają Oznaczenie CE, a ich właściwości techniczne potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę Krona Koblenz oraz certyfikaty instytutów ift Rosenheim i UL.
Montaż
Minimalna głębokość frezowania w skrzydle i ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 31 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm. Warto mieć na uwadze, że szczelina między skrzydłem instalowanych drzwi, a podłogą musi wynosić co najmniej 6 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +3/- 2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubi7 K7080 |
| Materiał | Znal |
| Wykończenie | Chromowane matowe |
| Do drzwi | Przeciwpożarowych, Dymoszczelnych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 80 |
| Nośność dla 3 zawiasów (kg) | 100 |
| Trwałość | 200 000 cykli |
| Minimalna grubość drzwi (mm) | 38 |
| Wysokość zawiasu | 160 / 160 mm |
| Szerokość zawiasu | 30 / 30 mm |
| Głębokość zawiasu | 31,2 / 31,2 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | - 2 mm, + 3 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 3 mm, - 3 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 7 osi obrotu, FullHD |
| Ogniotrwałość (min) | 30 |
| Kąt otwarcia | 180° |
