GÓRNA CZĘŚĆ ZAWIASU EXACTA 3-D OT 495 140 7,8x38mm (2T) GALWANIZOWANA NA BIAŁO

Dostępny
CF495140H519
65 szt.
260 szt.
4,64 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Otlav
Wykończenie: H5 - Galwanizowane na biało 12μ
Materiał: Stal
Certyfikat CE: Tak
Średnica (mm): Ø 14
Nośność dla 2 zawiasów (kg): 80
Materiał drzwi: Drewniane
Ilość trzpieni: 2
Rodzaj drzwi: Z przylgą
Regulacja: 3-D
Materiał ościeżnicy: Drewniana
Pobierz stronę w PDF

Wersje produktu

Produkt Dostępność Cena
GÓRNA CZĘŚĆ ZAWIASU EXACTA 3-D OT 495 140 7,8x38mm (2T) GALWANIZOWANA NA BIAŁO CF495140H519

Dostępny

4,64 zł / szt.
VAT 23%
GÓRNA CZĘŚĆ ZAWIASU EXACTA 3-D OT 495 140 7,8x45mm (2T) GALWANIZOWANA NA BIAŁO CF495140H505

Dostępny

5,29 zł / szt.
VAT 23%
GÓRNA CZĘŚĆ ZAWIASU EXACTA 3-D OT 495 140 7,8x57mm (2T) GALWANIZOWANA NA BIAŁO CF495140H537

Dostępny

7,00 zł / szt.
VAT 23%

Opis produktu

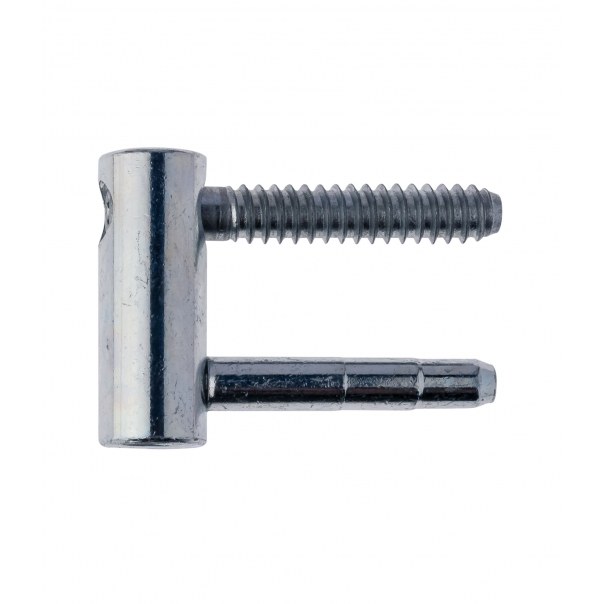

Górna część zawiasu Exacta o średnicy 14 mm została wykonana ze stali i jest wyposażona w dwa trzpienie, każdy z nich ma długość 38 mm. Jest dedykowana do drzwi przylgowych wykonanych z drewna i występuje w wykończeniu galwanizowanym na biało.

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

Poniższa tabela informuje o tym, ile zawiasów Exacta OT 495 o średnicy 14 mm należy zastosować na skrzydle o wadze do 80 kg w zależności od jego wysokości i szerokości.

Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.

Dokumenty techniczne

Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania. Zawias wkręcany Exacta OT 495 140 posiada również Oznakowanie CE, Certyfikat Stałości Właściwości Użytkowych instytutu ift Rosenheim oraz raport DMT.



Montaż i użytkowanie

Zastosowana konstrukcja trzpieni umożliwia stabilne i pewne osadzenie zawiasu, a jego montaż ułatwiają specjalne, dedykowane przyrządy oraz zestawy montażowe dostępne na osobne zamówienie. Po zamocowaniu obu części zawiasu, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja wykonywana jest przy użyciu jednego klucza i nie wymaga demontażu skrzydła. Do modelu Exacta można dopasować liczne mosiężne, aluminiowe i nylonowe nasadki, które są dostępne w szerokim wyborze atrakcyjnych wykończeń kolorystycznych.
