DOLNA CZĘŚĆ ZAWIASU EXACTA 3-D OT 495 160 7,8x45mm (2T) Z ZABEZPIECZENIEM GALWANIZOWANA NA BIAŁO
Dostępny
Parametry techniczne
| Wykończenie: | H5 - Galwanizowane na biało 12μ |
| Materiał: | Stal |
| Certyfikat CE: | Tak |
| Do drzwi: | Przeciwpożarowych |
| Średnica (mm): | Ø 16 |
| Nośność dla 2 zawiasów (kg): | 100 |
| Materiał drzwi: | Drewniane |
| Ilość trzpieni: | 2 |
| Rodzaj drzwi: | Z przylgą |
| Regulacja: | 3-D |
| Materiał ościeżnicy: | Drewniana |
Wersje produktu
| Produkt | Dostępność | Cena | |
 | Dostępny | 16,37 zł / szt. VAT 23% | |
 | Dostępny | 8,14 zł / szt. VAT 23% | |
 | Dostępny | 12,03 zł / szt. VAT 23% | |
 | Dostępny | 17,97 zł / szt. VAT 23% |
Opis produktu

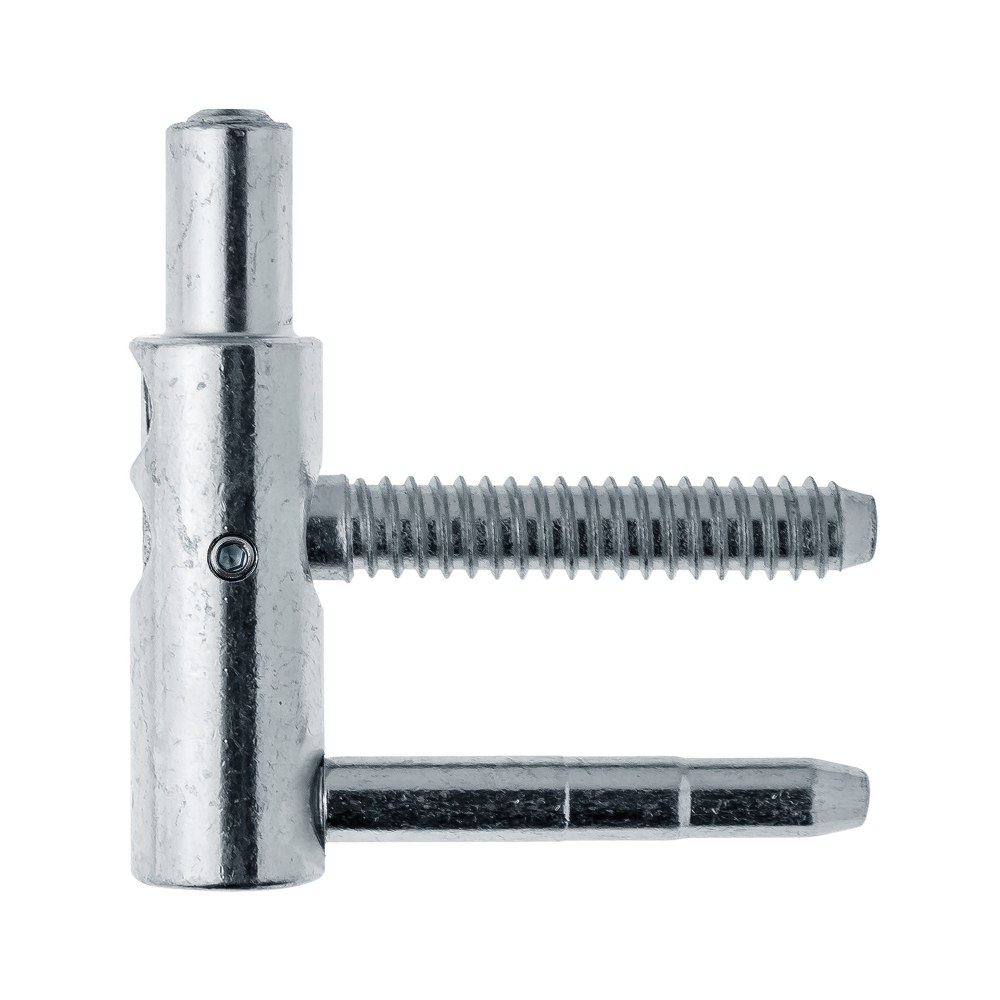

Dolna część zawiasu serii Exacta o średnicy 16 mm została wyposażona w dwa trzpienie, każdy z nich posiada długość 45 mm. Jest dedykowana do drzwi wykonanych z drewna i posiada specjalne zabezpieczenie przed wykręceniem. Po zamocowaniu obu części zawiasu położenie osadzonego przy ich użyciu skrzydła, można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Dolna część zawiasu Exacta oznaczona kodem CG495160H504 jest wykonana ze stali i występuje w wykończeniu galwanizowanym na biało.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów Exacta OT 495 o średnicy 16 mm należy zastosować na skrzydle o wadze do 100 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania. Zawias wkręcany Exacta OT 495 160 posiada również Oznakowanie CE, certyfikat PIV i raport z badań DMT.
Montaż i użytkowanie
Zastosowana konstrukcja trzpieni umożliwia stabilne i pewne osadzenie zawiasu, a jego montaż ułatwiają specjalne, dedykowane przyrządy oraz zestawy montażowe dostępne na osobne zamówienie. Po zamocowaniu obu części zawiasu, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja jest wykonywana przy użyciu jednego klucza i nie wymaga demontażu skrzydła. Do modelu Exacta można dopasować liczne mosiężne, aluminiowe i nylonowe nasadki, które są dostępne w szerokim wyborze atrakcyjnych wykończeń kolorystycznych.
