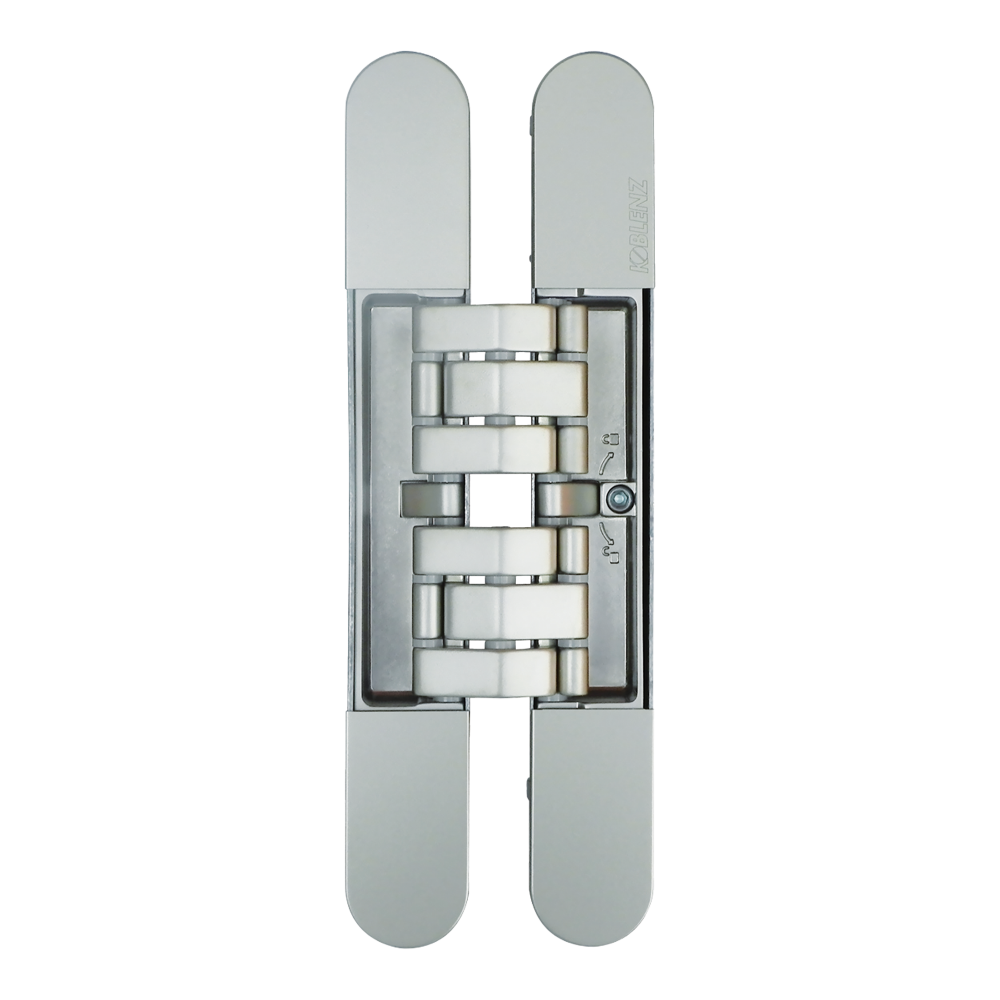

ZAWIAS WPUSZCZANY KUBI K7200 HD CHROMOWANY MATOWY
Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych o minimalnej grubości skrzydła 40 mm.
Zobacz pełny opis| Producent: | Krona Koblenz |
| Seria: | Kubi7 K7200 |
| Materiał: | Znal |
| Wykończenie: | Chromowane matowe |
| Do drzwi: | Antywłamaniowych |
| Materiał drzwi: | Drewniane, Aluminiowe, Stalowe |
| Nośność dla 2 zawiasów: | 200 kg |
Zawias, nakładki, wkręty montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Odpowiedni do drzwi antywłamaniowych. Posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KuBi7 K7200 - 200 kg (max) - 2 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy Ku-Bi7 (K7200) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w bezprzylgowych drzwiach drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Zawiasy wpuszczane Ku-Bi7 (K7200) posiadają certyfikat zgodności UL oraz raport z wewnętrznych badań, przeprowadzonych na zlecenie producenta.

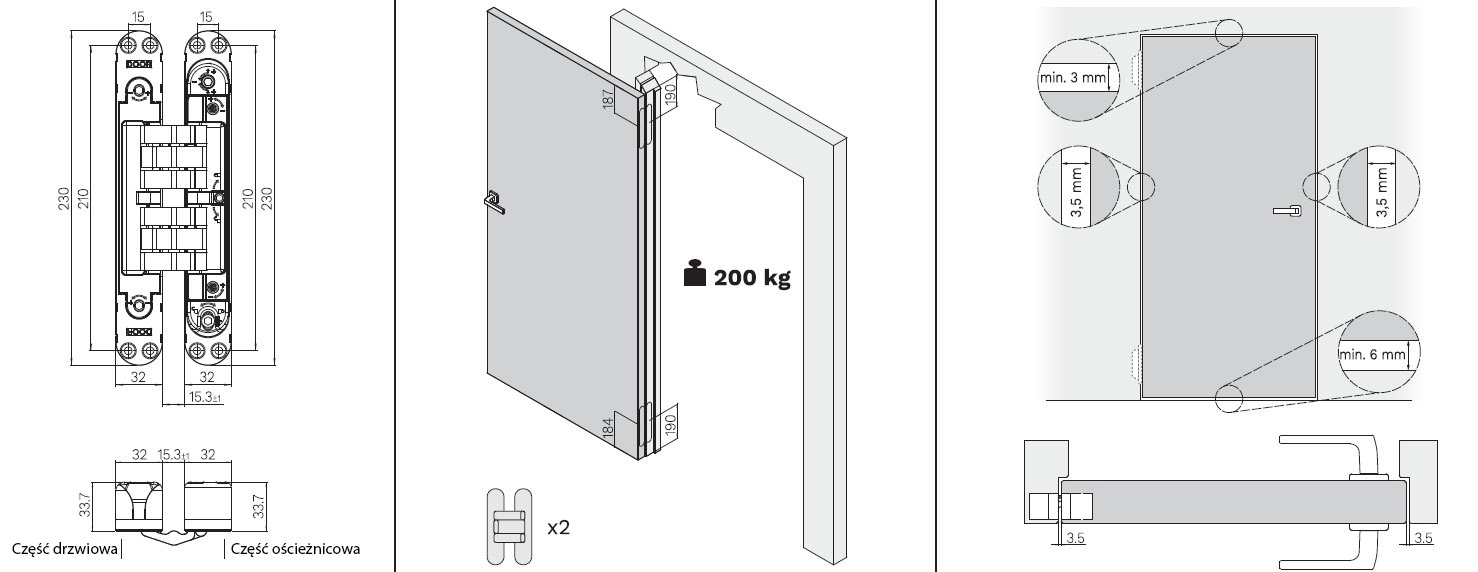

Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do prawidłowego zamontowania zawiasów wynosi 34 mm.
Użytkowanie - regulacja 3D
Po zamontowaniu zawiasów, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja jest wykonywana za pomocą klucza imbusowego i nie wymaga demontażu skrzydła.
- Regulacja pozioma: +3/- 2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Krona Koblenz |
| Seria: | Kubi7 K7200 |
| Materiał: | Znal |
| Wykończenie: | Chromowane matowe |
| Do drzwi: | Antywłamaniowych |
| Materiał drzwi: | Drewniane, Aluminiowe, Stalowe |
| Nośność dla 2 zawiasów: | 200 kg |
| Trwałość: | 200 000 cykli |
| Minimalna grubość drzwi: | 40 mm |
| Wysokość zawiasu: | 230 / 230 mm |
| Szerokość zawiasu: | 32 / 32 mm |
| Głębokość zawiasu: | 33,7 / 33,7 mm |
| Regulacja 3D: | Tak |
| Regulacja pozioma (X): | - 2 mm, + 3 mm |
| Regulacja głębokości (Y): | + 1 mm, - 1 mm |
| Regulacja pionowa (Z): | + 3 mm, - 3 mm |
| Rodzaj drzwi: | Bez przylgi |
| Rodzaj zawiasu: | Wpuszczany |
| Cechy szczególne: | FullHD |
| Kąt otwarcia: | 180° |
