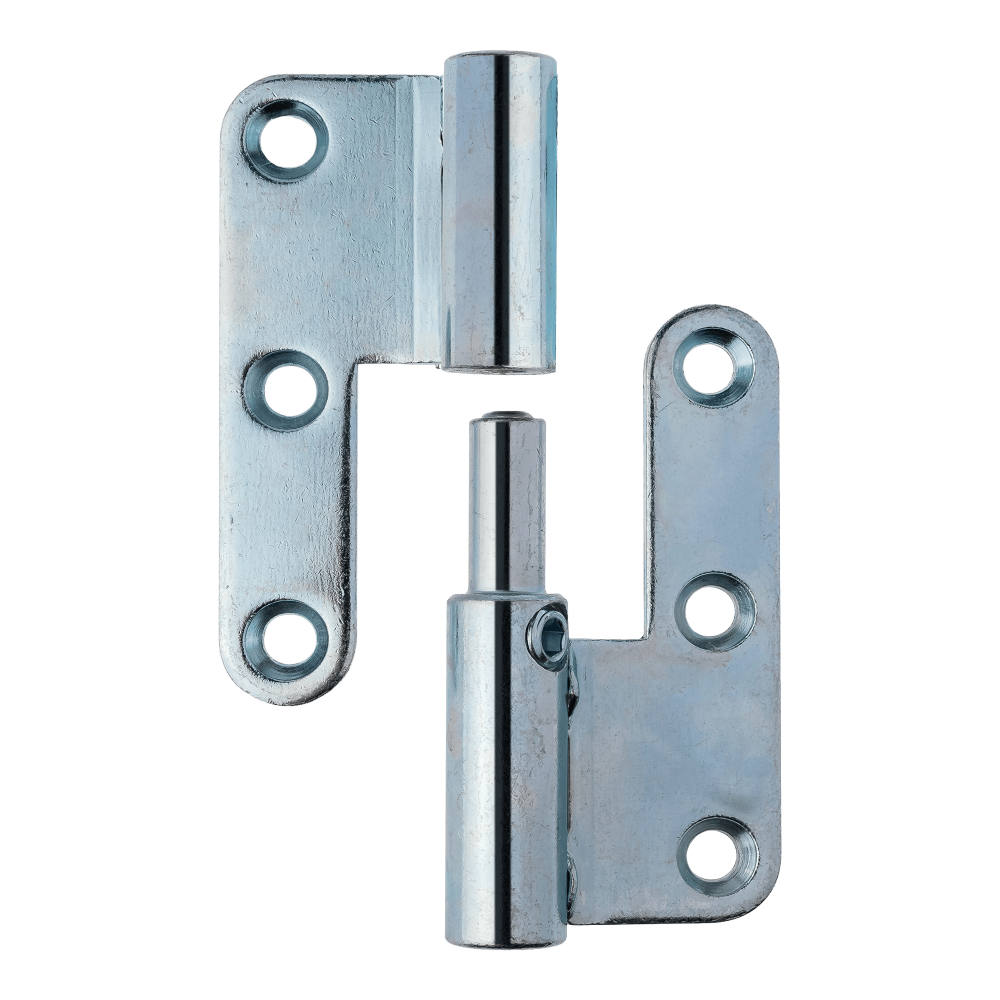

ZAWIAS POMELLAS OT 485 LEWY GALWANIZOWANY NA BIAŁO

Zawias przykręcany Pomellas OT 485 o średnicy 14 mm jest dedykowany do zastosowania w drewnianych drzwiach bezprzylgowych (w skrzydłach lewych), których ciężar nie przekracza 60 kg. Położenie zamontowanego przy użyciu tego zawiasu skrzydła można regulować w płaszczyźnie pionowej. Prezentowany model zawiasu jest wykonany ze stali i występuje w wykończeniu galwanizowanym na biało.

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

Poniższa tabela informuje o tym, ile zawiasów Pomellas OT 485 o średnicy 14 mm należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.

Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.

Dokumenty techniczne

Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut T2i przeprowadził badania właściwości użytkowych zgodnie z wymogami zunifikowanej europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 3, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.

Regulacja

Położenie skrzydła zamontowanego przy użyciu zawiasu można regulować w płaszczyźnie pionowej w zakresie +/- 3 mm przy użyciu jednego klucza, w taki sposób, jak zostało to zaprezentowane na zamieszczonej poniżej grafice. Ma ona wyłącznie charakter poglądowy i nie odzwierciedla faktycznego wykończenia opisywanego zawiasu.

W celu wykonania regulacji nie ma konieczności demontażu skrzydła, co oznacza, że drzwi mogą być regulowane w trakcie ich użytkowania.
