ZAWIAS OT 320 200 (3T) Z ZABEZPIECZENIEM GALWANIZOWANY NA BIAŁO

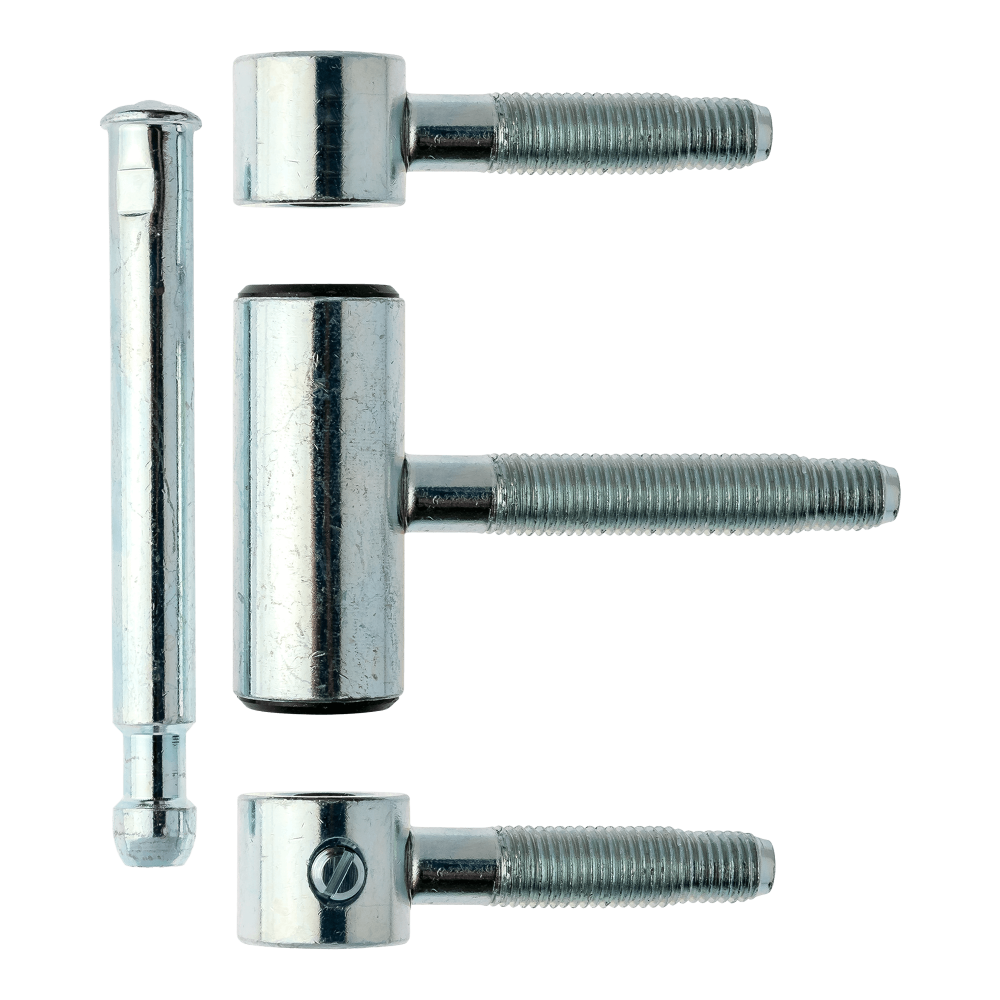

Zawias OT 320 o średnicy 20 mm z zabezpieczeniem przed odkręceniem. Wykonany ze stali i wyposażony w trzy trzpienie, górny i dolny o długości 44 mm oraz środkowy o długości 60 mm. Dedykowany do zastosowania w drewnianych drzwiach przylgowych o maksymalnej wadze 80 kg. Posiada wykończenie H5 - galwanizowane na biało 12μ.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT 320 |
| Materiał | Stal |
| Wykończenie | H5 - galwanizowane na biało 12μ |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Wkręcany |
| Średnica (mm) | 20 |
Zawiasy w ilości zależnej od rodzaju wybranego opakowania.
Opis produktu
Zawias OT 320 o średnicy 20 mm został wyposażony w trzy trzpienie, górny oraz dolny o długości 44 mm i środkowy o długości 60 mm. Posiada specjalne zabezpieczenie przed wykręceniem dzięki czemu stanowi odpowiednie rozwiązanie do drzwi zewnętrznych. Jest dedykowany do zastosowania na drzwiach przylgowych wykonanych z drewna. Może zostać zamontowany zarówno w lewych, jak i w prawych skrzydłach drzwiowych. Jest wykonany ze stali i występuje w wykończeniu galwanizowanym na biało.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT 320 o średnicy 20 mm należy zastosować na skrzydle o wadze do 80 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Parametry techniczne
| Producent: | Otlav |
| Seria: | OT 320 |
| Materiał | Stal |
| Wykończenie | H5 - galwanizowane na biało 12μ |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Wkręcany |
| Średnica (mm) | 20 |
| Ilość trzpieni | 3 |
| Nośność dla 2 zawiasów (kg) | 80 |
| Materiał drzwi | Drewniane |
| Materiał ościeżnicy | Drewniana |
| Rodzaj drzwi | Z przylgą |
| Regulacja | Bez regulacji |
Warianty produktu
ZAWIAS OT 320 200 (3T) Z ZABEZPIECZENIEM GALWANIZOWANY NA BIAŁO
ZAWIAS OT 320 200 (3T) GALWANIZOWANY NA BIAŁO
Produkty podobne
Pliki do pobrania
Rysunki techniczne
Rozmiar pliku: 30 KB
Otlav to włoska marka posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił firmie dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie Otlav eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
