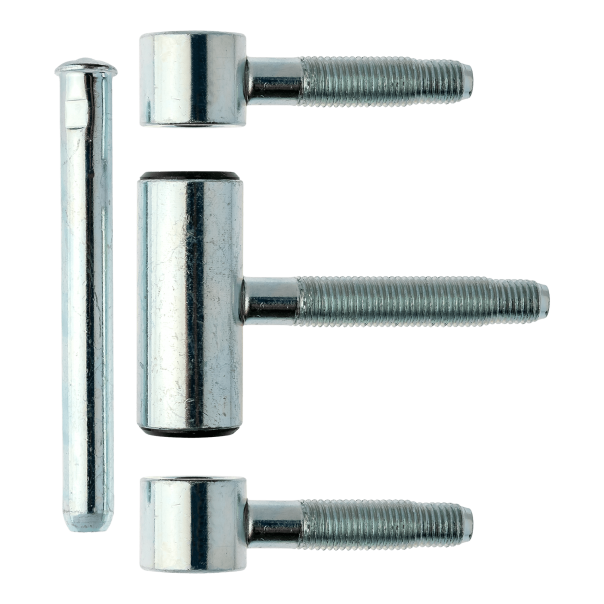

ZAWIAS OT 320 200 (3T) GALWANIZOWANY NA BIAŁO
Zawias OT 320 o średnicy 20 mm. Wykonany ze stali i wyposażony w trzy trzpienie, górny i dolny o długości 44 mm oraz środkowy o długości 60 mm. Dedykowany do zastosowania w drewnianych drzwiach przylgowych o maksymalnej wadze 80 kg. Posiada wykończenie H5 - galwanizowane na biało 12μ.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT 320 |
| Materiał | Stal |
| Wykończenie | H5 - galwanizowane na biało 12μ |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Wkręcany |
| Średnica (mm) | 20 |
Zawiasy w ilości zależnej od rodzaju wybranego opakowania.
Opis produktu
Zawias OT 320 o średnicy 20 mm został wyposażony w trzy trzpienie, górny oraz dolny o długości 44 mm i środkowy o długości 60 mm. Jest dedykowany do zastosowania na drzwiach przylgowych wykonanych z drewna. Może zostać zamontowany zarówno w lewych, jak i w prawych skrzydłach drzwiowych. Jest wykonany ze stali i występuje w wykończeniu galwanizowanym na biało.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT 320 o średnicy 20 mm należy zastosować na skrzydle o wadze do 80 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Parametry techniczne
| Producent: | Otlav |
| Seria: | OT 320 |
| Materiał | Stal |
| Wykończenie | H5 - galwanizowane na biało 12μ |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Wkręcany |
| Średnica (mm) | 20 |
| Ilość trzpieni | 3 |
| Nośność dla 2 zawiasów (kg) | 80 |
| Materiał drzwi | Drewniane |
| Materiał ościeżnicy | Drewniana |
| Rodzaj drzwi | Z przylgą |
| Regulacja | Bez regulacji |
Warianty produktu

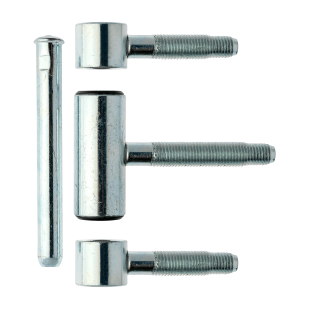

ZAWIAS OT 320 200 (3T) GALWANIZOWANY NA BIAŁO

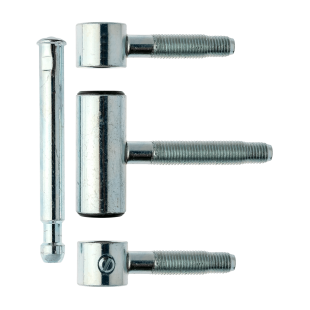

ZAWIAS OT 320 200 (3T) Z ZABEZPIECZENIEM GALWANIZOWANY NA BIAŁO
ZAWIAS OT 320 200 (3T) BRĄZOWIONY
