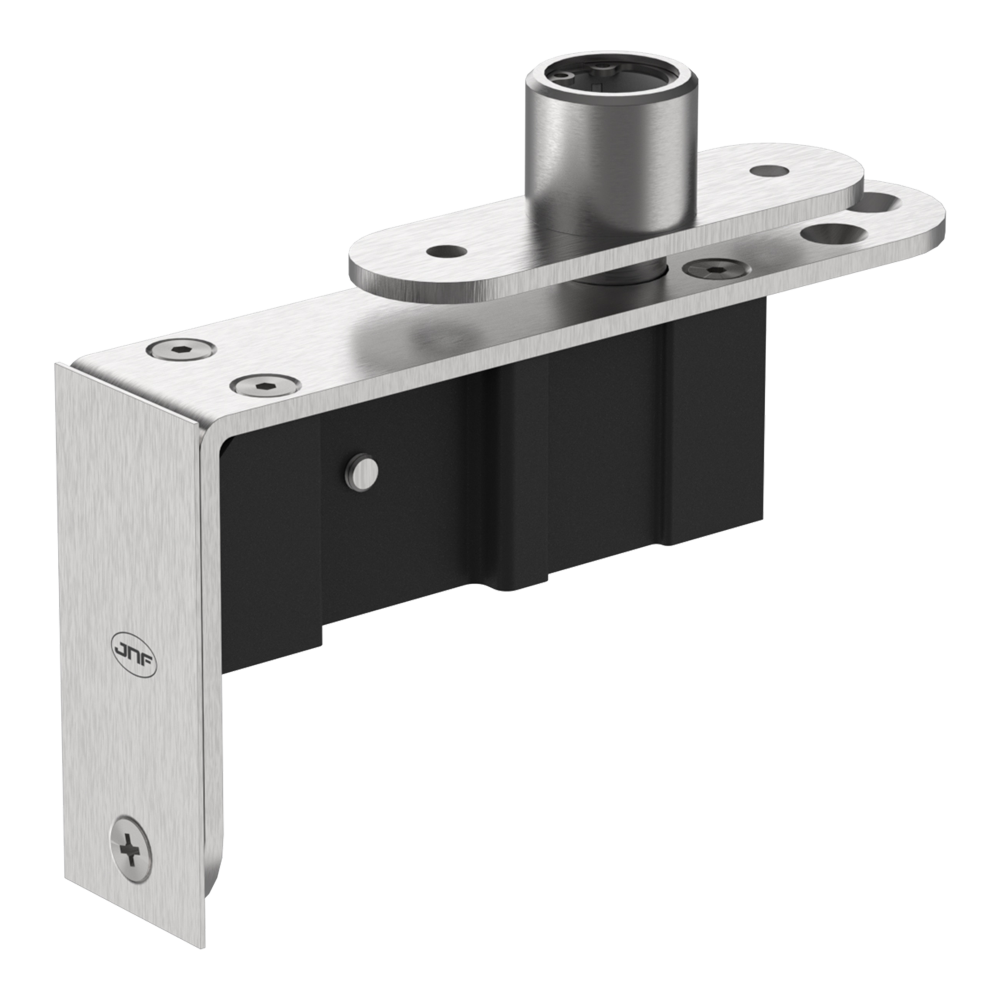

ZAWIAS GÓRNY PIVOT, DO 45 kg
Górny zawias do drzwi typu pivot o grubości skrzydła 35-45 mm i maksymalnej wadze 45 kg. Odpowiedni do zamontowania w drzwiach wewnętrznych wraz z modelem zawiasu IN.05.199.
Zobacz pełny opis| Producent: | JNF |
| Seria: | Pivot JNF |
| Materiał | Stal nierdzewna |
| Wykończenie | Matowe |
| Rodzaj zawiasu | Pivotowy |
| Materiał drzwi | Drewniane |
| Do drzwi | Wewnętrznych, Pivotowych |
Zawias, akcesoria montażowe, instrukcja.
Opis produktu
Górny zawias do drzwi typu pivot. Wykonany ze stali nierdzewnej i dostępny w wykończeniu matowym. Konstrukcja i mechanizm działania zawiasu są objęte międzynarodową ochroną patentową.
Dobór
Model IN.05.201.R jest odpowiedni do zamontowania wraz z zawiasem IN.05.199 w drzwiach wewnętrznych typu pivot o grubości skrzydła 35-45 mm oraz maksymalnej wadze 45 kg.
Montaż
Sposób montażu zawiasu IN.05.201.R przedstawia poniższa grafika.
Parametry techniczne
| Producent: | JNF |
| Seria: | Pivot JNF |
| Materiał | Stal nierdzewna |
| Wykończenie | Matowe |
| Rodzaj zawiasu | Pivotowy |
| Materiał drzwi | Drewniane |
| Do drzwi | Wewnętrznych, Pivotowych |
| Nośność dla kompletu (kg) | 45 |
| Minimalna grubość drzwi (mm) | 35 |
| Maksymalna szerokość drzwi (mm) | 900 |
| Kąt obrotu | +180°, -180° |
| Regulacja siły | Tak |
| Przytrzymanie otwarcia | Tak |
Pliki do pobrania

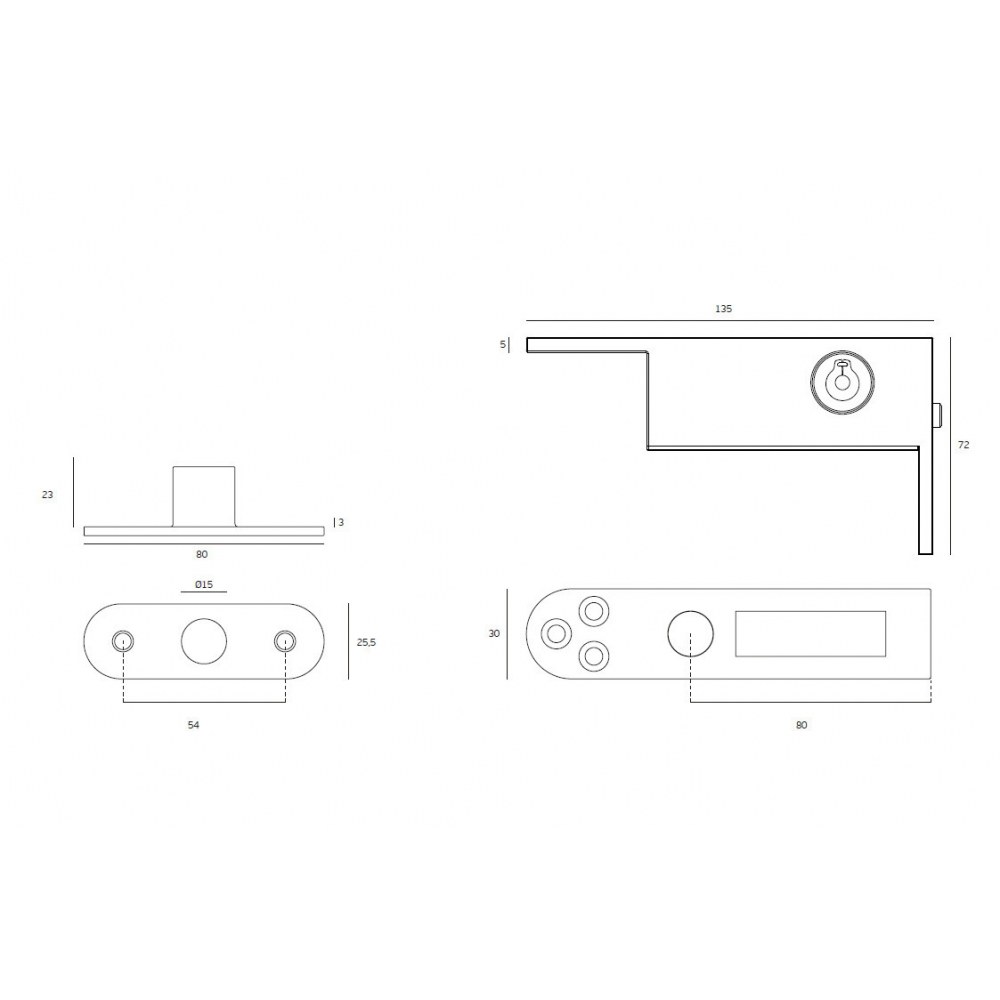

Rysunki techniczne
Rozmiar pliku: 32 KB
Rozmiar pliku: 61 KB
Rozmiar pliku: 674 KB
Rozmiar pliku: 18 KB
Instrukcje montażu
Rozmiar pliku: 756 KB
JNF to portugalski producent okuć do drzwi i okien, obecny na rynku nieprzerwanie od 1965 roku. Oprócz siedziby w Portugalii, posiada również swój showroom w hiszpańskiej Barcelonie. Jednym z obszarów działalności firmy jest opracowywanie i wytwarzanie wysokiej jakości zawiasów do masywnych drzwi typu pivot. Konstrukcja i mechanizm działania wielu modeli takich zawiasów podlega międzynarodowej ochronie patentowej. JNF dba o ciągłe rozwijanie i udoskonalanie oferowanych rozwiązań, które trafiają do odbiorców nie tylko w Europie, ale także w innych zakątkach świata. Firma posiada własne laboratorium, w którym wnikliwie bada wytwarzane produkty oraz testuje nowe prototypowe rozwiązania.
