ZAWIAS DOLNY PIVOT, DO 45 kg
Dolny zawias ze sprężyną do wewnętrznych drzwi typu pivot o maksymalnej wadze 45 kg, których grubość skrzydła mieści się w przedziale od 35 do 45 mm. Umożliwia regulację siły zamykania za pomocą specjalnej śruby.
Zobacz pełny opisProdukt do wycofania ze sprzedaży.
| Producent: | JNF |
| Seria: | Pivot JNF |
| Materiał | Stal nierdzewna AISI 304 |
| Wykończenie | Matowe |
| Rodzaj zawiasu | Pivotowy |
| Materiał drzwi | Drewniane |
| Do drzwi | Wewnętrznych, Pivotowych |
Zawias, akcesoria montażowe, instrukcja.
Opis produktu
Dolny zawias ze sprężyną do drzwi typu pivot o maksymalnej wadze 45 kg. Wykonany z aluminium oraz ze stali nierdzewnej i dostępny w wykończeniu matowym. Posiada regulację siły zamykania za pomocą śruby.
Dobór
Zawias jest odpowiedni do zamontowania w drzwiach wewnętrznych o grubości skrzydła 35-45 mm i maksymalnej szerokości 900 mm, zamontowanych na ościeżnicy drewnianej.
Montaż

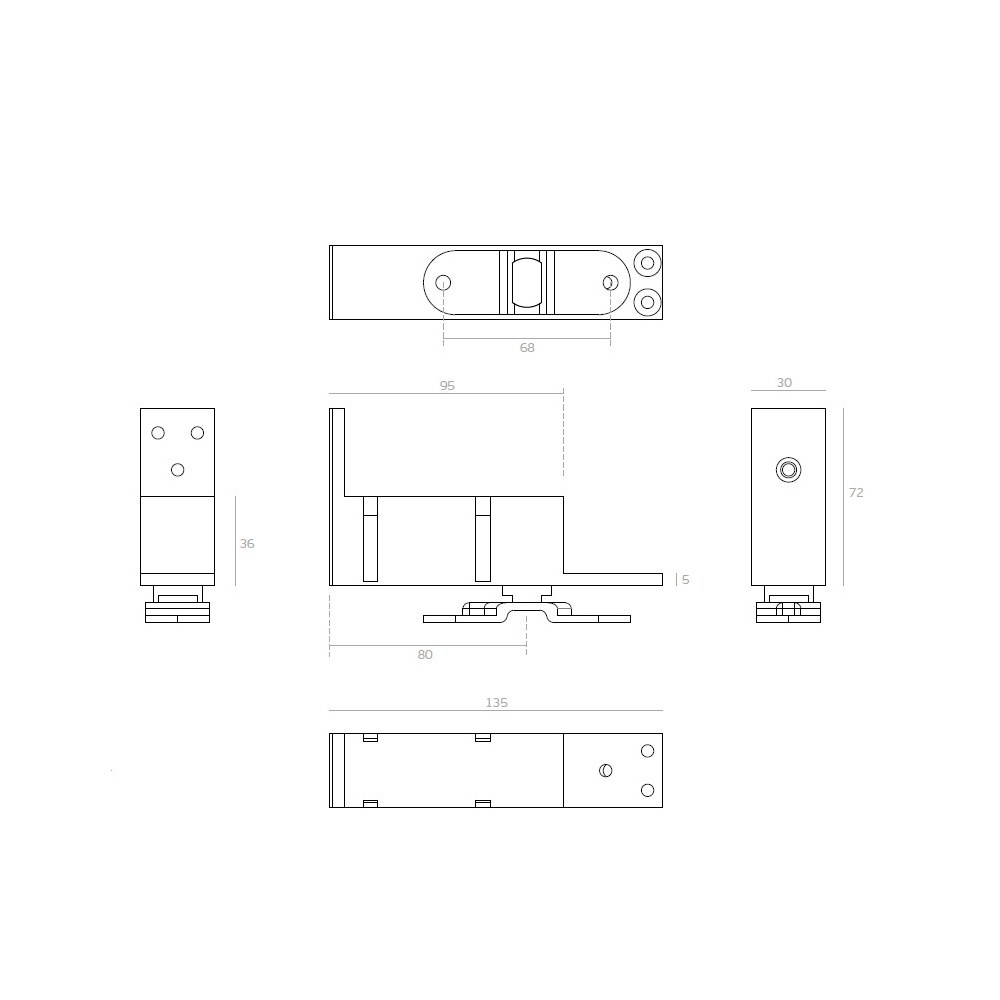

Poniższe ilustracje i rysunki przedstawiają budowę i sposób montażu zawiasu.
Parametry techniczne
| Producent: | JNF |
| Seria: | Pivot JNF |
| Materiał | Stal nierdzewna AISI 304 |
| Wykończenie | Matowe |
| Rodzaj zawiasu | Pivotowy |
| Materiał drzwi | Drewniane |
| Do drzwi | Wewnętrznych, Pivotowych |
| Nośność dla kompletu | 45 kg |
| Minimalna grubość drzwi | 35 mm |
| Maksymalna szerokość drzwi | 900 mm |
| Odległość osi zawiasu od krawędzi skrzydła | 80 mm |
| Szczelina | 6 mm |
| Kąt obrotu | +180°, -180° |
| Regulacja siły | Tak |
| Przytrzymanie otwarcia | Tak |
Pliki do pobrania
Rysunki techniczne
Rozmiar pliku: 288 KB
Rozmiar pliku: 204 KB
Rozmiar pliku: 22 KB
Instrukcje montażu
Rozmiar pliku: 550 KB
