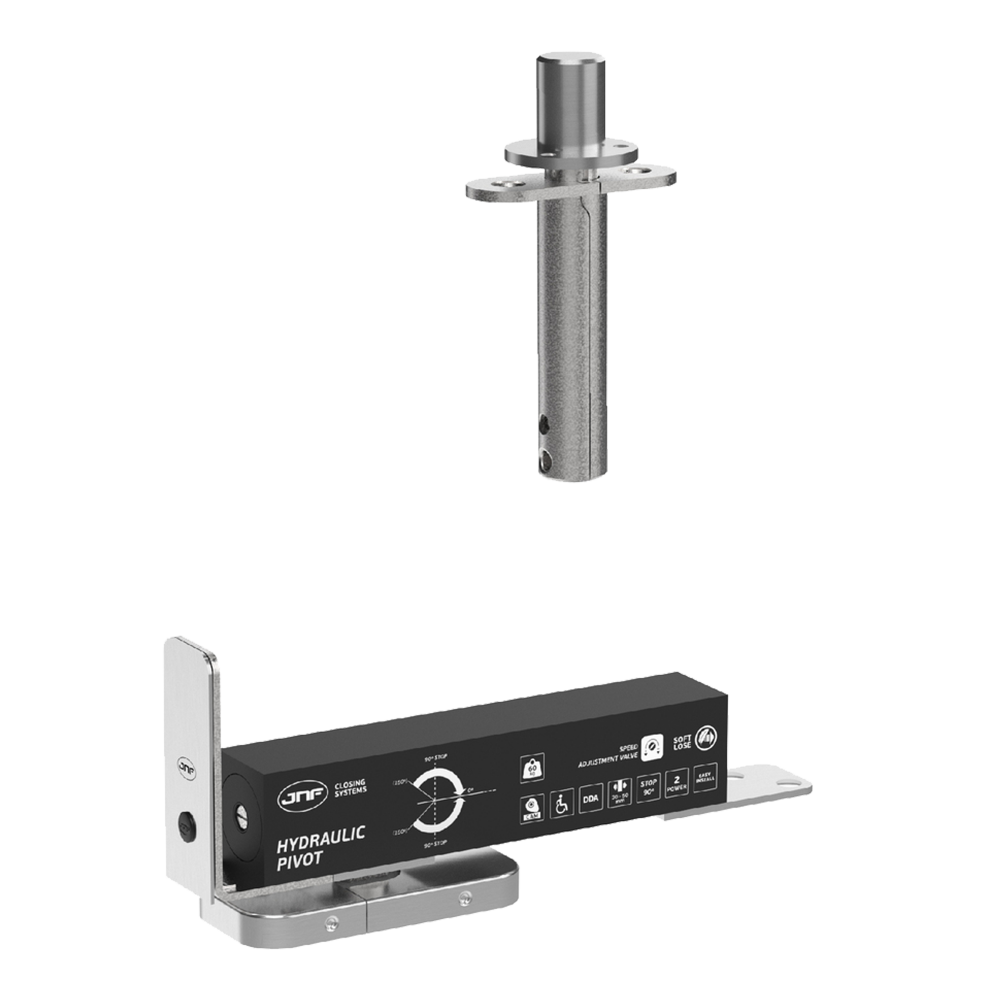

ZAWIAS HYDRAULICZNY PIVOT 60 EDGE, DO 60 kg

Dostępność: Dostępny

Indeks: IN.05.203.HO

Opakowanie jednostkowe: 1 szt.

Opakowanie zbiorcze: 1 szt.

684,91 zł / szt.

VAT 23%

Gdzie kupić

Producent: JNF

Wykończenie:	Matowe
Materiał:	Stal nierdzewna
Nośność dla kompletu (kg):	60
Minimalna grubość drzwi (mm):	30
Materiał drzwi:	Drewniane

Pobierz stronę w PDF

Produkt	Nośność dla kompletu (kg):	Minimalna grubość drzwi (mm):	Wykończenie:	Dostępność	Cena
ZAWIAS HYDRAULICZNY PIVOT 60 EDGE, DO 60 kg IN.05.203.HO	60	30	Matowe	Dostępny	684,91 zł / szt. VAT 23%
ZAWIAS DOLNY PIVOT, DO 45 kg IN.05.199	45	35	Matowe	Do wyczerpania stanu	204,97 zł / szt. VAT 23%
ZAWIAS GÓRNY PIVOT, DO 45 kg IN.05.201.R	45	30	Matowe	Do wyczerpania stanu	225,96 zł / szt. VAT 23%
ZAWIAS PIVOT 65 SHADOW, DO 65 kg, SREBRNY IN.05.208	65	35	Srebrne	Dostępny	200,47 zł / szt. VAT 23%
ZAWIAS HYDRAULICZNY PIVOT 60 PLUS, DO 60 kg, PRZYTRZYMANIE OTWARCIA, SREBRNY IN.05.211.HO	60	35	Srebrne	Dostępny	674,90 zł / szt. VAT 23%
ZAWIAS HYDRAULICZNY PIVOT 200 SWIVEL, DO 200 kg, PRZYTRZYMANIE OTWARCIA, SREBRNY IN.05.212.HO	200	50	Srebrne	Dostępny	3 559,47 zł / szt. VAT 23%
ZAWIAS HYDRAULICZNY PIVOT 100 PLUS, DO 100 kg, PRZYTRZYMANIE OTWARCIA, SREBRNY IN.05.213.HO	100	40	Srebrne	Oczekiwanie na dostawę Do 8 tygodni	1 124,84 zł / szt. VAT 23%
ZAWIAS HYDRAULICZNY PIVOT 500 PLUS, DO 500 kg, PRZYTRZYMANIE OTWARCIA, SREBRNY IN.05.216.HO	500	40	Srebrne	Oczekiwanie na dostawę Do 8 tygodni	6 794,51 zł / szt. VAT 23%
ZAWIAS PIVOT 500 FREE, HEAVY DUTY, DO 500 kg, STAL NIERDZEWNA IN.05.500	500	40	Matowe	Dostępny	2 321,66 zł / szt. VAT 23%
ZAWIAS PIVOT 501 FREE, HEAVY DUTY, DO 500 kg, SREBRNY IN.05.501	500	40	Srebrne	Dostępny	949,86 zł / szt. VAT 23%

Opis produktu

Zawias hydrauliczny z mechanizmem krzywkowym do drzwi typu pivot o maksymalnej wadze 60 kg i minimalnej grubości skrzydła 35 mm. Wykonany ze stali nierdzewnej AISI 304. Posiada regulację szybkości zamykania za pomocą śruby oraz oferuje mechanizm Soft Close, zapewniający łagodne domykanie skrzydła. Dolną część zawiasu należy zawsze montować na krawędzi skrzydła. Z kolei w przypadku górnej części zawiasu, odległość jego osi od krawędzi skrzydła jest stała i wynosi 65 mm.

Dobór

Zawias jest odpowiedni do zamontowania w drzwiach typu pivot o minimalnej grubości skrzydła 35 mm i maksymalnej szerokości skrzydła 850 mm, zamontowanych na ościeżnicy drewnianej. Jego nośność wynosi 60 kg, a kąt obrotu +120°/-120° co oznacza, że skrzydło może być otwierane w obu kierunkach. Zastosowany w zawiasie system krzywkowy w połączeniu z mechanizmem hydraulicznym umożliwia sterowanie ich zamykaniem oraz pozwala na łagodne otwieranie skrzydła. Istotną korzyścią jest możliwość regulacji szybkości zamykania za pomocą specjalnej śruby. Ponadto system Soft Close zapewnia łagodne domykanie skrzydła, zapobiegając trzaskaniu drzwiami.

Montaż

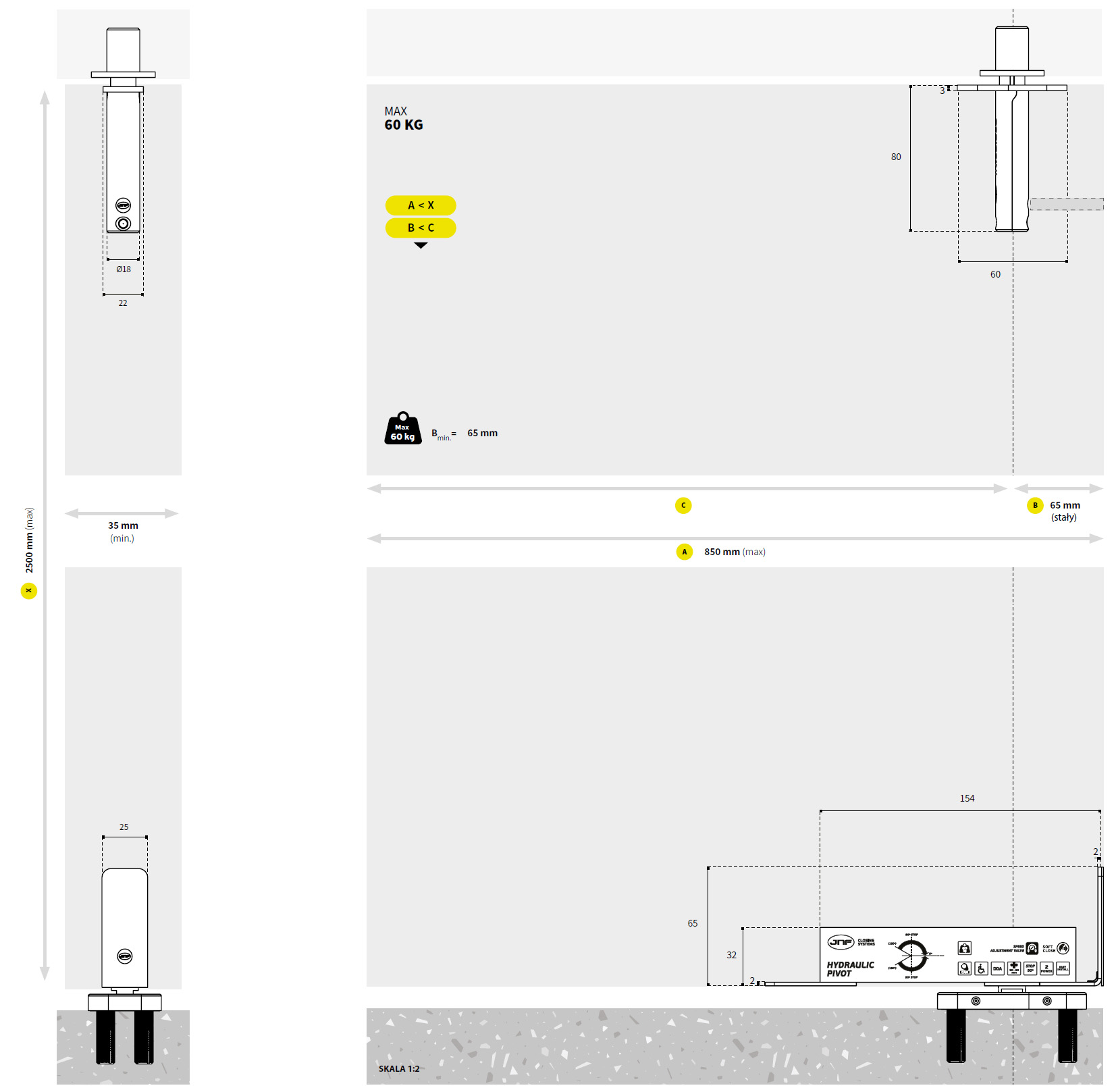

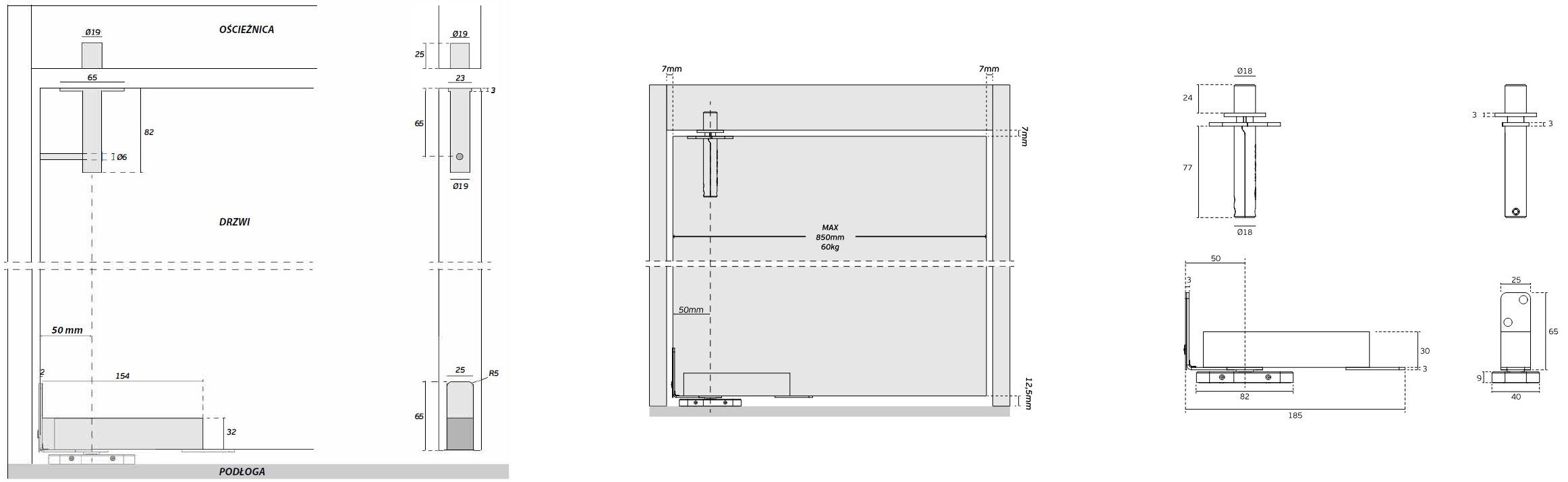

Poniższe rysunki przedstawiają budowę i sposób montażu zawiasu. Dolną część zawiasu należy zawsze montować na krawędzi skrzydła. Z kolei w przypadku górnej części zawiasu odległość od osi zawiasu do krawędzi skrzydła jest stała i wynosi 65 mm. Dolna część zawiasu umożliwia regulację położenia skrzydła.

Użytkowanie

Zastosowany w zawiasie mechanizm krzywkowy stanowi zaawansowane rozwiązanie inżynieryjne, służące do przenoszenia ruchu. Pozwala na precyzyjną kontrolę siły w dowolnym momencie. W przeciwieństwie do mechanizmów zębatkowych, zależność między siłą, a kątem otwarcia nie jest liniowa, co pozwala na zwiększenie siły w końcowej fazie zamykania, przy zachowaniu łatwości i wygody obsługi. Drzwi wyposażone w zawiasy z mechanizmem krzywkowym umożliwiają dostęp osobom o ograniczonej mobilności i dzieciom, a ponadto nie powodują zmniejszenia siły zamykania w przypadku zastosowania zamków.

Regulacja szybkości zamykania skrzydła

Obracając śrubą, znajdującą się w dolnej części zawiasu, możliwe jest regulowanie szybkości zamykania skrzydła drzwiowego w taki sposób, jak zostało to zaprezentowane na poniższych rysunkach.
