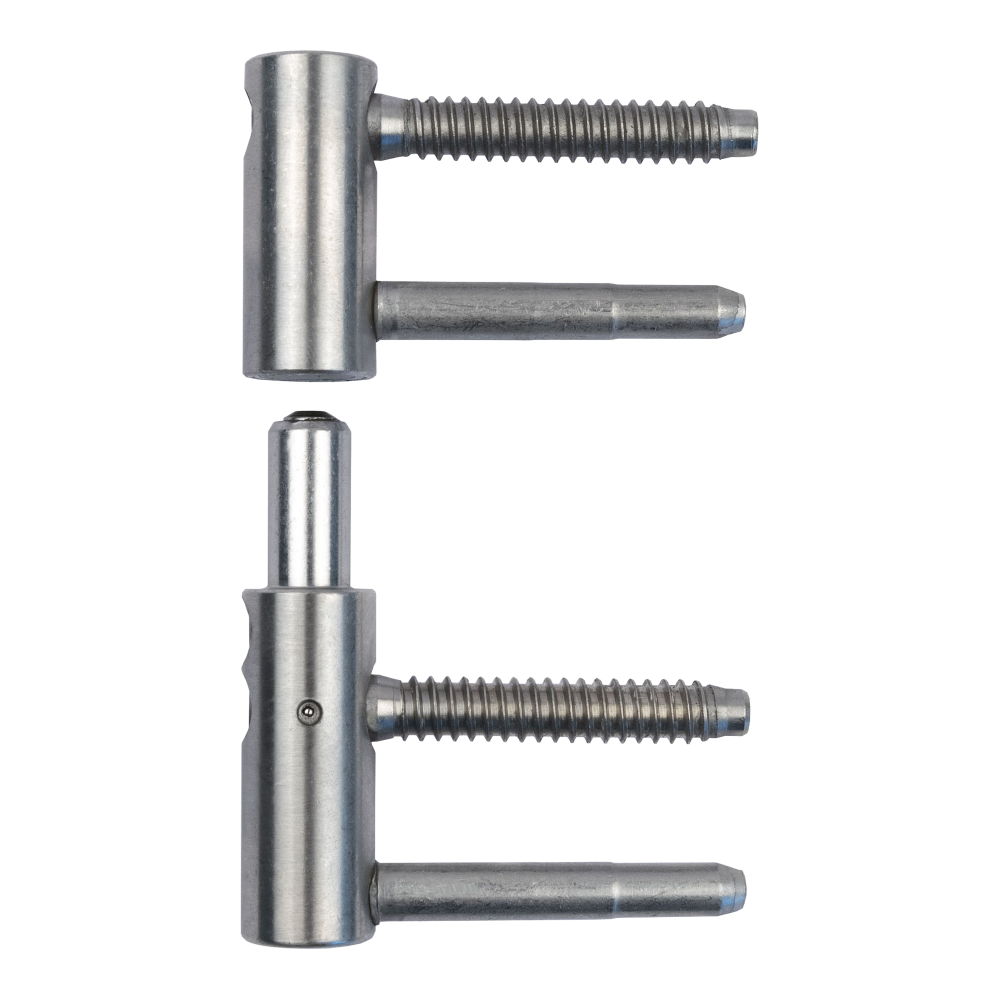

ZAWIAS EXACTA 3-D OT 495 160 7,8x45mm (4T) STAL NIERDZEWNA MATOWA

Zawias Exacta o średnicy 16 mm został wykonany ze stali nierdzewnej i posiada wykończenie matowe. Jest wyposażony w cztery trzpienie, każdy z nich posiada długość 45 mm. Zawias Exacta oznaczony kodem CI495160IM02 jest dedykowany do zastosowania na drzwiach przylgowych wykonanych z drewna, także przeciwpożarowych.

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

Poniższa tabela informuje o tym, ile zawiasów Exacta OT 495 o średnicy 16 mm należy zastosować na skrzydle o wadze do 100 kg w zależności od jego wysokości i szerokości.

Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.

Dokumenty techniczne

Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania. Zawias wkręcany Exacta OT 495 160 posiada również Oznakowanie CE, certyfikat PIV oraz raport z badań DMT.

Montaż i użytkowanie

Zastosowana konstrukcja trzpieni umożliwia stabilne i pewne osadzenie zawiasu, a jego montaż ułatwiają specjalne, dedykowane przyrządy oraz zestawy montażowe dostępne na osobne zamówienie. Po zamocowaniu obu części zawiasu, położenie skrzydła można w wygodny sposób regulować w trzech płaszczyznach (poziomej, pionowej i głębokości). Regulacja wykonywana jest przy użyciu jednego klucza i nie wymaga demontażu skrzydła. Do modelu Exacta można dopasować liczne mosiężne, aluminiowe i nylonowe nasadki, które są dostępne w szerokim wyborze atrakcyjnych wykończeń kolorystycznych.
