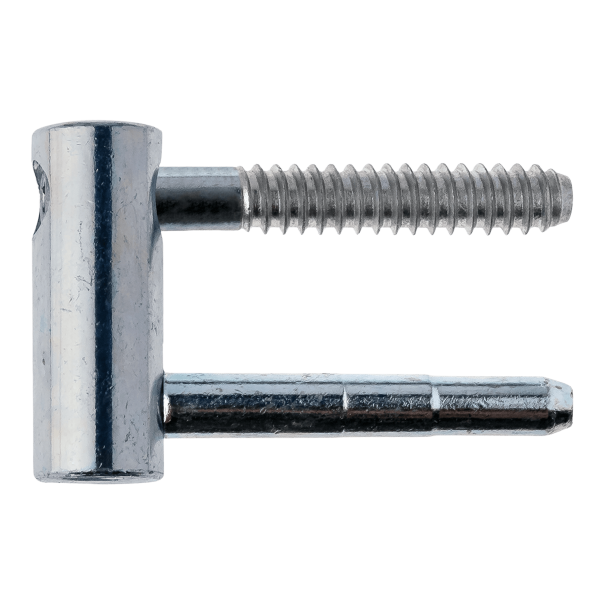

GÓRNA CZĘŚĆ ZAWIASU EXACTA 3-D OT 495 140 7,8x45mm (2T) GALWANIZOWANA NA BIAŁO
Górna część zawiasu Exacta o średnicy 14 mm wyposażona w dwa trzpienie o długości 45 mm. Odpowiednia do zastosowania w połączeniu z dolną częścią na drzwiach drewnianych przylgowych o maksymalnej wadze 80 kg. Posiada wykończenie H5 - galwanizowane na biało 12μ.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | Exacta OT 495 |
| Materiał | Stal |
| Wykończenie | H5 - galwanizowane na biało 12μ |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Rodzaj zawiasu | Wkręcano-wciskany |
| Średnica (mm) | 14 |
Górna część zawiasu w ilości zależnej od rodzaju opakowania.
Opis produktu
Górna część zawiasu Exacta o średnicy 14 mm została wykonana ze stali i jest wyposażona w dwa trzpienie, każdy z nich ma długość 45 mm. Jest dedykowana do drzwi przylgowych wykonanych z drewna i występuje w wykończeniu galwanizowanym na biało.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów Exacta OT 495 o średnicy 14 mm należy zastosować na skrzydle o wadze do 80 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania. Zawias wkręcany Exacta OT 495 140 posiada również Oznakowanie CE, Certyfikat Stałości Właściwości Użytkowych instytutu ift Rosenheim oraz raport DMT.
Montaż i użytkowanie
Zastosowana konstrukcja trzpieni umożliwia stabilne i pewne osadzenie zawiasu, a jego montaż ułatwiają specjalne, dedykowane przyrządy oraz zestawy montażowe dostępne na osobne zamówienie. Po zamocowaniu obu części zawiasu, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja wykonywana jest przy użyciu jednego klucza i nie wymaga demontażu skrzydła. Do modelu Exacta można dopasować liczne mosiężne, aluminiowe i nylonowe nasadki, które są dostępne w szerokim wyborze atrakcyjnych wykończeń kolorystycznych.
Parametry techniczne
| Producent: | Otlav |
| Seria: | Exacta OT 495 |
| Materiał | Stal |
| Wykończenie | H5 - galwanizowane na biało 12μ |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Rodzaj zawiasu | Wkręcano-wciskany |
| Średnica (mm) | 14 |
| Ilość trzpieni | 2 |
| Nośność dla 2 zawiasów (kg) | 80 |
| Materiał drzwi | Drewniane |
| Materiał ościeżnicy | Drewniana |
| Rodzaj drzwi | Z przylgą |
| Regulacja | 3-D |
