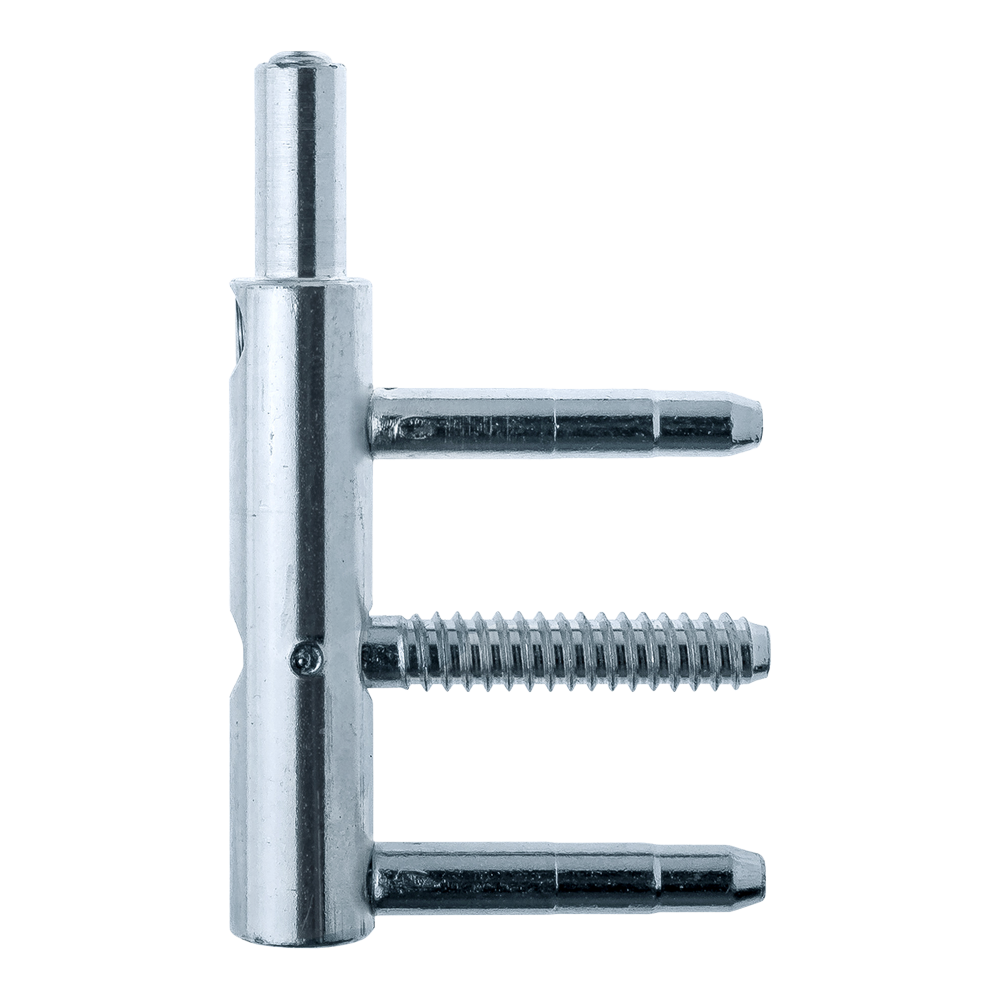

DOLNA CZĘŚĆ ZAWIASU URSUS 3-D OT 495 140 7,8x38mm (3T) GALWANIZOWANA NA BIAŁO

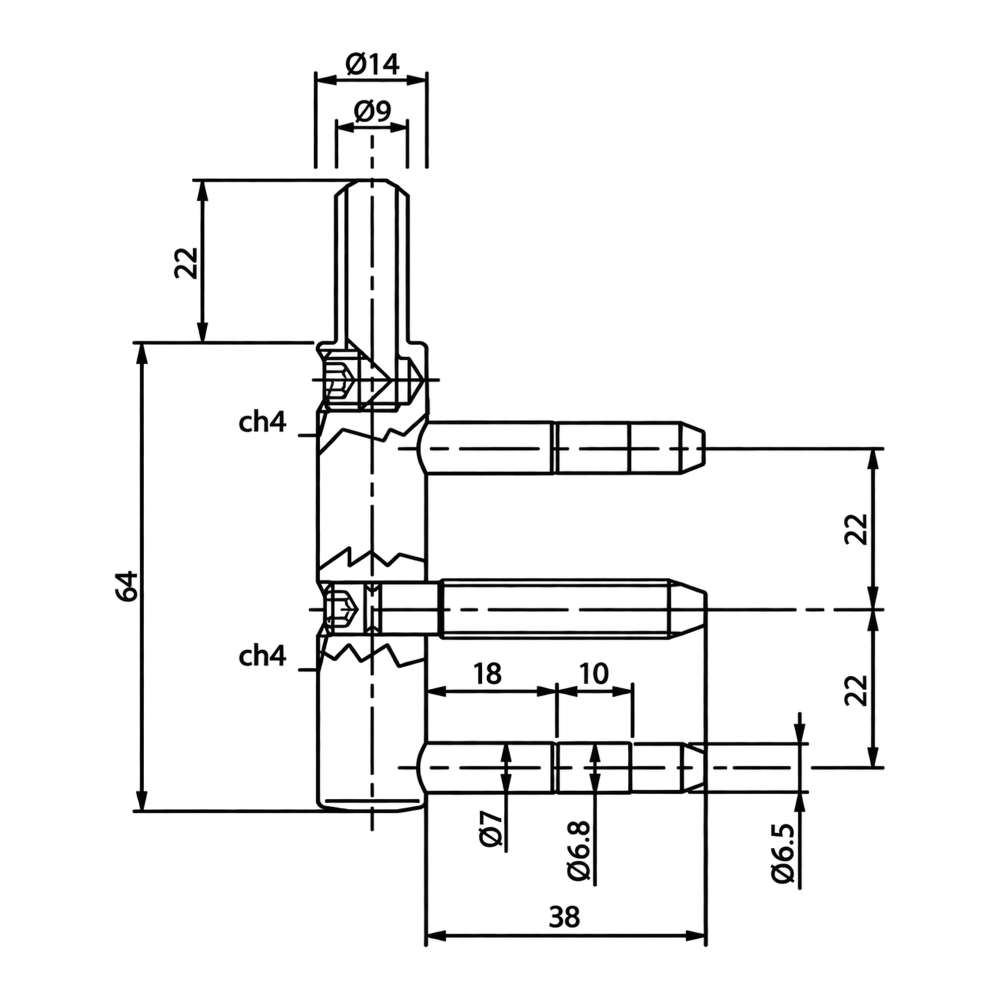

Dolna część zawiasu Ursus o średnicy 14 mm wyposażona w trzy trzpienie o długości 38 mm. Odpowiednia do zastosowania w połączeniu z górną częścią na drzwiach drewnianych z przylgą o maksymalnej wadze 80 kg. Jest wykonana ze stali i posiada wykończenie 8H - galwanizowane na biało.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | Ursus OT 495 |
| Materiał | Stal |
| Wykończenie | 8H - galwanizowane na biało |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Rodzaj zawiasu | Wkręcano-wciskany |
| Średnica (mm) | 14 |
Dolna część zawiasu w ilości zależnej od rodzaju opakowania.
Produkt wyprzedażowy.
Podana cena dotyczy wyłącznie towarów znajdujących się na magazynie.
Oferta obowiązuje do wyczerpania zapasów.
Opis produktu
Dolna część zawiasu Ursus o średnicy 14 mm została wyposażona w trzy trzpienie, każdy z nich ma długość 38 mm. Dolna część zawiasu Ursus jest odpowiednia do zastosowania w połączeniu z górną częścią na drzwiach drewnianych z przylgą o maksymalnej wadze 80 kg.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów Ursus o średnicy 14 mm należy zastosować na skrzydle o wadze do 80 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania. Zawias wkręcany Ursus OT 495 140 posiada również Oznakowanie CE, Certyfikat Stałości Właściwości Użytkowych instytutu ift Rosenheim oraz raport DMT.
Montaż i użytkowanie
Zastosowana konstrukcja trzpieni umożliwia stabilne i pewne osadzenie zawiasu, a jego montaż ułatwiają specjalne, dedykowane przyrządy oraz zestawy montażowe dostępne na osobne zamówienie.
Regulacja 3D
Po zamocowaniu obu części zawiasu, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja wykonywana jest przy użyciu jednego klucza i nie wymaga demontażu skrzydła.
Do modelu Ursus można dopasować liczne aluminiowe nasadki, które są dostępne w szerokim wyborze atrakcyjnych wykończeń kolorystycznych.
Parametry techniczne
| Producent: | Otlav |
| Seria: | Ursus OT 495 |
| Materiał | Stal |
| Wykończenie | 8H - galwanizowane na biało |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Rodzaj zawiasu | Wkręcano-wciskany |
| Średnica (mm) | 14 |
| Ilość trzpieni | 3 |
| Nośność dla 2 zawiasów (kg) | 80 |
| Materiał drzwi | Drewniane |
| Materiał ościeżnicy | Drewniana |
| Rodzaj drzwi | Z przylgą |
| Regulacja | 3-D |
