ZAWIAS URSUS 3-D OT 495 160 7,8x57mm (2+3T) GALWANIZOWANY NA BIAŁO

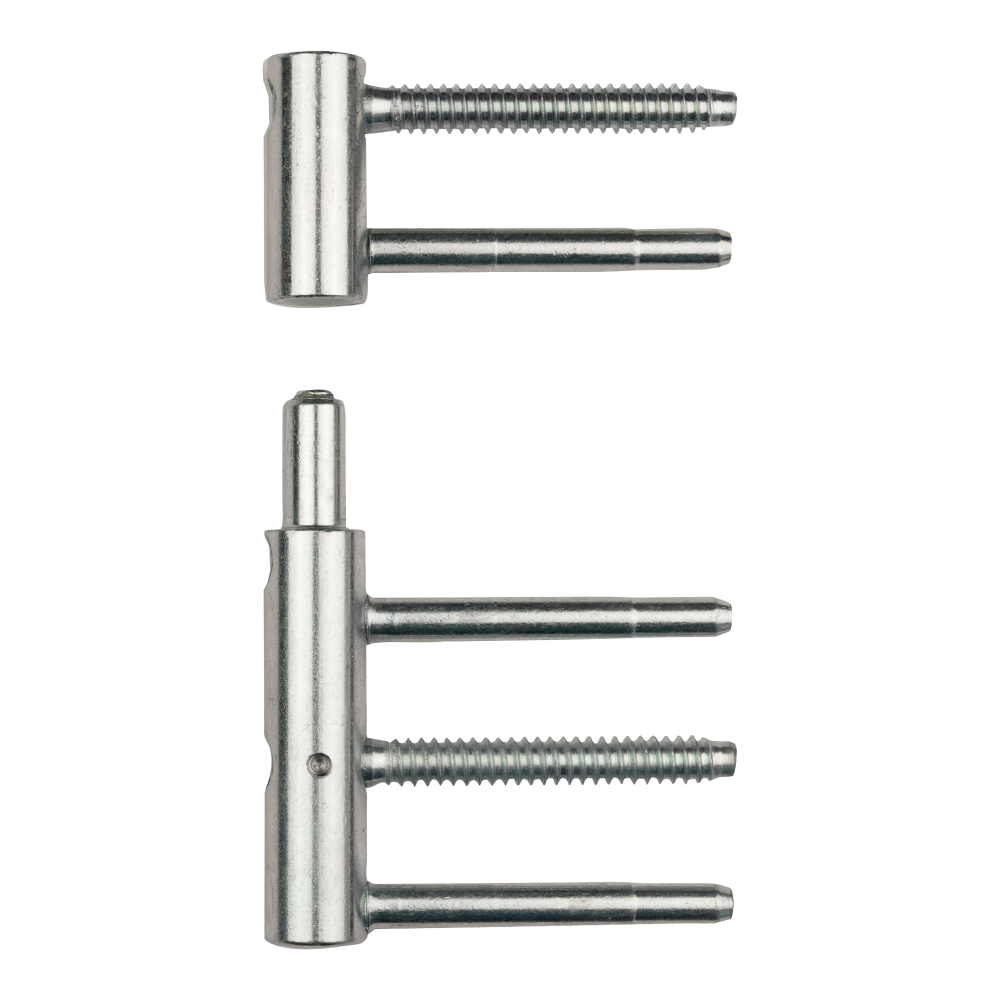

Zawias Ursus OT 495 o średnicy 16 mm został wykonany ze stali i jest wyposażony w pięć trzpieni, każdy z nich ma długość 57 mm. Zawias jest dedykowany do drewnianych drzwi przylgowych, także przeciwpożarowych. Występuje w wykończeniu galwanizowanym na biało.

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

Poniższa tabela informuje o tym, ile zawiasów Ursus o średnicy 16 mm należy zastosować na skrzydle o wadze do 120 kg w zależności od jego wysokości i szerokości.

Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.

Dokumenty techniczne

Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania. Zawias wkręcany Ursus OT 495 160 posiada również Oznakowanie CE i raport z badań DMT.

Montaż i użytkowanie

Zastosowana konstrukcja trzpieni umożliwia stabilne i pewne osadzenie zawiasu, a jego montaż ułatwiają specjalne, dedykowane przyrządy oraz zestawy montażowe dostępne na osobne zamówienie. Po zamocowaniu obu części zawiasu, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości).

Regulacja wykonywana jest przy użyciu jednego klucza i nie wymaga demontażu skrzydła. Do modelu Ursus można dopasować liczne nasadki, które są dostępne w szerokim wyborze atrakcyjnych wykończeń kolorystycznych.
