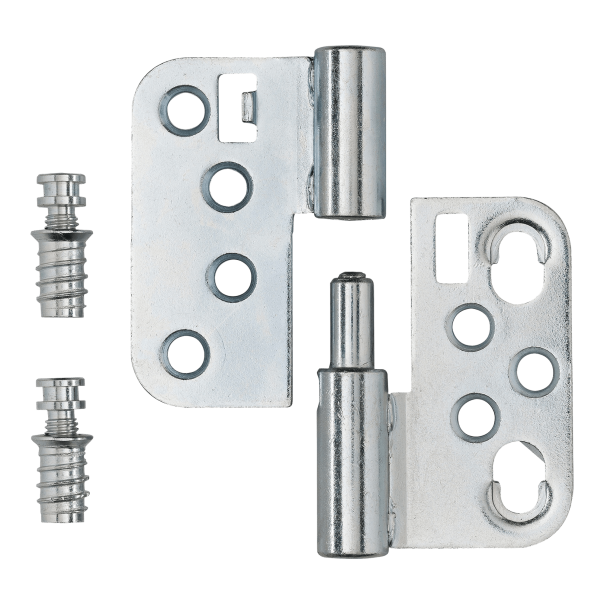

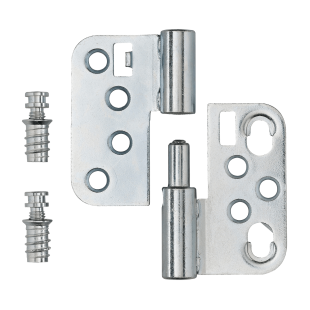

ZAWIAS NORDEX 2-D OT 484 160 PRAWY GALWANIZOWANY NA BIAŁO
Zawias Nordex 2-D OT 484 o średnicy 16 mm dedykowany do zastosowania w drzwiach bezprzylgowych, których ciężar nie przekracza 60 kg. Jest wykonany ze stali i posiada wykończenie H5 - galwanizowane na biało 12μ.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | Nordex OT 484 |
| Materiał | Stal |
| Wykończenie | H5 - galwanizowane na biało 12μ |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Przykręcany |
| Średnica (mm) | 16 |
Zawiasy w ilości zależnej od rodzaju wybranego opakowania.
Produkt wyprzedażowy.
Podana cena dotyczy wyłącznie towarów znajdujących się na magazynie.
Oferta obowiązuje do wyczerpania zapasów.
Opis produktu
Zawias Nordex 2-D OT 484 o średnicy 16 mm został wykonany ze stali nierdzewnej i występuje w wykończeniu galwanizowanym na biało. Jest dedykowany do zastosowania w drewnianych drzwiach bezprzylgowych (w skrzydłach prawych), których ciężar nie przekracza 60 kg.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów Nordex 2-D OT 484 o średnicy 16 mm należy zastosować na skrzydle o wadze do 60 kg w zależności od jego wysokości i szerokości.
.jpg)
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut T2i przeprowadził badania właściwości użytkowych zgodnie z wymogami zunifikowanej europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 3, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.
Regulacja
Położenie skrzydła zamontowanego przy użyciu zawiasu można regulować w dwóch płaszczyznach poziomej i pionowej przy użyciu jednego klucza, w taki sposób, jak zostało to zaprezentowane na zamieszczonych poniżej zdjęciach.
W celu wykonania regulacji nie ma konieczności demontażu skrzydła, co oznacza, że drzwi mogą być regulowane w trakcie ich użytkowania. Umieszczone w płytkach otwory montażowe zapewniają stabilne działanie zawiasu i pewne zamocowanie skrzydła drzwiowego.
Parametry techniczne
| Producent: | Otlav |
| Seria: | Nordex OT 484 |
| Materiał | Stal |
| Wykończenie | H5 - galwanizowane na biało 12μ |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Przykręcany |
| Średnica (mm) | 16 |
| Ilość trzpieni | Brak |
| Nośność dla 2 zawiasów (kg) | 60 |
| Materiał drzwi | Drewniane |
| Materiał ościeżnicy | Drewniana |
| Rodzaj drzwi | Z przylgą |
| Regulacja | 2-D |
