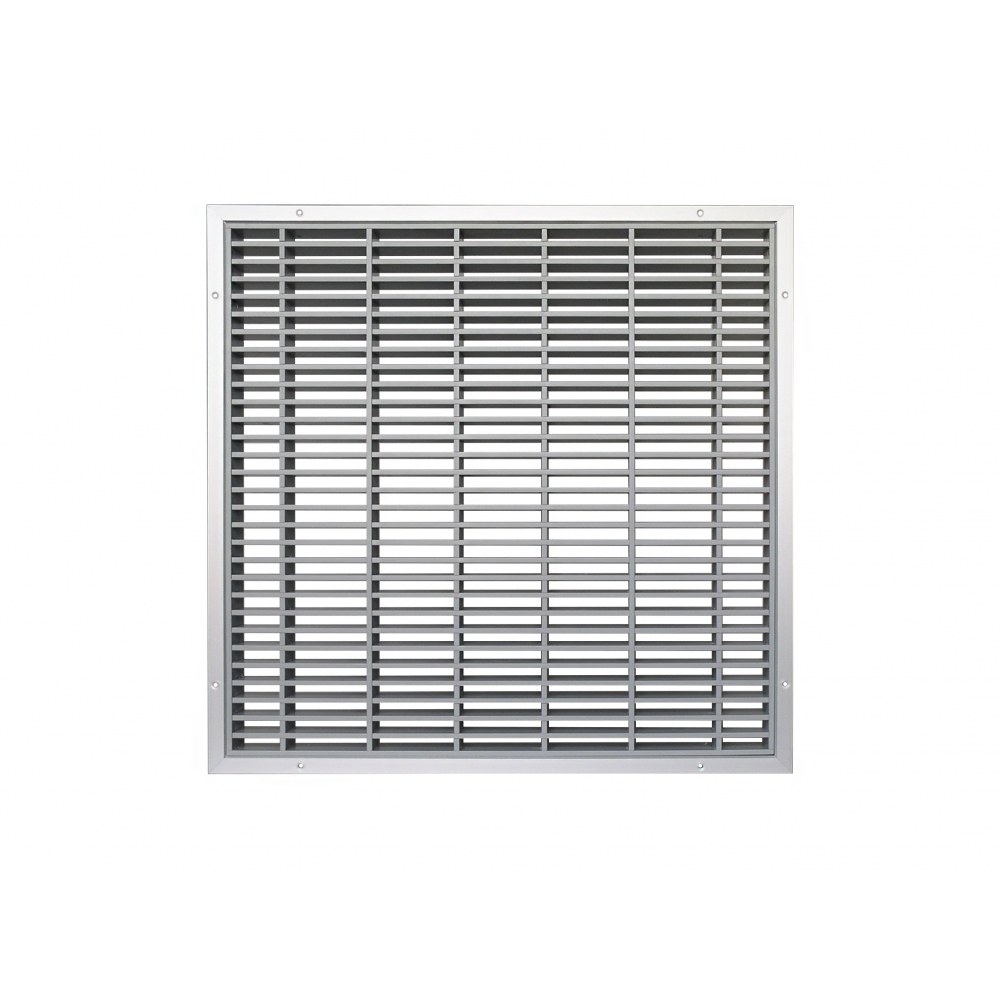

KRATKA WENTYLACYJNA G8HD szer.600mm x wys.400mm PPOŻ. 60 min. SREBRNA F1
Kratka wentylacyjna z prześwitem dedykowana do drzwi przeciwpożarowych o grubości 40-57 mm. Charakteryzuje się wymiarem otworu montażowego wynoszącym 600x400 mm i powierzchnią czynną 1900 cm2. Zapewnia odpowiednią wentylację, a jednocześnie stanowi doskonałą ochronę przed ogniem i przed dymem, gdyż w temperaturze 120 stopni Celsjusza elementy kratki pęcznieją kilkukrotnie powiększając swoją objętość oraz tworząc szczelną i niepalną przegrodę.
Zobacz pełny opis| Producent: | Gavo |
| Seria: | G8HD |
| Materiał | Aluminium |
| Wykończenie | Anodyzowane srebrne (F1) |
| Do drzwi | Przeciwpożarowych |
| Rodzaj kratki | Z prześwitem |
| Sposób montażu | Z kołnierzem |
Opis produktu
Kratka wentylacyjna z prześwitem co oznacza, że światło przechodzi przez otwory kratki. Dedykowana do drzwi przeciwpożarowych o grubości 35-57 mm. Szczelina montażowa między kratką i skrzydłem z każdej strony musi wynosić 3 mm. Wymiar kratki bez kołnierza to 600x400 mm. Kratka jest wykonana z aluminium anodyzowanego w kolorze F1 i wypełniona termorozszerzalnym kompozytem. W temperaturze 120 stopni Celsjusza elementy kratki pęcznieją kilkukrotnie powiększając swoją objętość. Tworzy się szczelna, niepalna przegroda posiadająca do 60 minut odporności ogniowej.
Zastosowanie
Kratka zapewnia odpowiednią wentylację (ok. 80% przepływu powietrza), a jednocześnie stanowi doskonałą ochronę przed ogniem i przed dymem. Znajduje zastosowanie w obiektach użyteczności publicznej, takich jak między innymi: kina, centra handlowe, szpitale, budynki biurowe, mieszkalne, itp. Kratka wentylacyjna G8HD jest elementem konstrukcyjnym zestawu drzwiowego. Jej zastosowanie w drzwiach przeciwpożarowych możliwe jest na podstawie dokumentów dopuszczających, takich jak Aprobaty Techniczne, bądź raporty z badań zestawów drzwiowych. Kratki G8HD były badane przez wielu producentów i systemodawców stolarki i ślusarki drzwiowej. W wyniku tych badań zostały dopisane do ich Aprobat Technicznych.
Montaż
Kratka posiada kołnierz ułatwiający montaż. Dodatkowo posiada stożkowe otwory na śruby przelotowe, dzięki czemu jej mocowanie jest bardzo stabilne. Dostarczana jest w komplecie z tylną ramką i śrubami montażowymi. Luki pomiędzy kratką a drzwiami powinny być wypełnione pęczniejącą pianką montażową odporną na wysokie temperatury lub też zaprawą murarską o takich samych właściwościach.
Wykończenie
Kratka jest anodyzowana w kolorze F1. Na zamówienie może być pomalowana proszkowo wysokiej jakości farbą odporną na korozję (paleta kolorów RAL) lub też może być bez ramki.

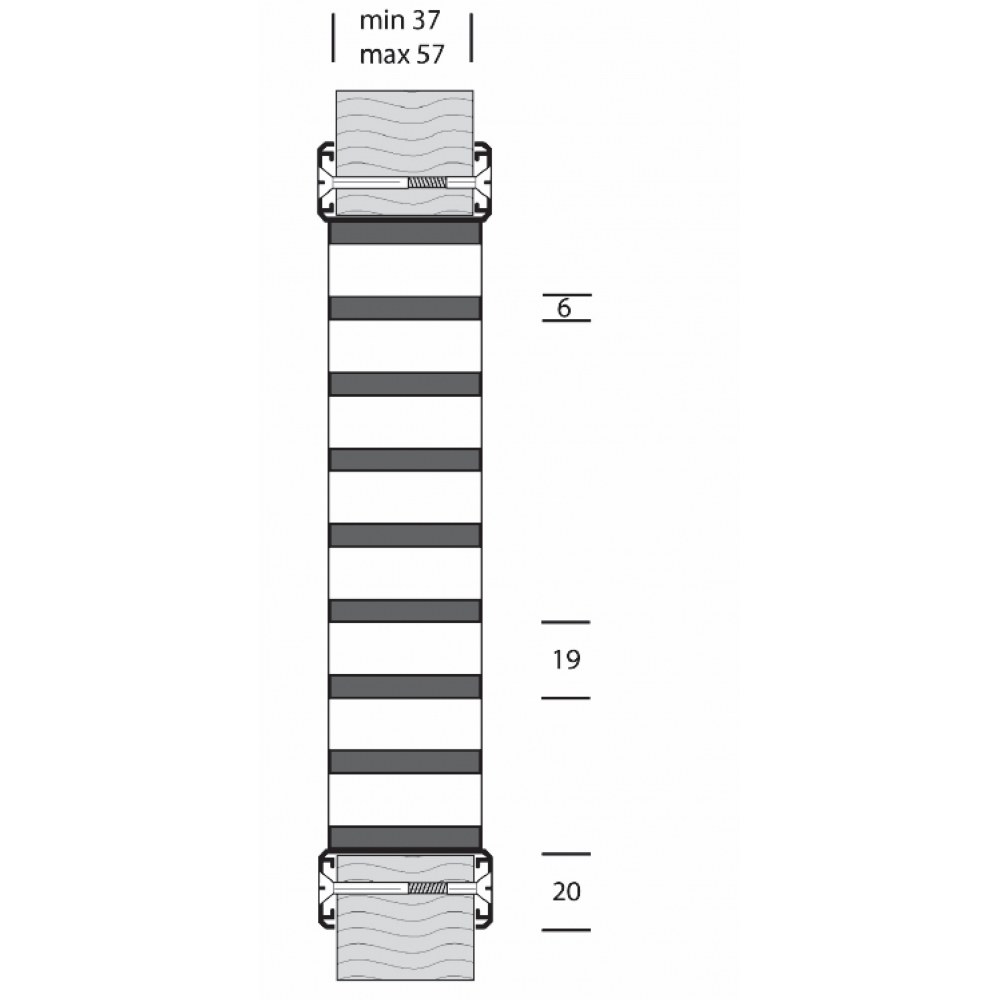

Rysunek techniczny
DANE DOTYCZĄCE PRZEPŁYWÓW
| Spadek ciśnienia | 1Pa | 2 Pa | 5 Pa | 10 Pa | 20 Pa | 40 Pa | 60 Pa |
| dm³/s | 158 | 223 | 353 | 500 | 707 | 999 | 1224 |
| m³/h | 569 | 803 | 1271 | 1800 | 2545 | 3596 | 4406 |
LEGENDA:
Przedstawione w tabeli dane prezentują wartości odpowiadające przepływom powietrza przy różnicy ciśnień 1 Pa / 2 Pa / 5 Pa / 10 Pa / 20 Pa / 40 Pa oraz 60 Pa i są wyrażone w dm³/s oraz m³/h.
Akcesoria dodatkowe
Uszczelniacz ognioodporny
Do wypełniania szczelin montażowych znajdujących się w drzwiach przeciwpożarowych można zastosować dedykowany ognioodporny uszczelniacz G8K, który posiada odporność ogniową od 90 do 240 minut w zależności od rodzaju łączonych materiałów. Szarą spoinę, powstałą w wyniku zastosowania uszczelniacza, można pomalować na dowolny kolor.
Parametry techniczne
| Producent: | Gavo |
| Seria: | G8HD |
| Materiał | Aluminium |
| Wykończenie | Anodyzowane srebrne (F1) |
| Do drzwi | Przeciwpożarowych |
| Rodzaj kratki | Z prześwitem |
| Sposób montażu | Z kołnierzem |
| Wymiar otworu montażowego (mm) | 600x400 |
| Minimalna grubość drzwi (mm) | 35 ÷ 57 |
| Ogniotrwałość (min) | 60 |
| Powierzchnia czynna (cm2) | 1900 |
| Przepływ (dm3/s) | 158 |
