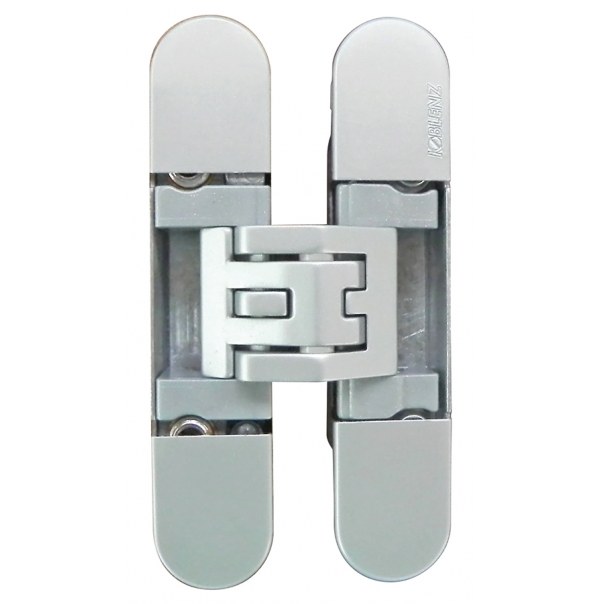

ZAWIAS WPUSZCZANY KUBI CENTER CHROMOWANY MATOWY
Dostępny
Parametry techniczne
| Wykończenie: | Chromowane matowe |
| Materiał: | Znal / POM C |
| Nośność dla 2 zawiasów (kg): | 30 |
| Nośność dla 3 zawiasów (kg): | 45 |
| Minimalna grubość drzwi (mm): | 30 |
| Cechy szczególne: | 5 osi obrotu, Do paneli meblowych |
| Regulacja 3D: | Tak |
| Rodzaj drzwi: | Bez przylgi |
| Materiał drzwi: | Drewniane |
Wersje produktu
| Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
 | Chromowane matowe | Znal / POM C | 30 | Dostępny | 99,27 zł / szt. VAT 23% | |
 | - | Znal / POM C | 30 | Na zamówienie Do 5 tygodni | 117,23 zł / szt. VAT 23% |
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Odpowiedni także do drzwi meblowych.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KUBICA Kubicenter K6400 - 30 kg (max) - 2 zawiasy
KUBICA Kubicenter K6400 - 45 kg (max) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy KUBICA Kubicenter K6400 mogą zostać zainstalowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w bezprzylgowych drzwiach drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej oraz w drzwiach meblowych.
Montaż
Minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 18 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +3 / -2 mm
- Regulacja pionowa: +/- 2,5 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
