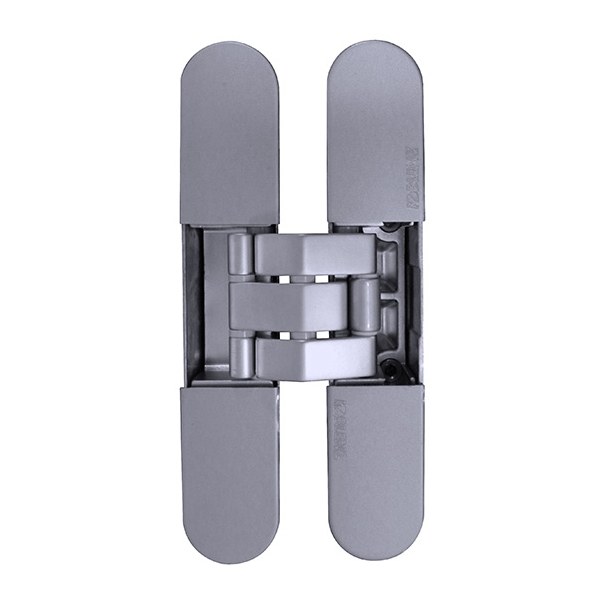

ZAWIAS WPUSZCZANY KUBI7 KUBICA TWIST CHROMOWANY MATOWY

Dostępny
K 2000 CS HD
6 szt.
6 szt.
461,16 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Krona Koblenz
Wykończenie: Chromowane matowe
Materiał: Znal
Nośność dla 3 zawiasów (kg): 60
Cechy szczególne: 5 osi obrotu, FullHD, Regulowana prędkość zamykania
Regulacja 3D: Tak
Rodzaj drzwi: Bez przylgi
Materiał drzwi: Drewniane
Pobierz stronę w PDF

Wersje produktu

Produkt Wykończenie: Materiał: Minimalna grubość drzwi (mm): Dostępność Cena
ZAWIAS WPUSZCZANY KUBI7 KUBICA TWIST CHROMOWANY MATOWY K 2000 CS HD
Chromowane matowe Znal -

Dostępny

461,16 zł / szt.
VAT 23%

Opis produktu

Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Wyposażony w system domykający zapewniający możliwość wybrania jednego z trzech poziomów szybkości domykania. Wspomaga domykanie drzwi, ale nie zastępuje zamykacza drzwiowego. Warto mieć świadomość, że w przypadku różnicy ciśnień pomiędzy pomieszczeniami, zawiasy Ku-Bi7 Twist (K2000) mogą nie zapewnić zamknięcia skrzydła. Zawias oznaczony kodem K 2000 CS HD posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

Kubi K2000 Twist - 60 kg (max) - 3 zawiasy

Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.

Zawiasy Ku-Bi7 Twist (K2000) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w bezprzylgowych drzwiach drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.

Montaż

Minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 31 mm.

W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.

Użytkowanie - regulacja 3D

Po zamontowaniu zawiasów, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja jest wykonywana za pomocą klucza imbusowego i nie wymaga demontażu skrzydła.

  • Regulacja pozioma: +/- 2 mm
  • Regulacja pionowa: +/- 3 mm
  • Regulacja głębokości: +/- 1 mm

Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
