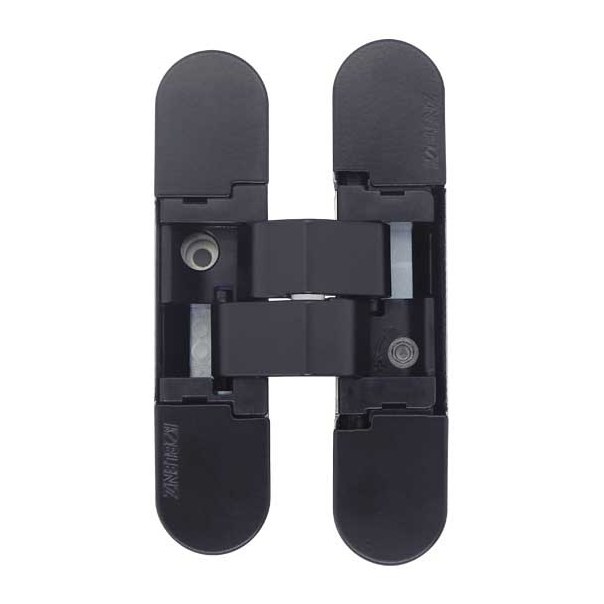

ZAWIAS WPUSZCZANY K1019 LAKIEROWANY NA CZARNO

Do wyprzedaży

K 1019 NO
30 szt.
30 szt.
30,75 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Koblenz
Wykończenie: Lakierowane na czarno
Materiał: Stal / POM C / Znal
Nośność dla 2 zawiasów (kg): 40
Minimalna grubość drzwi (mm): 34
Cechy szczególne: 5 osi obrotu
Regulacja 3D: Tak
Rodzaj drzwi: Bez przylgi
Materiał drzwi: Drewniane

Produkt wyprzedażowy.
Podana cena dotyczy wyłącznie towarów znajdujących się na magazynie.
Oferta obowiązuje do wyczerpania zapasów.

Wersje produktu

Produkt Wykończenie: Materiał: Minimalna grubość drzwi (mm): Dostępność Cena
Lakierowane na czarno Stal / POM C / Znal 34

Do wyprzedaży

30,75 zł / szt.
VAT 23%
Lakierowane na biało Stal / POM C / Znal 34

Dostępny

56,27 zł / szt.
VAT 23%
Chromowane matowe Stal / POM C / Znal 34

Dostępny

56,27 zł / szt.
VAT 23%
Lakierowane na czarno Stal / POM C / Znal 34

Dostępny

60,97 zł / szt.
VAT 23%

Opis produktu

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych.

Odpowiedni do skrzydeł o minimalnej grubości 32 mm. Pięć osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Kąt otwarcia zawiasu wynosi 180°.

Nowoczesny zawias hybrydowy

Określany mianem hybrydowego, gdyż został wykonany z różnych materiałów.

Posiada stalowy korpus oraz ramiona wykonane ze znalu. Z kolei jego wewnętrzne elementy konstrukcyjne wykonane są z poliacetalu (POM C). Prezentowany model jest dostępny w wykończeniu lakierowanym na czarno.

Nośność

KOMBI Hybrid K1019 - 40 kg (max) - 2 zawiasy

Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.

Zawiasy wpuszczane KOMBI Hybrid K1019 - tabela nosnosci

Zastosowanie

Zawiasy Kombi Hybrid (K1019) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.

Regulacja 3D

Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.

  • Regulacja pozioma: +3/- 1,5 mm
  • Regulacja pionowa: +/- 2,5 mm
  • Regulacja głębokości: +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.



Głębokość frezowania

Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 21 mm.

Prawidłowe osadzenie zawiasów

Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.

Akcesoria dodatkowe

Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu zawiasów Kombi Hybrid (K1019). Umożliwia on precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.

Akcesoria montażowe

Dodatkowo do wyboru są również dedykowane płytki montażowe oraz szablony przeznaczone do frezowania otworów montażowych pod zawiasy.

Parametry techniczne frezu

W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.

Marka

Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.

Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w kilku innych krajach w Europie oraz w Azji.

Pliki do pobrania
