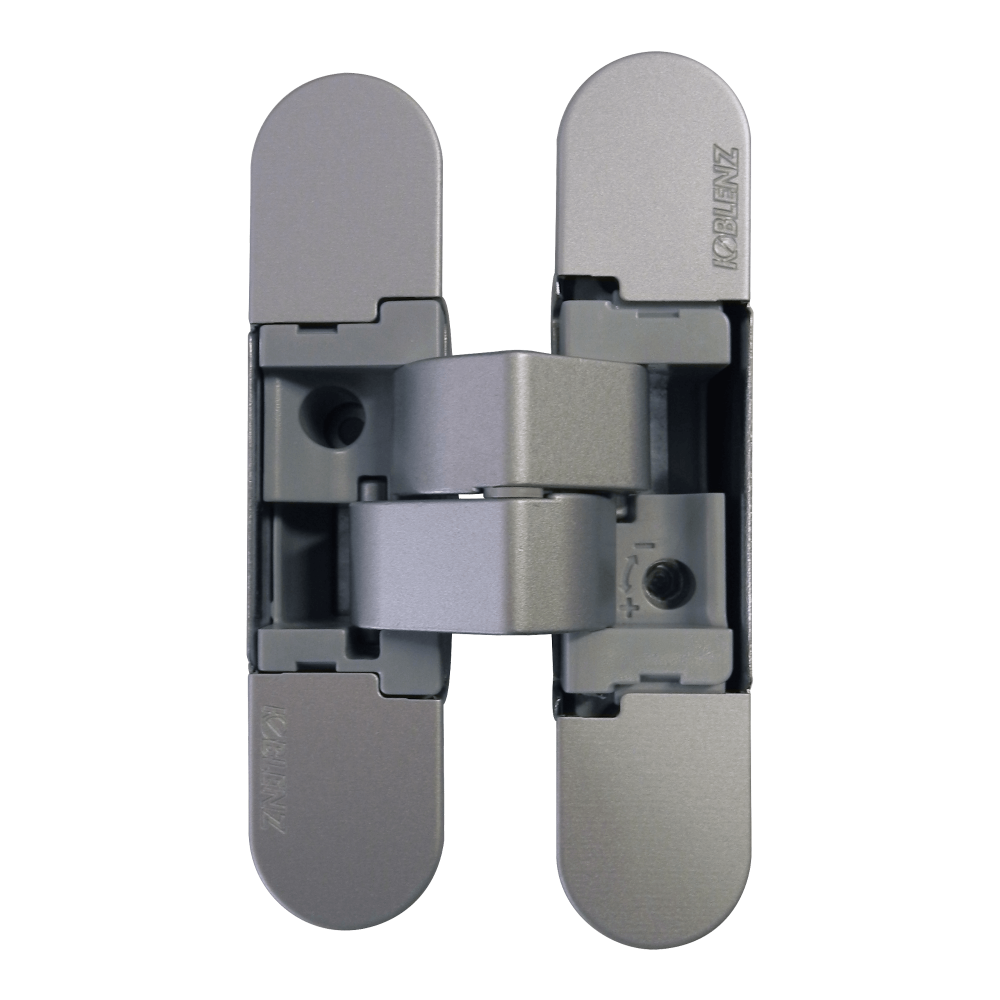

ZAWIAS WPUSZCZANY K1019 HD CHROMOWANY MATOWY
Zawias wpuszczany z regulacją 3D do drzwi bezprzylgowych o minimalnej grubości skrzydła 34 mm. Posiada stalowy korpus oraz ramiona wykonane ze znalu. Z kolei jego wewnętrzne elementy konstrukcyjne wykonane są z poliacetalu (POM C).
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kombi Hybrid K1019 |
| Materiał | Znal, Stal, POM C |
| Wykończenie | Chromowane matowe |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 40 |
Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Zawias wpuszczany K1019 jest określany mianem hybrydowego, gdyż został wykonany z różnych materiałów. Posiada stalowy korpus oraz ramiona wykonane ze znalu. Z kolei jego wewnętrzne elementy konstrukcyjne wykonane są z poliacetalu (POM C).
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KOMBI Hybrid K1019 - 40 kg (max) - 2 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy Kombi Hybrid (K1019) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Zawiasy wpuszczane Kombi Hybrid (K1019) zostały przebadane na trwałość mechaniczną zgodnie z wymogami europejskiej normy EN 12400:2002-10 uzyskując klasę 5.
Przeprowadzone testy potwierdza raport z badań instytutu ift Rosenheim.
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do zamontowania zawiasów Kombi Hybrid (K1019) wynosi 21 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +3/-1,5 mm
- Regulacja pionowa: +/- 2,5 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kombi Hybrid K1019 |
| Materiał | Znal, Stal, POM C |
| Wykończenie | Chromowane matowe |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 40 |
| Trwałość | 100 000 cykli |
| Minimalna grubość drzwi (mm) | 34 |
| Wysokość zawiasu | 105 / 110 mm |
| Szerokość zawiasu | 24 / 24 mm |
| Głębokość zawiasu | 27 / 21 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | + 3 mm, - 1,5 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 2,5 mm, - 2,5 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 5 osi obrotu, FullHD |
| Kąt otwarcia | 180° |
Warianty produktu
ZAWIAS WPUSZCZANY K1019 HD CHROMOWANY MATOWY
ZAWIAS WPUSZCZANY K1019 LAKIEROWANY NA CZARNO
Produkty podobne
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 240 KB
Instrukcje montażu
Rozmiar pliku: 2 MB
Rysunki techniczne
Rozmiar pliku: 54 KB
