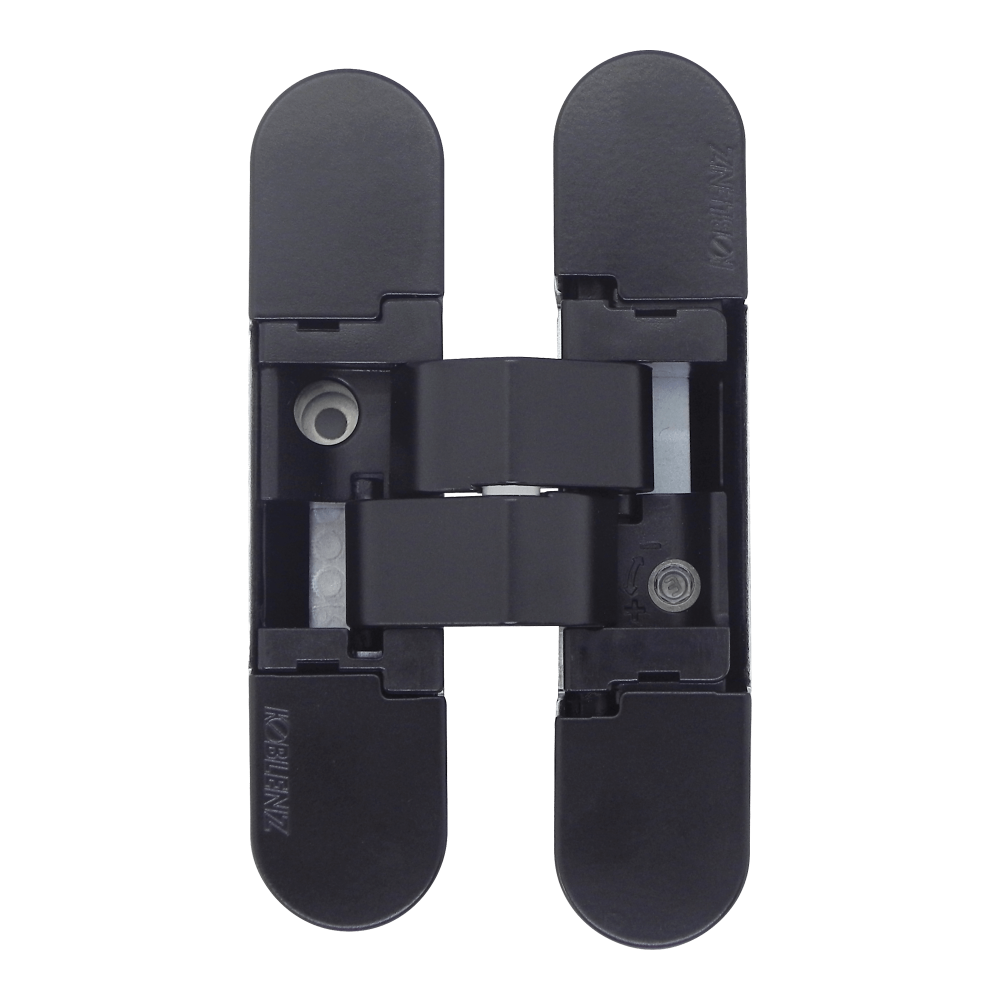

ZAWIAS WPUSZCZANY K1019 LAKIEROWANY NA CZARNO
Zawias wpuszczany z regulacją 3D do drzwi bezprzylgowych o minimalnej grubości skrzydła 34 mm. Posiada stalowy korpus oraz ramiona wykonane ze znalu. Z kolei jego wewnętrzne elementy konstrukcyjne wykonane są z poliacetalu (POM C).
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kombi Hybrid K1019 |
| Materiał | Znal, Stal, POM C |
| Wykończenie | Lakierowane na czarno |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 40 |
Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Produkt wyprzedażowy.
Podana cena dotyczy wyłącznie towarów znajdujących się na magazynie.
Oferta obowiązuje do wyczerpania zapasów.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Kąt otwarcia zawiasu wynosi 180°.
Zawias wpuszczany K1019 jest określany mianem hybrydowego, gdyż został wykonany z różnych materiałów. Posiada stalowy korpus oraz ramiona wykonane ze znalu. Z kolei jego wewnętrzne elementy konstrukcyjne wykonane są z poliacetalu (POM C).
Prezentowany model jest dostępny w wykończeniu lakierowanym na czarno.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
KOMBI Hybrid K1019 - 40 kg (max) - 2 zawiasy
Poniższa tabela określa zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy Kombi Hybrid (K1019) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Zawiasy wpuszczane Kombi Hybrid (K1019) zostały przebadane na trwałość mechaniczną zgodnie z wymogami europejskiej normy EN 12400:2002-10 uzyskując klasę 5.
Przeprowadzone testy potwierdza raport z badań instytutu ift Rosenheim.
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do zamontowania zawiasów Kombi Hybrid (K1019) wynosi 21 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +3/ -1,5 mm
- Regulacja pionowa: +/- 2,5 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kombi Hybrid K1019 |
| Materiał | Znal, Stal, POM C |
| Wykończenie | Lakierowane na czarno |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 40 |
| Trwałość | 100 000 cykli |
| Minimalna grubość drzwi (mm) | 34 |
| Wysokość zawiasu | 105 / 110 mm |
| Szerokość zawiasu | 24 / 24 mm |
| Głębokość zawiasu | 27 / 21 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | + 3 mm, - 1,5 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 2,5 mm, - 2,5 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 5 osi obrotu |
| Kąt otwarcia | 180° |
