ZAWIAS HYDRAULICZNY PIVOT 350 PLUS, DO 350 kg, PRZYTRZYMANIE OTWARCIA, CZARNY PVD

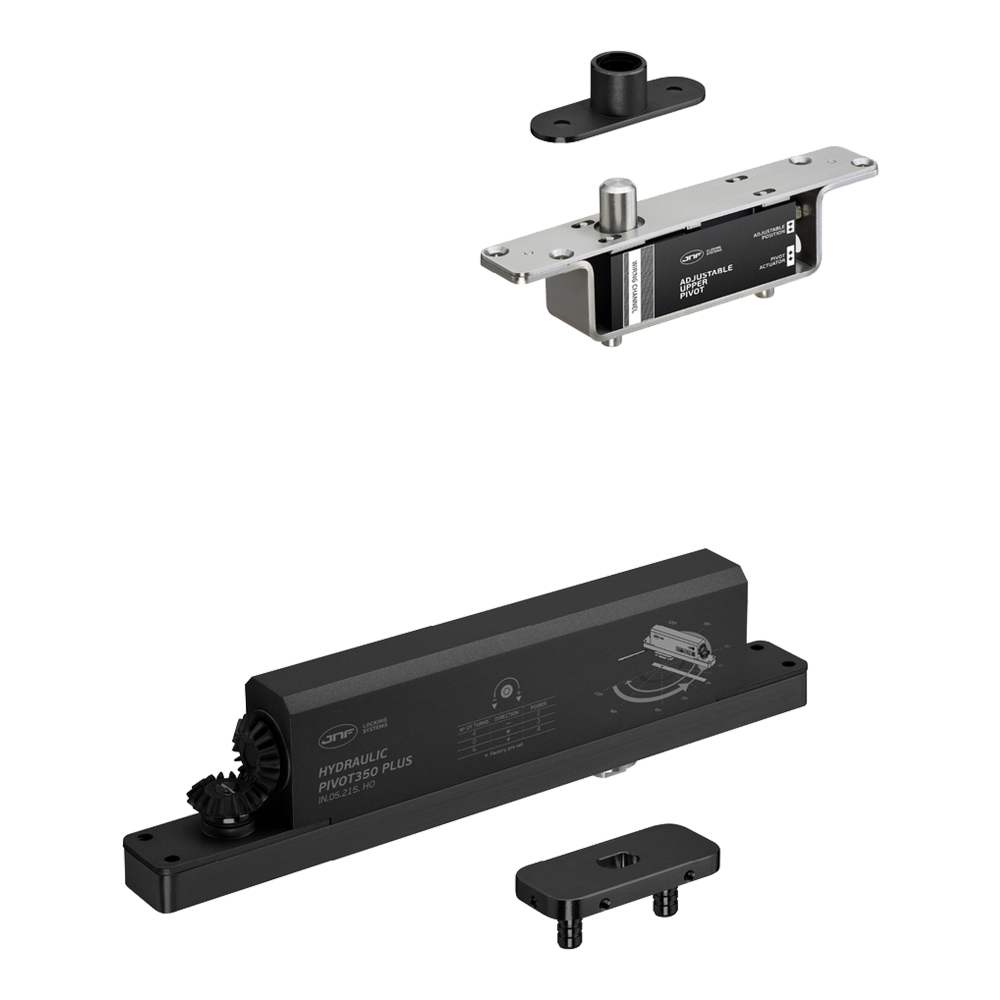

Zawias hydrauliczny do drzwi typu pivot składający się z części górnej oraz z części dolnej. Wykonany ze stali nierdzewnej i dostępny w wykończeniu PVD w kolorze czarnym. Dedykowany do montażu w drzwiach drewnianych o maksymalnej wadze 350 kg. Wyposażony w zawór do regulacji szybkości zamykania i domykania skrzydła, przepust kablowy oraz system Soft Close. Oferuje także funkcję przytrzymania otwarcia (Hold Open), gdy skrzydło znajduje się w położeniu 90º.
Zobacz pełny opis| Producent: | JNF |
| Seria: | Pivot 350 |
| Materiał: | Stal nierdzewna |
| Wykończenie: | Czarne PVD |
| Rodzaj zawiasu: | Pivotowy |
| Materiał drzwi: | Drewniane, Aluminiowe, Metalowe |
| Do drzwi: | Wewnętrznych, Pivotowych, Zewnętrznych |
Zawias, akcesoria montażowe, instrukcja.
Opis produktu
Zawias hydrauliczny do drzwi typu pivot składający się z części górnej oraz z części dolnej. Wykonany ze stali nierdzewnej i dostępny w wykończeniu PVD w kolorze czarnym. Dedykowany do montażu w drzwiach drewnianych o maksymalnej wadze 350 kg. Wyposażony w zawór do regulacji szybkości zamykania i domykania skrzydła, przepust kablowy oraz system Soft Close. Dodatkowo za pomocą specjalnej sprężyny można regulować główną siłę w zakresie 2-4. Zawias oferuje także funkcję przytrzymania otwarcia (Hold Open), gdy skrzydło znajduje się w położeniu 90º.
Dobór
Zawias jest odpowiedni do zastosowania w drzwiach drewnianych typu pivot o maksymalnej wadze 350 kg, grubości skrzydła minimum 40 mm i maksymalnej szerokości 3000 mm. Oferuje funkcję przytrzymania otwarcia przy położeniu 90°. Kąt obrotu zawiasu wynosi +120°/-120° co oznacza, że skrzydło może być otwierane w obu kierunkach. Zastosowany w zawiasie system krzywkowy w połączeniu z mechanizmem hydraulicznym umożliwia sterowanie zamykaniem drzwi oraz pozwala na łagodne otwieranie skrzydła. W górnej części zawiasu znajduje się przepust kablowy. Istotną korzyścią jest możliwość regulacji szybkości zamykania i domykania za pomocą specjalnych zaworów. Dodatkowo za pomocą specjalnej sprężyny można regulować główną siłę w zakresie 2-4. Z kolei system Soft Close zapewnia łagodne domykanie skrzydła, co pozwala uniknąć trzaskania drzwiami.
Montaż
W górnej części zawiasu odległość od osi zawiasu do krawędzi skrzydła musi wynosić co najmniej 150 mm. Montaż dolnej części zawiasu do podłoża nie wymaga wykonywania prac murarskich, co znacznie ułatwia i przyspiesza instalację drzwi typu pivot. Zarówno górna, jak i dolna część zawiasu umożliwia regulację położenia skrzydła, zapewniając jego dokładne wypoziomowanie oraz wyrównanie podczas instalacji.
Użytkowanie
Zastosowany w zawiasie mechanizm krzywkowy stanowi zaawansowane rozwiązanie inżynieryjne, służące do przenoszenia ruchu. Pozwala na precyzyjną kontrolę siły w dowolnym momencie. W przeciwieństwie do mechanizmów zębatkowych, zależność między siłą, a kątem otwarcia nie jest liniowa, co pozwala na zwiększenie siły w końcowej fazie zamykania, przy zachowaniu łatwości oraz wygody obsługi. Drzwi wyposażone w zawiasy z mechanizmem krzywkowym umożliwiają dostęp osobom o ograniczonej mobilności i dzieciom, a ponadto nie powodują zmniejszenia siły zamykania w przypadku zastosowania zamków.
Regulacja szybkości zamykania / domykania skrzydła
Korzystając z zaworów, znajdujących się w dolnej części zawiasu, możliwe jest regulowanie szybkości zamykania i domykania skrzydła drzwiowego w taki sposób, jak zostało to zaprezentowane na poniższych rysunkach.
Regulacja siły
Korzystając z klucza imbusowego 5 mm i obracając sprężyną możliwe jest regulowanie głównej siły.
Parametry techniczne
| Producent: | JNF |
| Seria: | Pivot 350 |
| Materiał: | Stal nierdzewna |
| Wykończenie: | Czarne PVD |
| Rodzaj zawiasu: | Pivotowy |
| Materiał drzwi: | Drewniane, Aluminiowe, Metalowe |
| Do drzwi: | Wewnętrznych, Pivotowych, Zewnętrznych |
| Nośność dla kompletu: | 350 kg |
| Minimalna grubość drzwi: | 40 mm |
| Maksymalna szerokość drzwi: | 3000 mm |
| Odległość osi zawiasu od krawędzi skrzydła: | 150 mm |
| Szczelina: | 6 mm |
| Kąt obrotu: | +120°, -120° |
| Siła: | 2-4 |
| Regulacja zawiasu: | Dół, Góra |
| Regulacja siły: | Tak |
| Regulacja szybkości: | Tak |
| Regulacja domykania: | Tak |
| Przytrzymanie otwarcia: | Tak |
| Funkcja Soft Close: | Tak |
| Mechanizm krzywkowy: | Tak |
| Przepust kablowy: | Tak |
Pliki do pobrania
Rysunki techniczne
Rozmiar pliku: 32 KB
Rozmiar pliku: 157 KB
Rozmiar pliku: 70 KB
Rozmiar pliku: 40 KB
Rozmiar pliku: 647 KB
Instrukcje montażu
Rozmiar pliku: 7 MB
