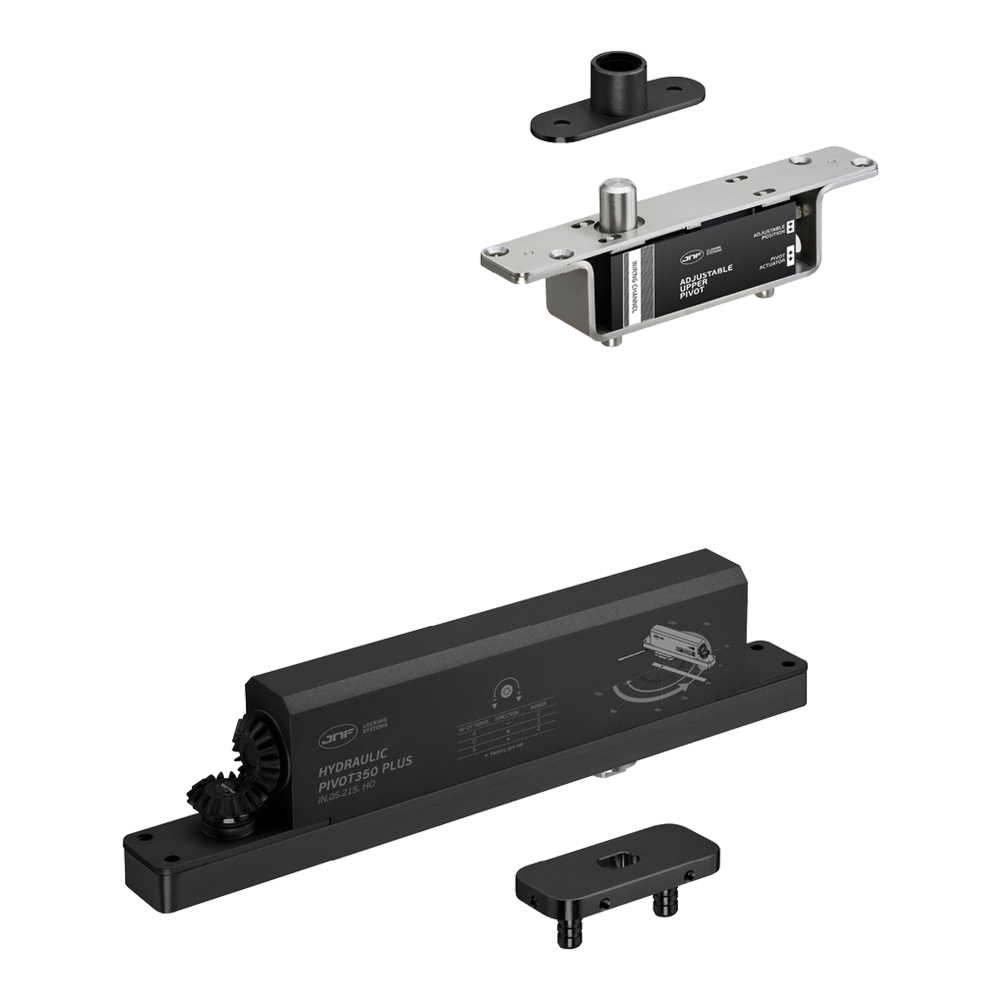

ZAWIAS HYDRAULICZNY PIVOT 350 PLUS, DO 350 kg, PRZYTRZYMANIE OTWARCIA, CZARNY PVD
Zawias hydrauliczny do drzwi typu pivot składający się z części górnej oraz z części dolnej. Wykonany ze stali nierdzewnej i dostępny w wykończeniu PVD w kolorze czarnym. Dedykowany do montażu w drzwiach drewnianych o maksymalnej wadze 350 kg. Wyposażony w zawór do regulacji szybkości zamykania i domykania skrzydła, przepust kablowy oraz system Soft Close. Oferuje także funkcję przytrzymania otwarcia (Hold Open), gdy skrzydło znajduje się w położeniu 90º.
Zobacz pełny opis| Producent: | JNF |
| Seria: | Pivot 350 |
| Materiał | Stal nierdzewna |
| Wykończenie | Czarne PVD |
| Rodzaj zawiasu | Pivotowy |
| Materiał drzwi | Drewniane, Aluminiowe, Metalowe |
| Do drzwi | Wewnętrznych, Pivotowych, Zewnętrznych |
Zawias, akcesoria montażowe, instrukcja.
Opis produktu
Zawias hydrauliczny do drzwi typu pivot składający się z części górnej oraz z części dolnej. Wykonany ze stali nierdzewnej i dostępny w wykończeniu PVD w kolorze czarnym. Dedykowany do montażu w drzwiach drewnianych o maksymalnej wadze 350 kg. Wyposażony w zawór do regulacji szybkości zamykania i domykania skrzydła, przepust kablowy oraz system Soft Close. Dodatkowo za pomocą specjalnej sprężyny można regulować główną siłę w zakresie 2-4. Zawias oferuje także funkcję przytrzymania otwarcia (Hold Open), gdy skrzydło znajduje się w położeniu 90º.
Dobór
Zawias jest odpowiedni do zastosowania w drzwiach drewnianych typu pivot o maksymalnej wadze 350 kg, grubości skrzydła minimum 40 mm i maksymalnej szerokości 3000 mm. Oferuje funkcję przytrzymania otwarcia przy położeniu 90°. Kąt obrotu zawiasu wynosi +120°/-120° co oznacza, że skrzydło może być otwierane w obu kierunkach. Zastosowany w zawiasie system krzywkowy w połączeniu z mechanizmem hydraulicznym umożliwia sterowanie zamykaniem drzwi oraz pozwala na łagodne otwieranie skrzydła. W górnej części zawiasu znajduje się przepust kablowy. Istotną korzyścią jest możliwość regulacji szybkości zamykania i domykania za pomocą specjalnych zaworów. Dodatkowo za pomocą specjalnej sprężyny można regulować główną siłę w zakresie 2-4. Z kolei system Soft Close zapewnia łagodne domykanie skrzydła, co pozwala uniknąć trzaskania drzwiami.
Montaż
W górnej części zawiasu odległość od osi zawiasu do krawędzi skrzydła musi wynosić co najmniej 150 mm. Montaż dolnej części zawiasu do podłoża nie wymaga wykonywania prac murarskich, co znacznie ułatwia i przyspiesza instalację drzwi typu pivot. Zarówno górna, jak i dolna część zawiasu umożliwia regulację położenia skrzydła, zapewniając jego dokładne wypoziomowanie oraz wyrównanie podczas instalacji.
Użytkowanie
Zastosowany w zawiasie mechanizm krzywkowy stanowi zaawansowane rozwiązanie inżynieryjne, służące do przenoszenia ruchu. Pozwala na precyzyjną kontrolę siły w dowolnym momencie. W przeciwieństwie do mechanizmów zębatkowych, zależność między siłą, a kątem otwarcia nie jest liniowa, co pozwala na zwiększenie siły w końcowej fazie zamykania, przy zachowaniu łatwości oraz wygody obsługi. Drzwi wyposażone w zawiasy z mechanizmem krzywkowym umożliwiają dostęp osobom o ograniczonej mobilności i dzieciom, a ponadto nie powodują zmniejszenia siły zamykania w przypadku zastosowania zamków.
Regulacja szybkości zamykania / domykania skrzydła
Korzystając z zaworów, znajdujących się w dolnej części zawiasu, możliwe jest regulowanie szybkości zamykania i domykania skrzydła drzwiowego w taki sposób, jak zostało to zaprezentowane na poniższych rysunkach.
Regulacja siły
Korzystając z klucza imbusowego 5 mm i obracając sprężyną możliwe jest regulowanie głównej siły.
Parametry techniczne
| Producent: | JNF |
| Seria: | Pivot 350 |
| Materiał | Stal nierdzewna |
| Wykończenie | Czarne PVD |
| Rodzaj zawiasu | Pivotowy |
| Materiał drzwi | Drewniane, Aluminiowe, Metalowe |
| Do drzwi | Wewnętrznych, Pivotowych, Zewnętrznych |
| Nośność dla kompletu (kg) | 350 |
| Minimalna grubość drzwi (mm) | 40 |
| Maksymalna szerokość drzwi (mm) | 3000 |
| Odległość osi zawiasu od krawędzi skrzydła (mm) | 150 |
| Szczelina (mm) | 6 |
| Kąt obrotu | +120°, -120° |
| Siła | 2-4 |
| Regulacja zawiasu | Dół, Góra |
| Regulacja siły | Tak |
| Regulacja szybkości | Tak |
| Regulacja domykania | Tak |
| Przytrzymanie otwarcia | Tak |
| Funkcja Soft Close | Tak |
| Mechanizm krzywkowy | Tak |
| Przepust kablowy | Tak |
JNF to portugalski producent okuć do drzwi i okien, obecny na rynku nieprzerwanie od 1965 roku. Oprócz siedziby w Portugalii, posiada również swój showroom w hiszpańskiej Barcelonie. Jednym z obszarów działalności firmy jest opracowywanie i wytwarzanie wysokiej jakości zawiasów do masywnych drzwi typu pivot. Konstrukcja i mechanizm działania wielu modeli takich zawiasów podlega międzynarodowej ochronie patentowej. JNF dba o ciągłe rozwijanie i udoskonalanie oferowanych rozwiązań, które trafiają do odbiorców nie tylko w Europie, ale także w innych zakątkach świata. Firma posiada własne laboratorium, w którym wnikliwie bada wytwarzane produkty oraz testuje nowe prototypowe rozwiązania.
