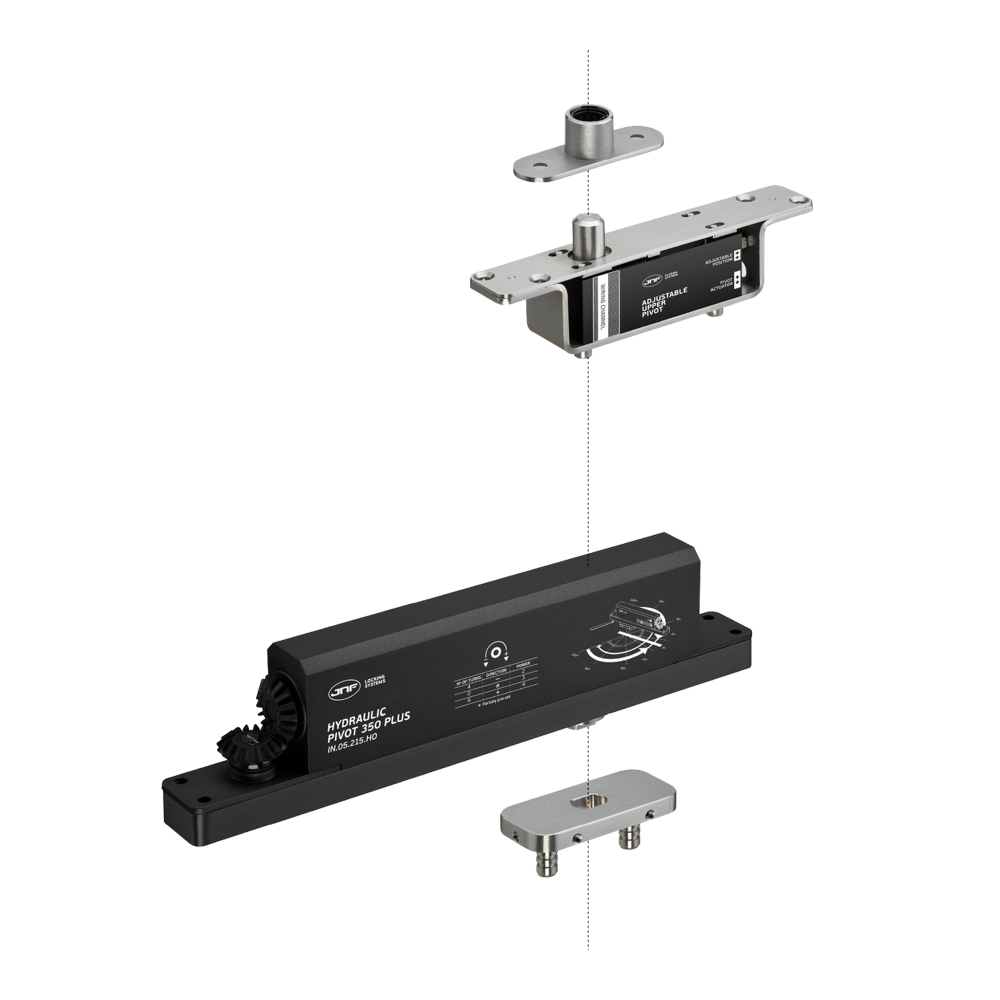

ZAWIAS HYDRAULICZNY PIVOT 350 PLUS, DO 350 kg, PRZYTRZYMANIE OTWARCIA, SREBRNY

Dobór

Zawias jest odpowiedni do zastosowania w drzwiach drewnianych typu pivot o maksymalnej wadze 350 kg, grubości skrzydła minimum 40 mm i maksymalnej szerokości 3000 mm. Oferuje funkcję przytrzymania otwarcia przy położeniu 90°. Kąt obrotu zawiasu wynosi +120°/-120° co oznacza, że skrzydło może być otwierane w obu kierunkach. Zastosowany w zawiasie system krzywkowy w połączeniu z mechanizmem hydraulicznym umożliwia sterowanie zamykaniem drzwi oraz pozwala na łagodne otwieranie skrzydła. W górnej części zawiasu znajduje się przepust kablowy. Istotną korzyścią jest możliwość regulacji szybkości zamykania i domykania za pomocą specjalnych zaworów. Dodatkowo za pomocą specjalnej sprężyny można regulować główną siłę w zakresie 2-4. Z kolei system Soft Close zapewnia łagodne domykanie skrzydła, co pozwala uniknąć trzaskania drzwiami.

Montaż

W górnej części zawiasu odległość od osi zawiasu do krawędzi skrzydła musi wynosić co najmniej 150 mm. Montaż dolnej części zawiasu do podłoża nie wymaga wykonywania prac murarskich, co znacznie ułatwia i przyspiesza instalację drzwi typu pivot. Zarówno górna, jak i dolna część zawiasu umożliwia regulację położenia skrzydła, zapewniając jego dokładne wypoziomowanie oraz wyrównanie podczas instalacji.

Użytkowanie

Zastosowany w zawiasie mechanizm krzywkowy stanowi zaawansowane rozwiązanie inżynieryjne, służące do przenoszenia ruchu. Pozwala na precyzyjną kontrolę siły w dowolnym momencie. W przeciwieństwie do mechanizmów zębatkowych, zależność między siłą, a kątem otwarcia nie jest liniowa, co pozwala na zwiększenie siły w końcowej fazie zamykania, przy zachowaniu łatwości oraz wygody obsługi. Drzwi wyposażone w zawiasy z mechanizmem krzywkowym umożliwiają dostęp osobom o ograniczonej mobilności i dzieciom, a ponadto nie powodują zmniejszenia siły zamykania w przypadku zastosowania zamków.

Regulacja szybkości zamykania / domykania skrzydła

Korzystając z zaworów, znajdujących się w dolnej części zawiasu, możliwe jest regulowanie szybkości zamykania i domykania skrzydła drzwiowego w taki sposób, jak zostało to zaprezentowane na poniższych rysunkach.

Regulacja siły

Korzystając z klucza imbusowego 5 mm i obracając sprężyną możliwe jest regulowanie głównej siły.
