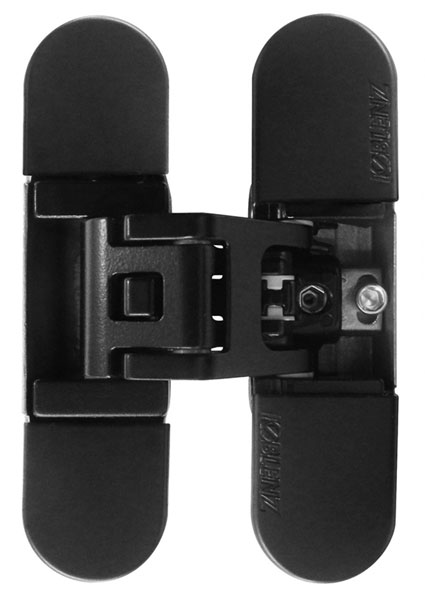

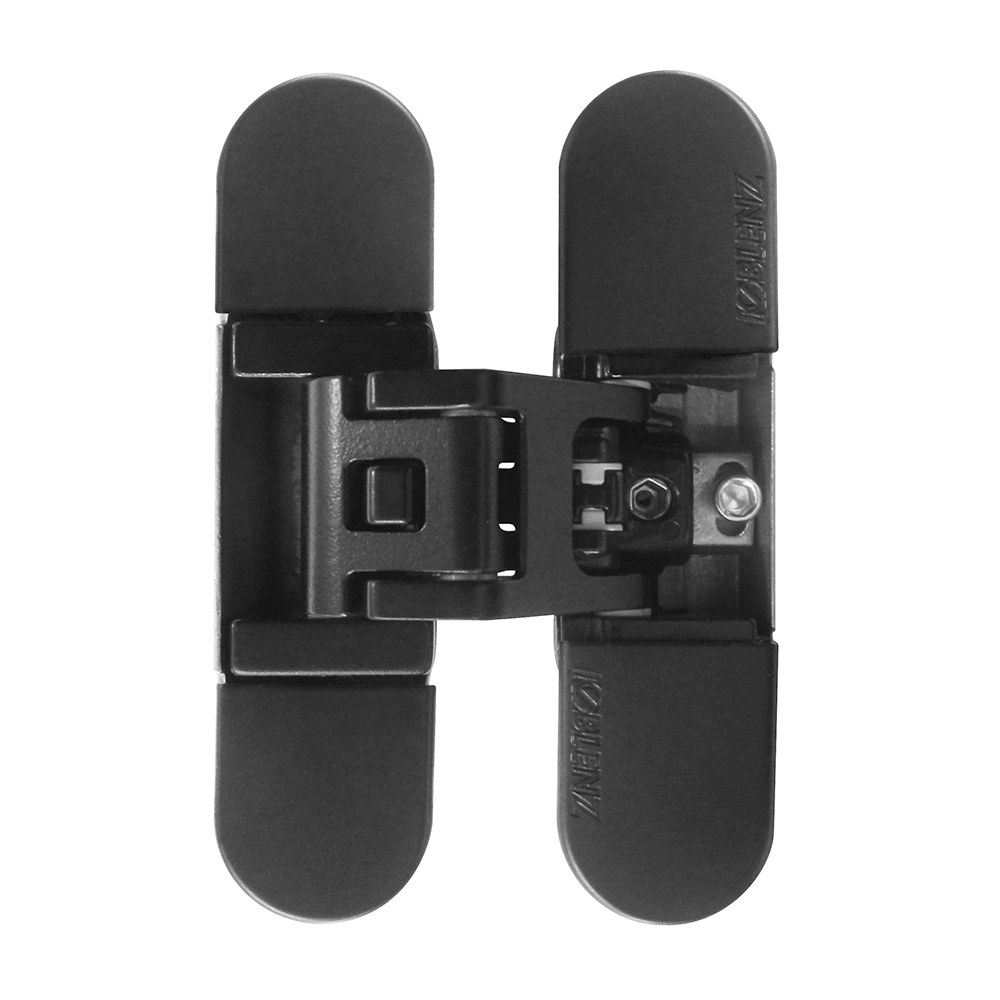

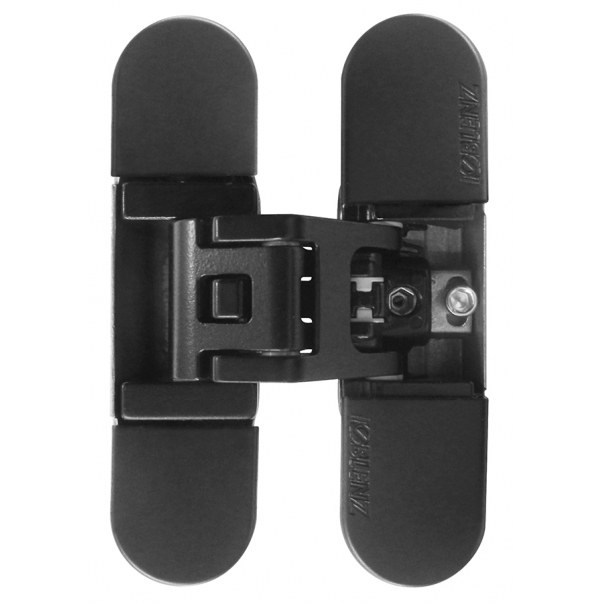

ZAWIAS WPUSZCZANY KUBICA K6700 LAKIEROWANY NA CZARNO

Dostępny

KB-K6700-NO
128,57 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Koblenz
Materiał: Znal
Do drzwi: Przeciwpożarowych
Nośność dla 2 zawiasów (kg): 50
Nośność dla 3 zawiasów (kg): 70
Minimalna grubość drzwi (mm): 40
Cechy szczególne: 5 osi obrotu
Regulacja 3D: Tak
Rodzaj drzwi: Bez przylgi
Materiał drzwi: Drewniane

Wersje produktu

Opis produktu

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych.

Wytrzymały zawias pięcioosiowy

Odpowiedni do skrzydeł o minimalnej grubości 40 mm. Pięć osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Prawidłowo zamontowane na skrzydle zawiasy Kubica K6700 umożliwiają pełne otwarcie drzwi do 180°.

Prezentowany model jest dostępny w wykończeniu lakierowanym na czarno i posiada wciskane nakładki.

Odporność ogniowa

Zawias Kubica K6700 został przebadany na 30 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych. Potwierdza to raport z badań przeprowadzonych we włoskim instytucie LAPI.

Nośność

Nośność dla 2 / 3 zawiasów

Para zawiasów Kubica K6700 zamontowana na drzwiach drewnianych o wymiarach 600/900 na 2100 oferuje nośność 50 kg, a trzy zawiasy zapewniają nośność 70 kg. W przypadku skrzydła o wysokości przekraczającej 2100 mm konieczne jest zamontowanie czterech zawiasów.

Zastosowanie

Zawiasy Kubica K6700 mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania zarówno w drzwiach znajdujących się w domach / mieszkaniach, jak i w obiektach użyteczności publicznej.

Prawidłowy montaż

Podczas instalacji należy zwrócić uwagę na to, aby zachować odpowiedni dystans pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego / dolnego zawiasu w prawidłowej odległości od górnej / dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na zamieszczonym obok obrazku.

Regulacja 3D

Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.


Regulacja pozioma: +3/- 2 mm
Regulacja pionowa: +/- 3 mm
Regulacja głębokości: +/- 1 mm

Regulacja położenia zawiasów jest niezbędna w celu zapewnienia prawidłowej pracy skrzydła oraz wyeliminowania jego zahaczania o ościeżnicę i/lub podłoże, co przekłada się na zwiększenie komfortu użytkowania drzwi.

Dzięki starannemu wyregulowaniu zawiasów zwiększa się także szczelność skrzydła co pozwala ograniczyć straty ciepła. Dodatkowo poprawia się akustyka drzwi co oznacza, że mniejsza ilość dźwięków z zewnątrz dociera do wnętrza pomieszczenia.

Głębokość frezowania


Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 20 mm.

Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.



Akcesoria dodatkowe

Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu, umożliwiający precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.

Akcesoria montażowe

Dodatkowo do wyboru są również dedykowane płytki montażowe oraz szablony przeznaczone do precyzyjnego frezowania otworów w skrzydle i ościeżnicy.

W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
