ZAWIAS WPUSZCZANY KUBI K7000 CHROMOWANY MATOWY
Niedostępny
Parametry techniczne
| Wykończenie: | Chromowane matowe |
| Materiał: | Znal |
| Nośność dla 2 zawiasów (kg): | 40 |
| Nośność dla 3 zawiasów (kg): | 50 |
| Minimalna grubość drzwi (mm): | 34 |
| Cechy szczególne: | 7 osi obrotu |
| Regulacja 3D: | Tak |
| Rodzaj drzwi: | Bez przylgi |
| Materiał drzwi: | Drewniane |
Wersje produktu
| Produkt | Wykończenie: | Materiał: | Minimalna grubość drzwi (mm): | Dostępność | Cena | |
 | Chromowane matowe | Znal | 34 | Niedostępny | 146,65 zł / szt. VAT 23% | |
 | Chromowane | Znal | 34 | Na zamówienie Do 5 tygodni | 192,77 zł / szt. VAT 23% | |
| Chromowane matowe | Znal | 34 | Dostępny | 146,65 zł / szt. VAT 23% |
Opis produktu

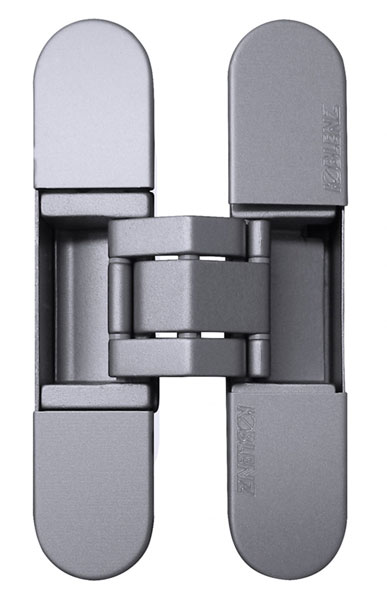

Zawias wpuszczany KuBi7 K7000 z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych. Odpowiedni do skrzydeł drzwiowych o minimalnej grubości 35 mm. Siedem osi obrotu stanowi gwarancję jego wieloletniej, bezawaryjnej pracy. Kąt otwarcia zawiasu wynosi 180°.

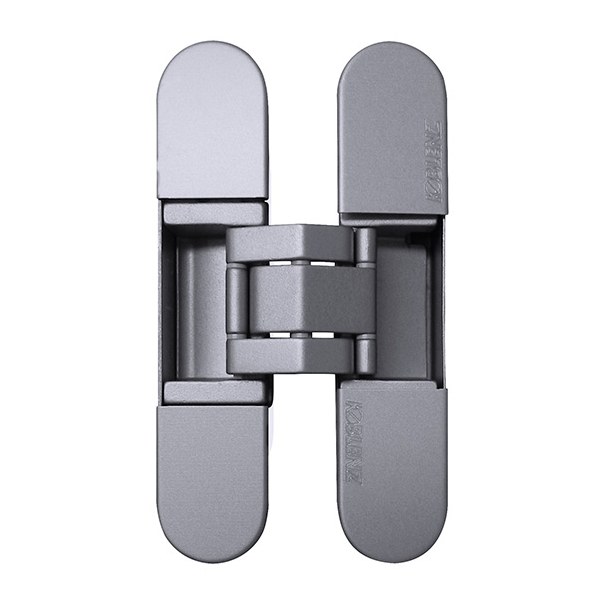

Prezentowany model jest dostępny w wykończeniu chromowanym matowym, co sprawia, że idealnie pasuje do wnętrz zaaranżowanych w nowoczesnym, a zarazem minimalistycznym stylu.

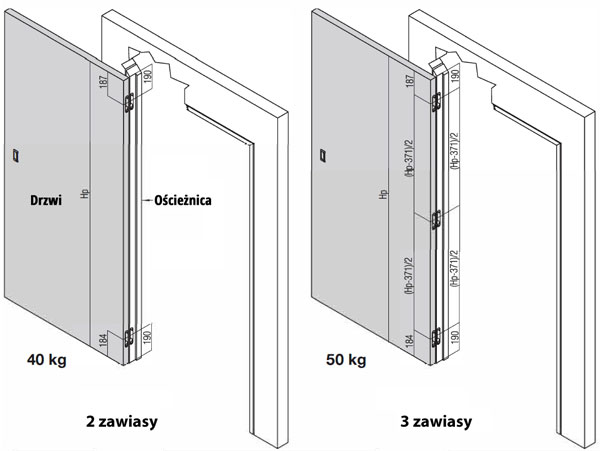

Nośność
KuBi7 K7000 - 40 kg (max) - 2 zawiasy
KuBi7 K7000 - 50 kg (max) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zastosowanie
Zawiasy Ku-Bi7 (K7000) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania w bezprzylgowych drzwiach drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.

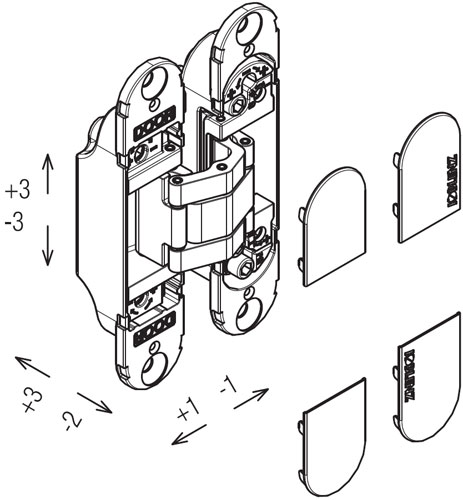

Regulacja 3D
- Regulacja pozioma: +3/- 2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Głębokość frezowania
Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 35 mm.
Prawidłowe osadzenie zawiasów
Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.
Akcesoria dodatkowe
Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu zawiasów Ku-Bi7 (K7000). Umożliwia on precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy. Innym praktycznym akcesorium jest specjalna kaseta wykonana ze stali galwanizowanej na biało.
Akcesoria montażowe
Dodatkowo do wyboru są również dedykowane płytki wzmacniające z podkładkami oraz szablony przeznaczone do frezowania otworów montażowych pod zawiasy.
Parametry techniczne frezu
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Marka
Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.
Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również w kilku innych krajach w Europie oraz w Azji.
Pliki do pobrania
- Instrukcje montażu
- K7000 KUBI7 instrukcja montażu.pdf
Rozmiar pliku: 3 MB
- K7000 KUBI7 regulacja zawiasów.pdf
Rozmiar pliku: 276 KB
-
- Certyfikaty
- K7000 Kubi certyfikat zgodności UL.pdf
Rozmiar pliku: 1 MB
-
- Pliki CAD
- K7000 1.dxf
Rozmiar pliku: 2 MB
- K7000 2.dxf
Rozmiar pliku: 769 KB
- K7000 3.dxf
Rozmiar pliku: 3 MB
- K7000 4.dxf
Rozmiar pliku: 444 KB
-
