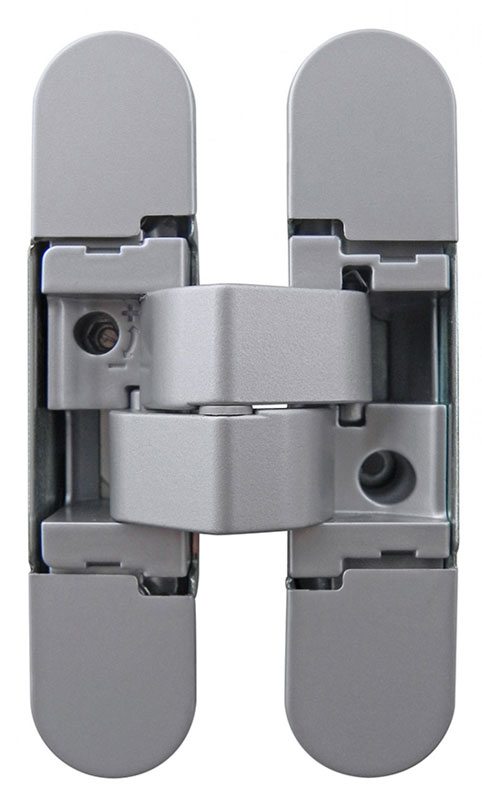

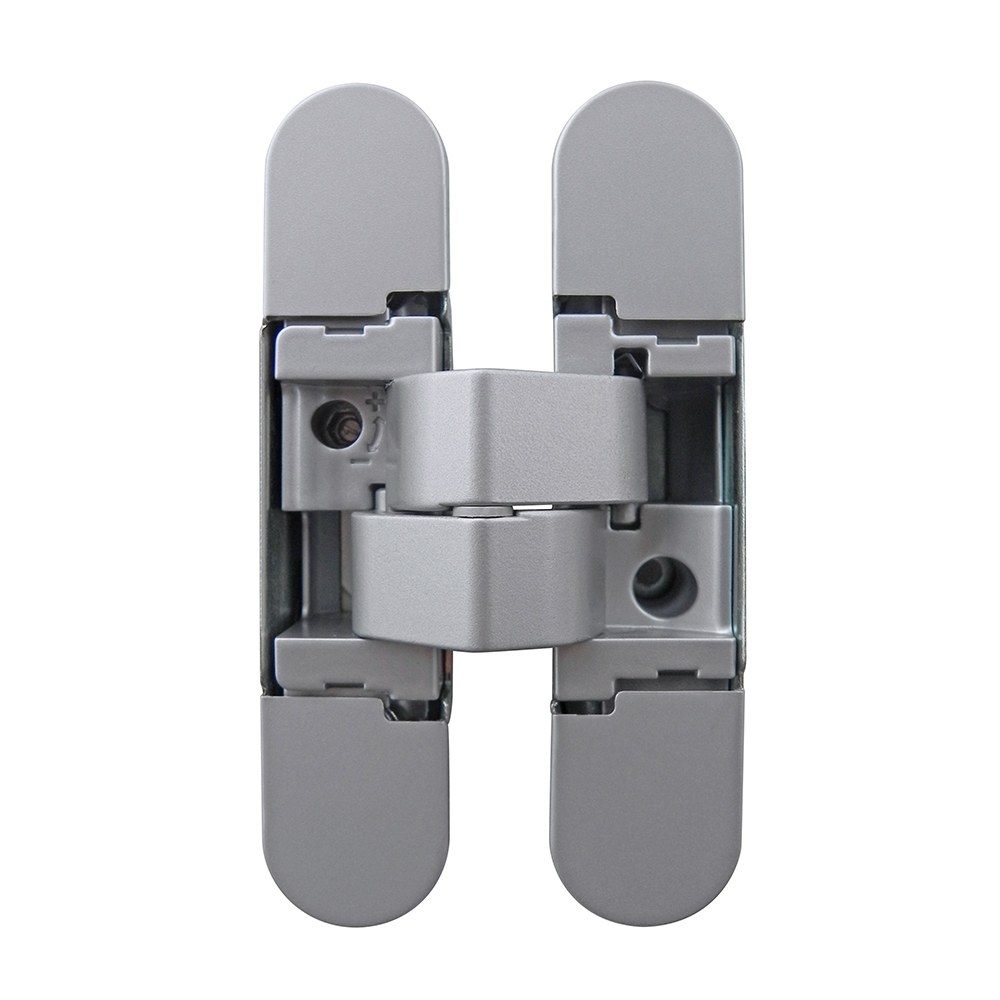

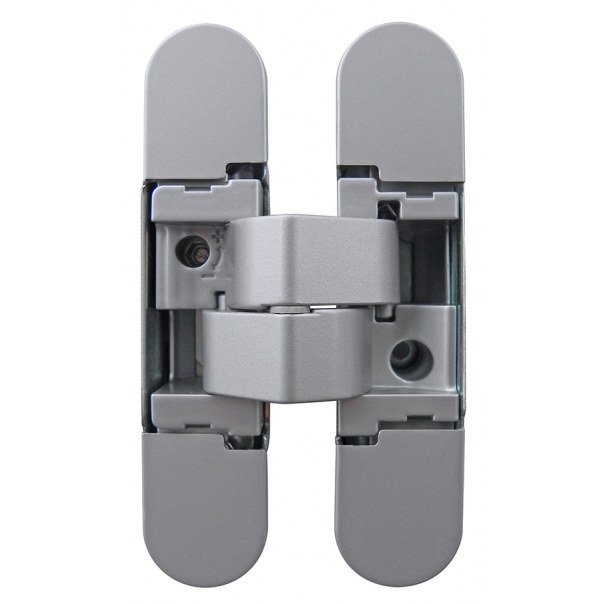

ZAWIAS WPUSZCZANY K1019 CHROMOWANY MATOWY

Dostępny

KB-K1019-CS
30 szt.
30 szt.
58,87 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Koblenz
Wykończenie: Chromowane matowe
Materiał: Stal / POM C / Znal
Nośność dla 2 zawiasów (kg): 40
Nośność dla 3 zawiasów (kg): 52
Minimalna grubość drzwi (mm): 32
Cechy szczególne: 5 osi obrotu
Regulacja 3D: Tak
Rodzaj drzwi: Bez przylgi
Materiał drzwi: Drewniane

Wersje produktu

Produkt Dostępność Cena

Dostępny

58,87 zł / szt.
VAT 23%

Dostępny

58,87 zł / szt.
VAT 23%

Dostępny

63,80 zł / szt.
VAT 23%

Opis produktu

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych bezprzylgowych. Odpowiedni do skrzydeł o minimalnej grubości 32 mm. Pięć osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu.

Nowoczesny zawias hybrydowy

Określany mianem hybrydowego, gdyż został wykonany z różnych materiałów. Posiada stalowy korpus oraz ramiona wykonane ze znalu. Z kolei jego wewnętrzne elementy konstrukcyjne wykonane są z poliacetalu (POM C). Prezentowany model jest dostępny w wykończeniu chromowanym matowym.

Możliwość pełnego otwarcia skrzydła

Prawidłowo zamontowane na skrzydle zawiasy Kombi Hybrid (K1019) umożliwiają pełne otwarcie drzwi do 180°.

Nośność

Nośność 2 / 3 zawiasów

Para zawiasów Kombi Hybrid (K1019) zamontowana na drzwiach drewnianych o wymiarach 600/900 na 2100 oferuje nośność 40 kg, a trzy zawiasy zapewniają nośność 52 kg.

Zastosowanie

Zawiasy Kombi Hybrid (K1019) mogą zostać zamontowane zarówno na drzwiach lewych, jak i na drzwiach prawych.

Są odpowiednie do zastosowania zarówno w drzwiach znajdujących się w domach / mieszkaniach, jak i w obiektach użyteczności publicznej.

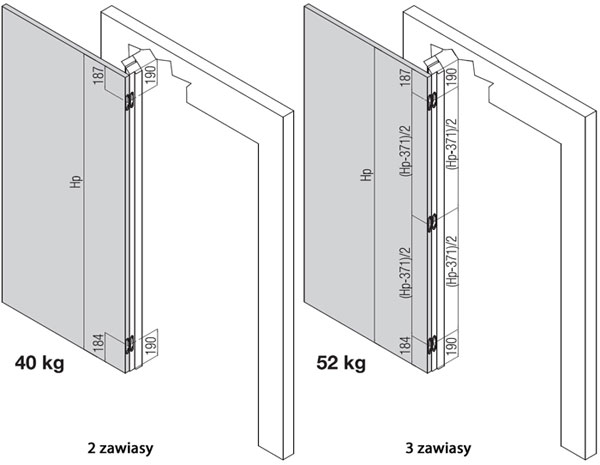

Prawidłowy montaż

Podczas instalacji należy zwrócić uwagę na to, aby zachować odpowiedni dystans pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego / dolnego zawiasu w prawidłowej odległości od górnej / dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na zamieszczonym obok obrazku.

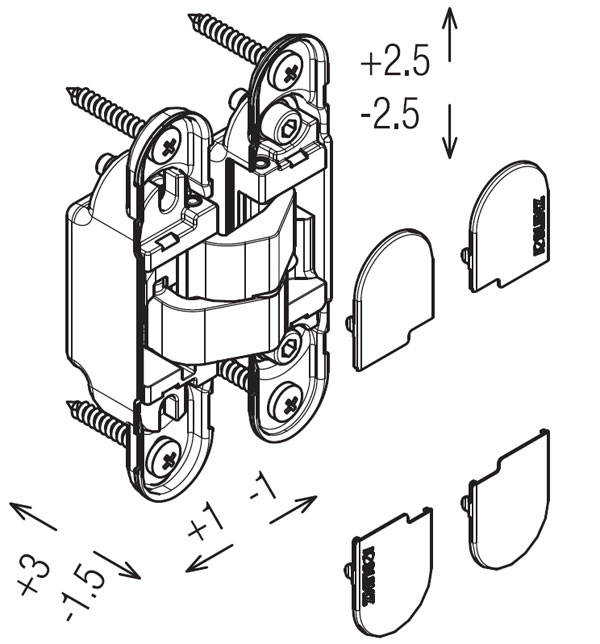

Regulacja 3D

Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.

  • Regulacja pozioma: +3/- 1,5 mm
  • Regulacja pionowa: +/- 2,5 mm
  • Regulacja głębokości: +/- 1 mm

Korzyści z regulacji położenia zawiasów

Regulacja położenia zawiasów jest niezbędna w celu zapewnienia prawidłowej pracy skrzydła oraz wyeliminowania jego zahaczania o ościeżnicę i/lub podłoże, co przekłada się na zwiększenie komfortu użytkowania drzwi.

Dzięki starannemu wyregulowaniu zawiasów poprawia się także szczelność skrzydła co pozwala ograniczyć straty ciepła. Dodatkowo poprawia się akustyka drzwi co oznacza, że mniejsza ilość dźwięków z dworu dociera do wnętrza pomieszczenia.

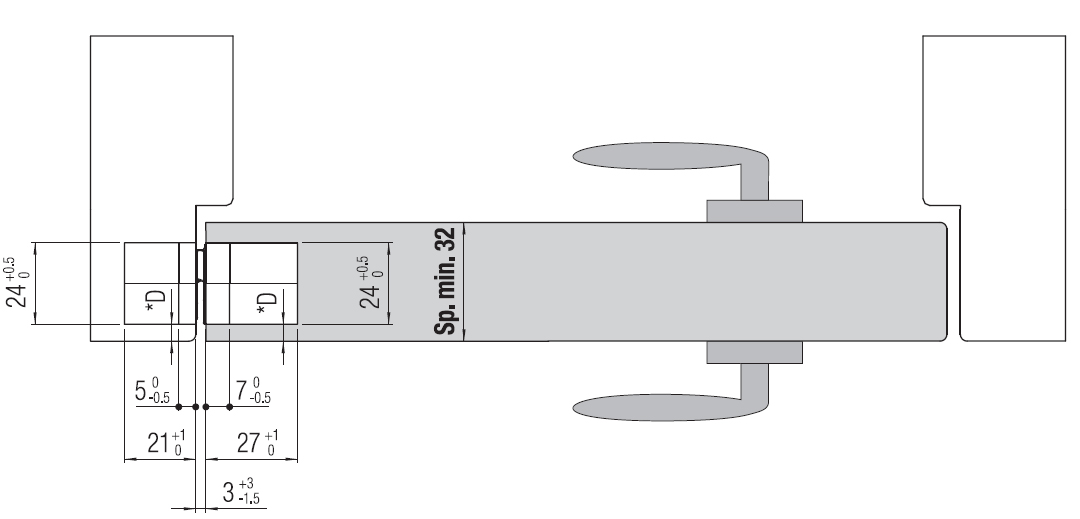

Głębokość frezowania

Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 21 mm.

Prawidłowe osadzenie zawiasów

Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.

Akcesoria dodatkowe

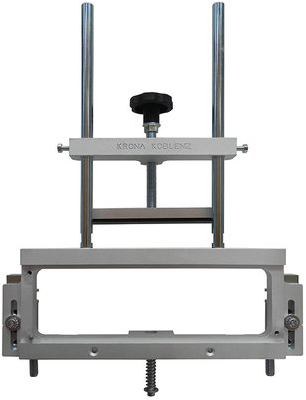

Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu zawiasów Kombi Hybrid (K1019). Umożliwia on precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.

Akcesoria montażowe

Dodatkowo do wyboru są również dedykowane płytki montażowe oraz szablony przeznaczone do frezowania otworów montażowych pod zawiasy.

Parametry techniczne frezu

W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.

Marka

Koblenz to uznany europejski producent zawiasów wpuszczanych z serii Atomika, Kubica, KuBi7 i Kubikina oraz nowoczesnych systemów drzwiowych. Poszczególne rozwiązania marki wyróżniają się wysoką jakością wykonania, funkcjonalnością oraz wytrzymałością, a ich właściwości potwierdzają certyfikaty uznanych instytutów badawczych.

Celem Koblenz jest ciągłe rozwijanie linii oferowanych produktów. a także wprowadzanie na rynek nowości, odpowiadających aktualnie obowiązującym trendom oraz potrzebom klientów. Centrala przedsiębiorstwa znajduje się na terenie Włoch, ale posiada ono swoje przedstawicielstwa również na terenie Francji, Hiszpanii, Federacji Rosyjskiej i w Indiach.
