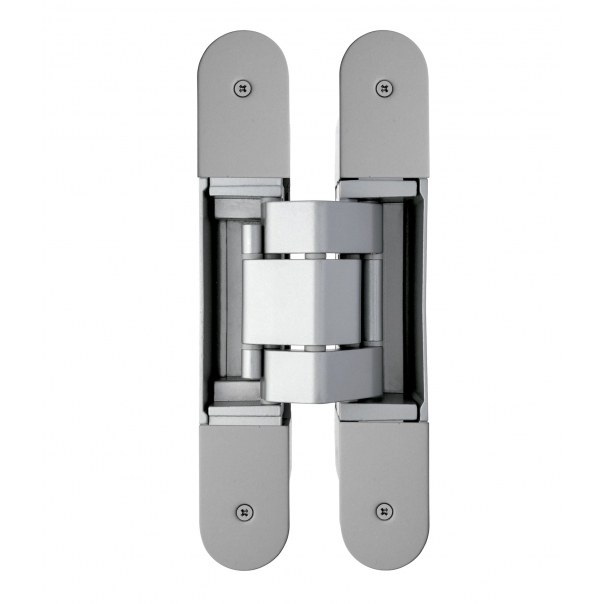

ZAWIAS WPUSZCZANY INVISACTA 310 3-D 120 KG (4 NASADKI) CHROMOWANY MATOWY

Dostępny
IN310190V703
1 szt.
2 szt.
4 7 6 1 1 4 1 13
313,72 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Otlav
Wykończenie: V7 - Satynowane srebrne
Materiał: Aluminium / Znal
Do drzwi: Antywłamaniowych, Przeciwpożarowych
Nośność dla 2 zawiasów (kg): 120
Minimalna grubość drzwi (mm): 40
Cechy szczególne: 7 osi obrotu
Regulacja 3D: Tak
Rodzaj drzwi: Bez przylgi
Materiał drzwi: Drewniane
Pobierz stronę w PDF

Wersje produktu

Produkt Wykończenie: Materiał: Minimalna grubość drzwi (mm): Dostępność Cena
ZAWIAS WPUSZCZANY INVISACTA 310 3-D 120 KG (4 NASADKI) CHROMOWANY MATOWY IN310190V703
V7 - Satynowane srebrne Aluminium / Znal 40

Dostępny

313,72 zł / szt.
VAT 23%
ZAWIAS WPUSZCZANY INVISACTA 310 3-D 120 KG (4 NASADKI) LAKIEROWANY NA CZARNO RAL 9005 IN3101909N03
9N - lakierowane na czarno RAL 9005 Aluminium / Znal 40

Dostępny

339,16 zł / szt.
VAT 23%
ZAWIAS WPUSZCZANY INVISACTA 310 3-D 120 KG (4 NASADKI) CHROMOWANY BŁYSZCZĄCY IN310190VD03
VD - Chromowane błyszczące Aluminium / Znal 40

Na zamówienie

Do 5 tygodni
435,26 zł / szt.
VAT 23%
ZAWIAS WPUSZCZANY INVISACTA 310 3-D 120 KG (4 NASADKI) NIKLOWANY MATOWY IN310190VN03
VN - Niklowane matowe Aluminium / Znal 40

Na zamówienie

Do 5 tygodni
313,72 zł / szt.
VAT 23%
ZAWIAS WPUSZCZANY INVISACTA 310 3-D 120 KG (4 NASADKI) POZŁACANY IN310190VO03
V0 - Pozłacane Aluminium / Znal 40

Na zamówienie

Do 5 tygodni
435,26 zł / szt.
VAT 23%

Opis produktu

Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach. Jest dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej / aluminiowej. Może być stosowany w drzwiach przeciwpożarowych. Siedem osi obrotu powoduje zmniejszone tarcie, płynny ruch ramion zawiasu oraz wpływa korzystnie na jego trwałość i nośność. Dodatkowo dzięki zastosowaniu nylonowych tulei o zwiększonej odporności na tarcie, łożyska zawiasu nie stykają się ze sobą podczas jego pracy. Zawias jest dostarczany wraz z czterema dedykowanymi nasadkami.

Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle

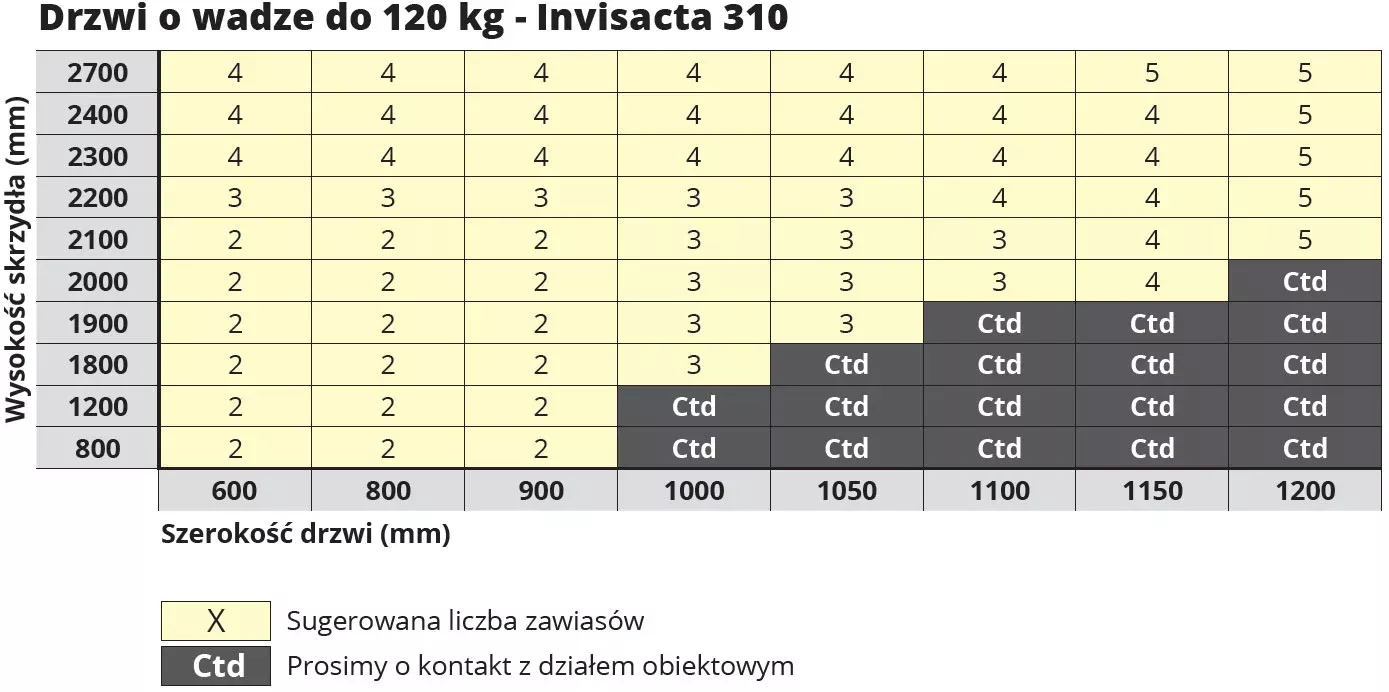

Poniższa tabela informuje o tym, ile zawiasów Invisacta 310 należy zastosować na skrzydle o wadze do 120 kg w zależności od jego wysokości i szerokości.

Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.

Zastosowanie zamykacza na drzwiach skutkuje obniżeniem nośności zawiasów o 20%. W celu uzyskania szczegółowych informacji, rekomendujemy kontakt z Działem Obiektowym.

Minimalna grubość skrzydła

Minimalna grubość skrzydła drzwi, na których można zastosować zawias Invisacta 310 wynosi 40 mm.

W przypadku skrzydeł o większej grubości, zwiększeniu ulegają wymiary F i G, jak zostało to zaprezentowane w zamieszczonej powyżej tabeli.

Uniwersalność skrzydła

Modele Invisacta 310 mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Uniwersalność skrzydła jest możliwa do uzyskania przy symetrycznym montażu zawiasów oraz zainstalowaniu klamki w połowie wysokości skrzydła. Wówczas obracając skrzydło w osi pionowej i/lub poziomej, uzyskuje się skrzydło lewe lub prawe.

Dokumenty techniczne

Model Invisacta 310 posiada Oznakowanie CE, Deklarację Właściwości Użytkowych, wystawioną przez producenta - firmę OTLAV oraz certyfikat Stałości Właściwości Użytkowych wydany przez instytut ift Rosenheim. Ponadto zawias został przebadany na 90 minut odporności ogniowej, co potwierdzają certyfikaty DMT i UL.

Montaż - głębokość frezowania

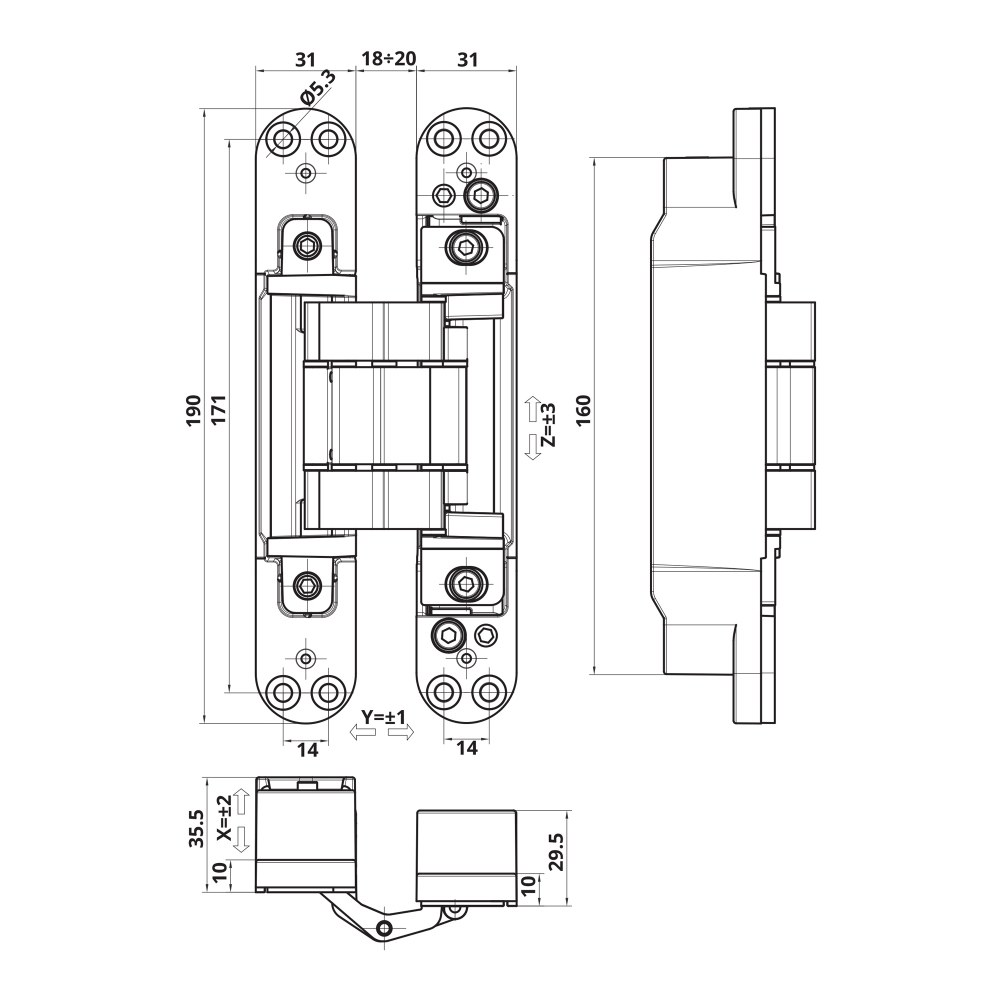

Poniższe grafiki prezentują prawidłowe wymiary frezowania w skrzydle i ościeżnicy. Minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 30 mm, a głębokość frezowania w skrzydle 35,5 mm.



Przy wykonywaniu otworów rekomendowane jest zastosowanie frezu o średnicy 16 mm oraz prowadzenia frezu o średnicy 27 mm.

Użytkowanie - regulacja 3D

Po zamontowaniu zawiasów, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja jest wykonywana za pomocą klucza imbusowego i nie wymaga demontażu skrzydła.

  • Regulacja pozioma (mechaniczna): +/- 2 mm
  • Regulacja pionowa (manualna): +/- 3 mm
  • Regulacja głębokości (manualna): +/- 1 mm

Wykonywana przy użyciu zawiasów regulacja nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
