ZAWIAS WPUSZCZANY INVISACTA 300 3-D 60 KG POZŁACANY [NOWY KOD OT-IN300-120VO02]

Niedostępny

OT-IN300-120O802
2 7 3 1 1 1 0 10
146,10 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Otlav
Wykończenie: O8 - Polerowane złote
Materiał: Znal
Do drzwi: Przeciwpożarowych
Nośność dla 2 zawiasów (kg): 60
Nośność dla 3 zawiasów (kg): 70
Minimalna grubość drzwi (mm): 36
Cechy szczególne: 7 osi obrotu
Rodzaj drzwi: Bez przylgi
Materiał drzwi: Drewniane

Wersje produktu

Opis produktu

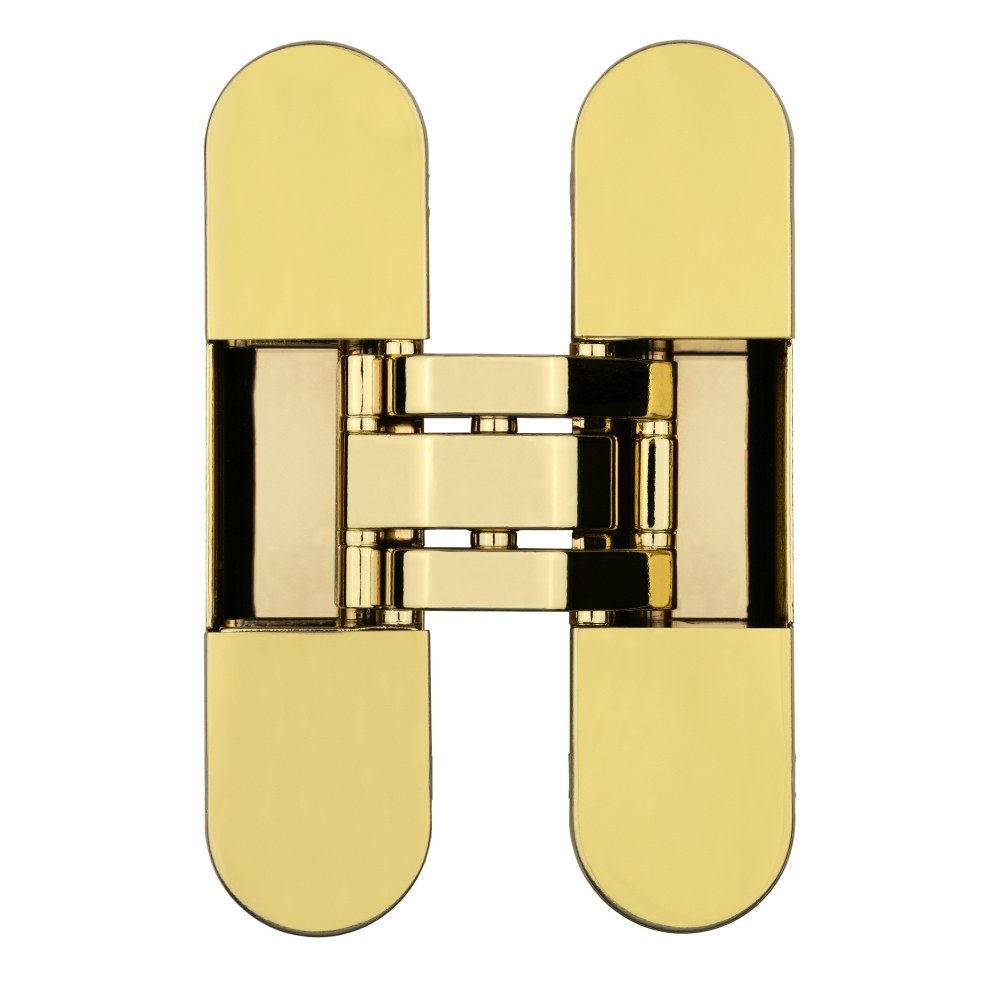

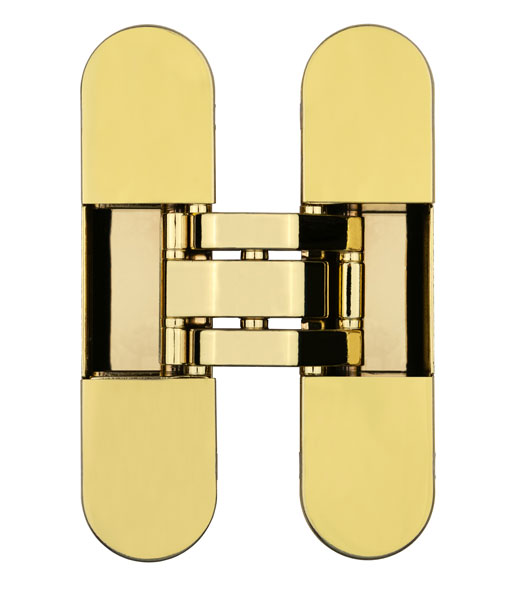

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych, bezprzylgowych o minimalnej grubości skrzydła 36 mm. Siedem osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Prezentowany model jest dostępny w wykończeniu pozłacanym.

Dokumenty techniczne i badania

Model Invisacta 300 został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę OTLAV oraz certyfikat Stałości Właściwości Użytkowych wydany przez uznany niemiecki instytut ift Rosenheim.

Odporność ogniowa

Ponadto zawias został przebadany na 30 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych.

Ilość zawiasów

Nośność dla 2 / 3 zawiasów

Para zawiasów Invisacta 300 jest odpowiednia do zamontowania na drzwiach drewnianych o wymiarach 600/900 na 2100 i oferuje nośność 60 kg. Z kolei trzy zawiasy zainstalowane na skrzydle o standardowych wymiarach zapewniają nośność 70 kg.

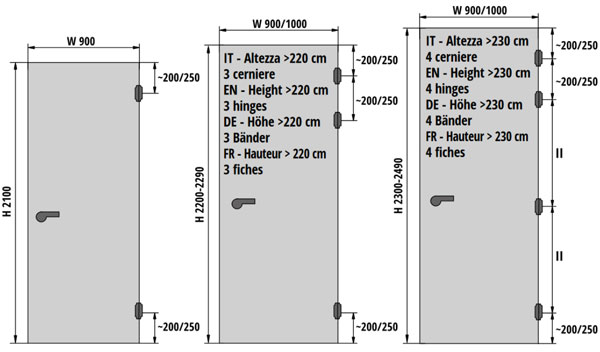

Drzwi o wysokości powyżej 2200 / 2300 mm

W przypadku drzwi o wysokości wynoszącej co najmniej 2200 mm, konieczne jest zastosowanie dodatkowego, trzeciego zawiasu, a w drzwiach o wysokości 2300 mm lub większej niezbędne jest zamontowanie czterech zawiasów.

Podczas instalacji należy zwrócić uwagę na to, aby zachować odpowiedni dystans pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego / dolnego zawiasu w prawidłowej odległości od górnej / dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na obrazku.



Regulacja 3D

Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.


Regulacja pozioma (mechaniczna): +/- 1 mm
Regulacja pionowa (manualna): +/- 2 mm
Regulacja głębokości (manualna): +/- 1 mm

Uniwersalność skrzydła

Zawiasy Invisacta 300 mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania zarówno w drzwiach znajdujących się w domach i mieszkaniach, jak i w drzwiach w obiektach użyteczności publicznej takich jak: biura, urzędy, obiekty noclegowe itp.

Symetryczny montaż zawiasów na skrzydle

Uniwersalność skrzydła jest możliwa do uzyskania przy symetrycznym montażu zawiasów oraz zainstalowaniu klamki w połowie wysokości skrzydła. Wówczas obracając skrzydło w osi pionowej i/lub poziomej, uzyskuje się skrzydło lewe lub prawe.

Głębokość frezowania

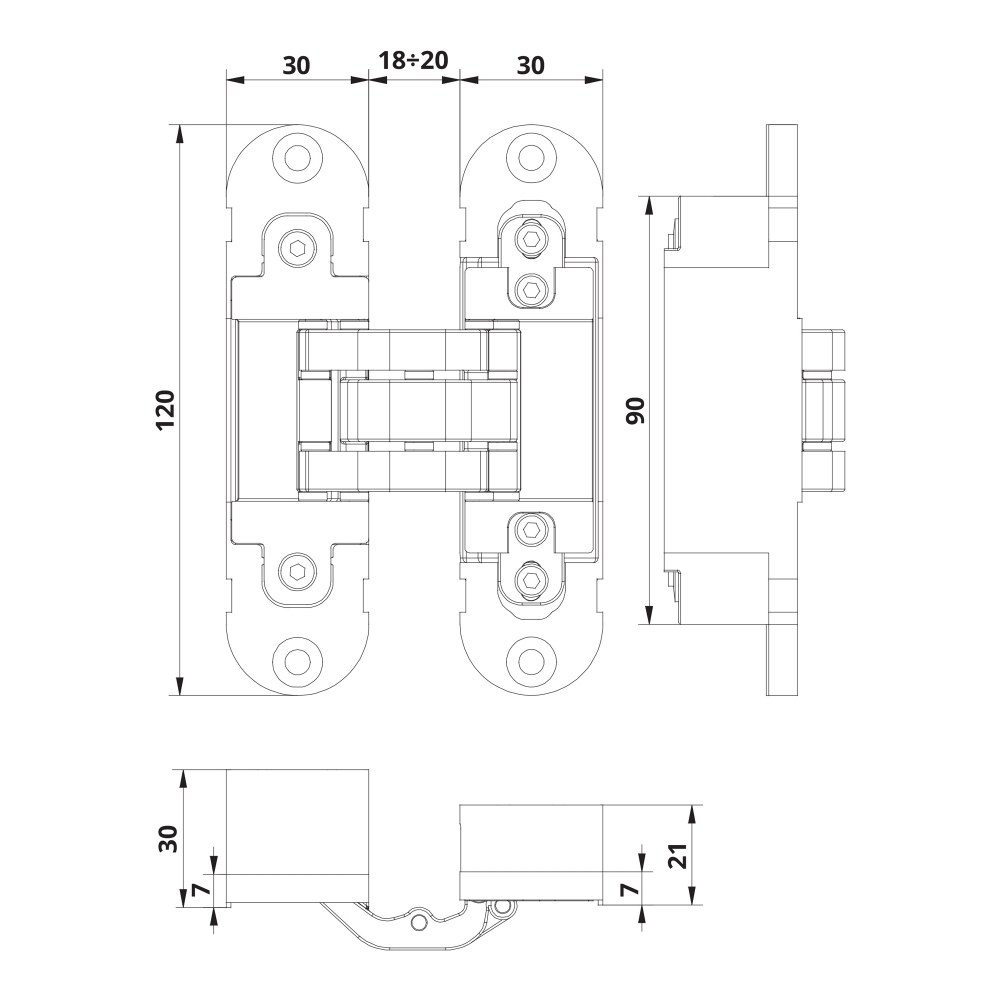

Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 21 mm.

Na osobne zamówienie można zaopatrzyć się w specjalne przyrządy do montażu (aluminiowy oraz wykonany z nylonu), umożliwiające precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.

Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, nawet tych intensywnie użytkowanych.

Akcesoria dodatkowe

Oprócz dedykowanych przyrządów montażowych, akcesoria montażowe obejmują również płytkę montażową oraz zestawy podkładek dystansowych.

Kolejnym praktycznym rozwiązaniem jest zastosowanie stabilizatora skrzydła, który utrzymuje skrzydło w jednej linii z ościeżnicą, zapobiegając deformacji skrzydła oraz ułatwiając pracę zawiasów.

Do zawiasów Invisacta 300 można również dokupić nakładki dostępne w kilku wariantach wykończeń kolorystycznych. Dzięki ich zastosowaniu można łatwo dopasować zawias
do kolorystyki skrzydła drzwi, a nawet do wystroju konkretnego pomieszczenia.
