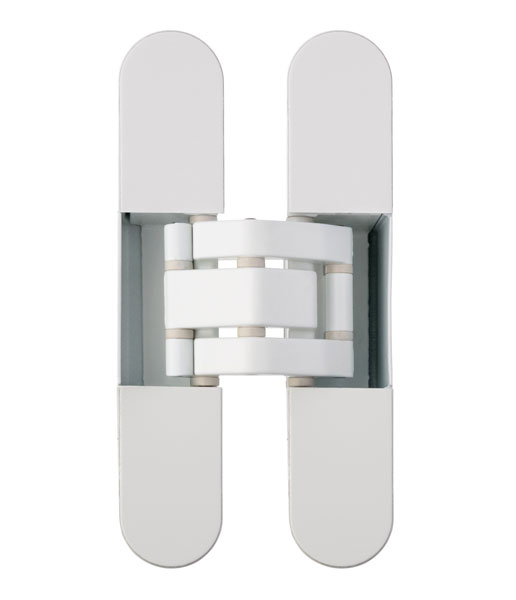

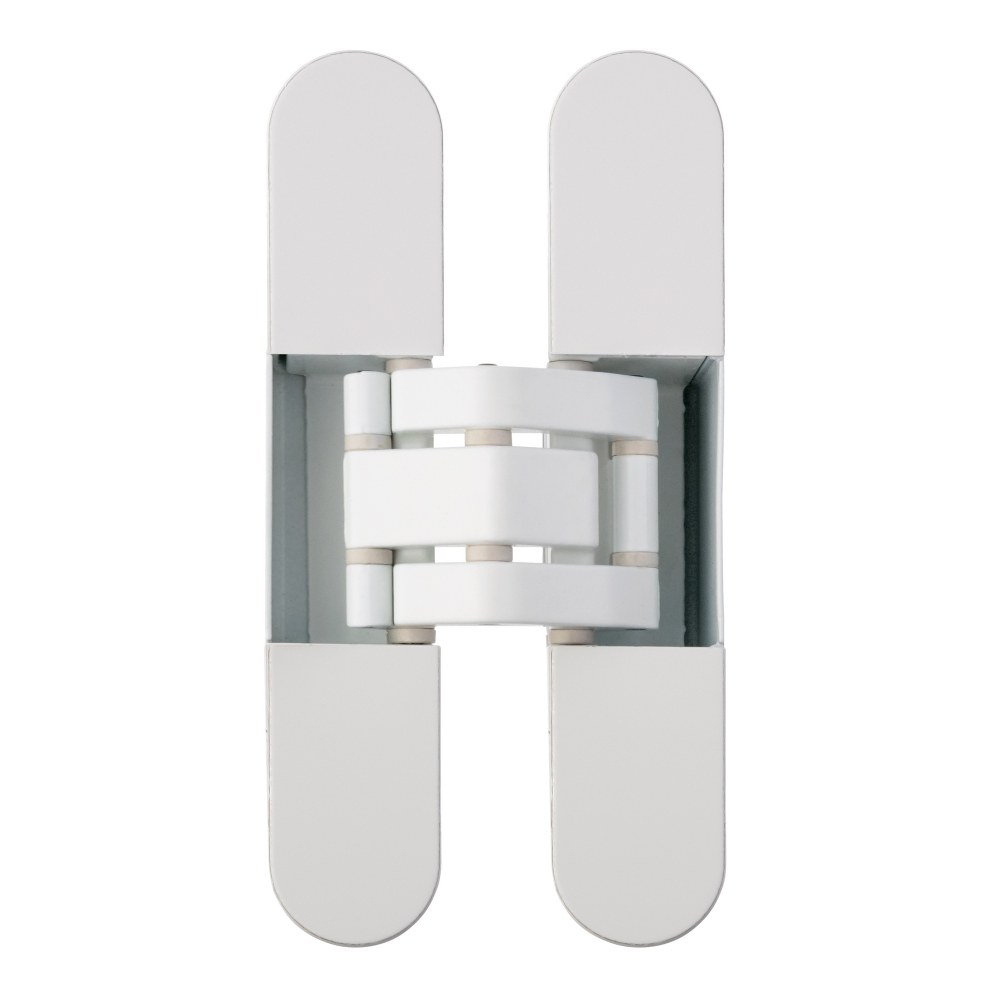

ZAWIAS WPUSZCZANY INVISACTA 235 3-D TPP 40 KG LAKIEROWANY NA BIAŁO

Na zamówienie

5-8 tygodni

OT-IN235-1209P14
68,36 zł / szt.
VAT 23%
Gdzie kupić

Parametry techniczne

Producent: Otlav
Wykończenie: 9P - plastyfikowane białe RAL 9016
Materiał: Znal
Nośność dla 2 zawiasów (kg): 40
Materiał drzwi: Drewniane

Wersje produktu

Produkt Dostępność Cena

Na zamówienie

5-8 tyg

68,36 zł / szt.
VAT 23%

Na zamówienie

5-8 tyg

61,46 zł / szt.
VAT 23%

Na zamówienie

do 4 tyg

71,22 zł / szt.
VAT 23%

Na zamówienie

5-8 tyg

68,36 zł / szt.
VAT 23%

Opis produktu

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości) dedykowany do drzwi drewnianych, z odwróconą przylgą o minimalnej grubości skrzydła 30 mm.

Siedem osi obrotu

Siedem osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Jego mechanizm oraz ramiona wykonane zostały ze znalu, a obudowa z termoplastycznego polimeru.

Dokumenty techniczne i badania

Model Invisacta 235 został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę OTLAV.

Wykończenie

Prezentowany model jest dostępny w wykończeniu lakierowanym na biało (RAL 9016).

Ilość zawiasów

Nośność dla 2 zawiasów

Para zawiasów Invisacta 235 jest odpowiednia do instalacji na drzwiach drewnianych o wymiarach 600/900 na 2100 i oferuje nośność 40 kg.

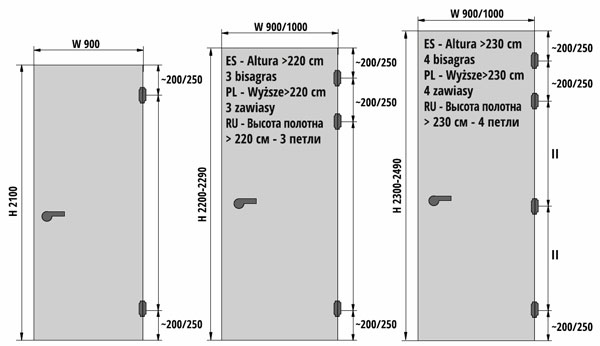

Drzwi o wysokości powyżej 2200 / 2300 mm

W przypadku drzwi o wysokości wynoszącej co najmniej 2200 mm, konieczne jest zastosowanie dodatkowego, trzeciego zawiasu, a w drzwiach o wysokości 2300 mm lub większej niezbędne jest zamontowanie czterech zawiasów.

Podczas instalacji należy zwrócić uwagę na to, aby zachować odpowiedni dystans pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego / dolnego zawiasu w prawidłowej odległości od górnej / dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na obrazku.

Regulacja 3D

Po zamontowaniu zawiasów ich położenie można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości) za pomocą zwykłego klucza imbusowego.

  • Regulacja pozioma (mechaniczna): +/- 1 mm
  • Regulacja pionowa (manualna): +/- 2 mm
  • Regulacja głębokości (manualna): +/- 1 mm

Uniwersalność skrzydła


Zawiasy Invisacta 235 mogą być stosowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do zastosowania zarówno w drzwiach znajdujących się w domach i mieszkaniach, jak i w drzwiach w obiektach użyteczności publicznej takich jak: biura, urzędy, obiekty noclegowe itp.

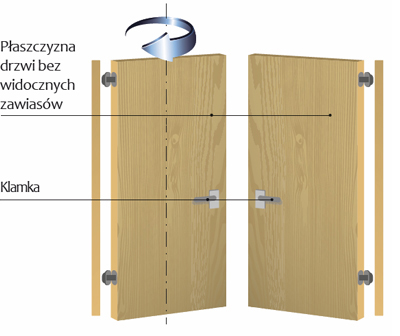

Symetryczny montaż zawiasów

Uniwersalność skrzydła jest możliwa do uzyskania przy symetrycznym montażu zawiasów oraz zainstalowaniu klamki w połowie wysokości skrzydła. Wówczas obracając skrzydło w osi pionowej i/lub poziomej, uzyskuje się skrzydło lewe lub prawe.

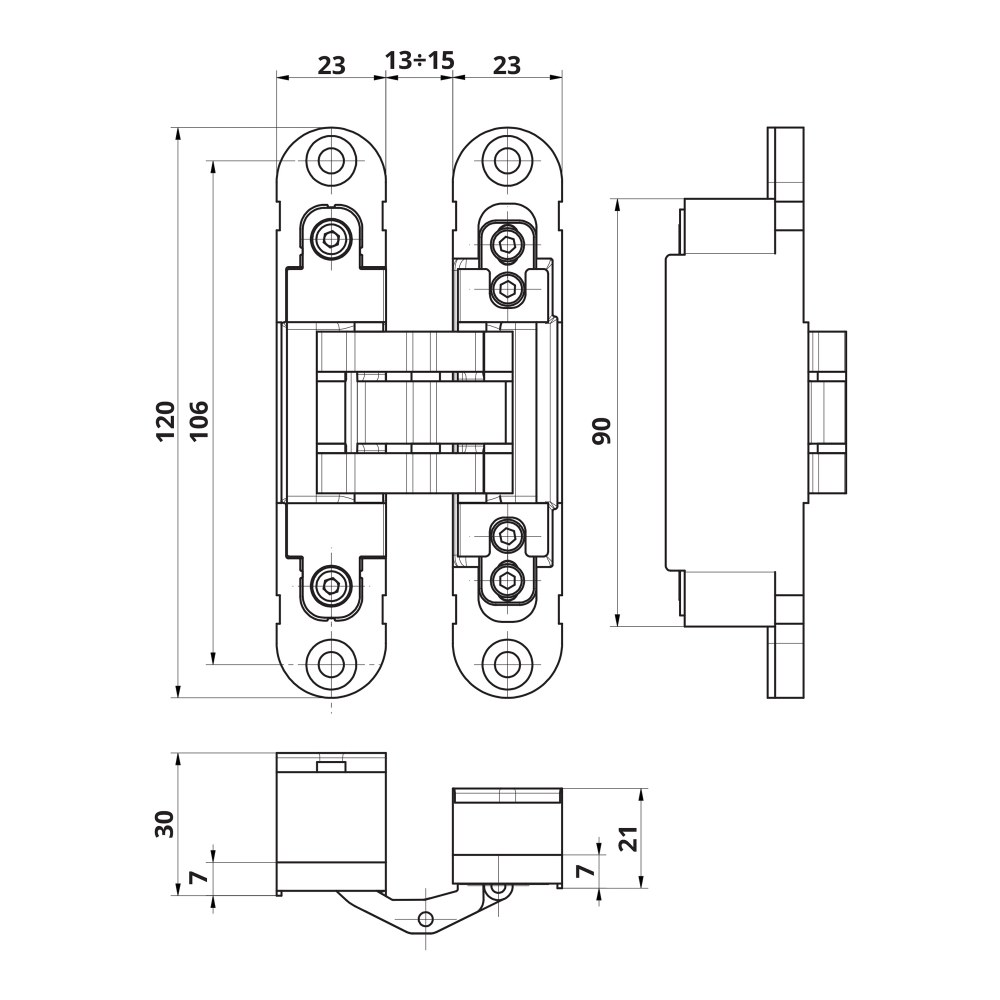

Głębokość frezowania

Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 21 mm.

Przyrządy montażowe

Na osobne zamówienie można zaopatrzyć się w specjalne przyrządy do montażu (aluminiowy oraz wykonany z nylonu), umożliwiające precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.

Prawidłowe osadzenie zawiasów

Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, nawet tych intensywnie użytkowanych.



Akcesoria dodatkowe

Pozostałe akcesoria montażowe obejmują płytkę montażową oraz zestawy podkładek dystansowych.

Stabilizator skrzydła

Innym praktycznym rozwiązaniem jest zastosowanie stabilizatora skrzydła, który utrzymuje skrzydło w jednej linii z ościeżnicą, zapobiegając deformacji skrzydła oraz ułatwiając pracę zawiasów.

Nakładki wciskane

Do zawiasów Invisacta 235 można również dokupić nakładki dostępne w kilku wariantach wykończeń kolorystycznych i montowane na wcisk. Dzięki ich zastosowaniu można łatwo dopasować zawias do kolorystyki skrzydła drzwi, a nawet do wystroju konkretnego pomieszczenia.

Marka

Otlav to uznana europejska marka specjalizująca się w produkcji zawiasów do drzwi i do okien od ponad 50 lat. Produkcja odbywa się w jednej z najnowocześniejszych fabryk w Europie, a najważniejszymi cechami produkowanych zawiasów są ich wysoka jakość oraz funkcjonalność. Najwyższe standardy, którymi kieruje się Otlav dotyczą nie tylko samych produktów, ale także całej działalności firmy, szacunku dla pracowników oraz środowiska naturalnego.
