ZAWIAS EXACTA 3-D OT 495 200 9,5x55mm (4T) STAL NIERDZEWNA MATOWA
Dostępny
Parametry techniczne
| Wykończenie: | IM - Matowe |
| Materiał: | Stal nierdzewna |
| Certyfikat CE: | Tak |
| Do drzwi: | Przeciwpożarowych |
| Średnica (mm): | Ø 20 |
| Nośność dla 2 zawiasów (kg): | 120 |
| Materiał drzwi: | Drewniane |
| Ilość trzpieni: | 4 |
| Rodzaj drzwi: | Z przylgą |
| Regulacja: | 3-D |
Wersje produktu
| Produkt | Dostępność | Cena | |
 | Dostępny | 186,81 zł / szt. VAT 23% |
Opis produktu

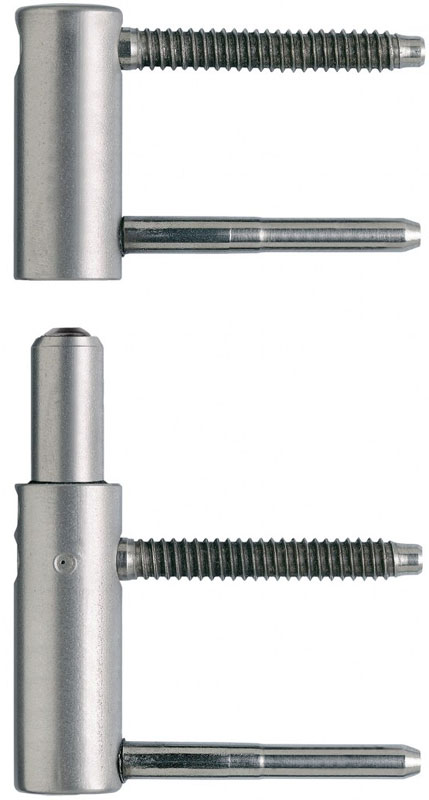

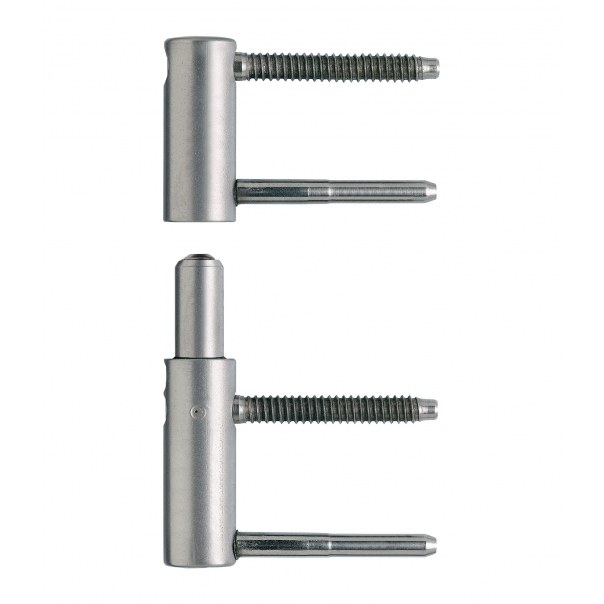

Zawias Exacta o średnicy 20 mm został wykonany ze stali i wyposażony w cztery trzpienie, każdy z nich ma długość 55 mm. Jest dedykowany do drewnianych drzwi przylgowych, także przeciwpożarowych. Występuje w wykończeniu matowym.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów Exacta OT 495 o średnicy 20 mm należy zastosować na skrzydle o wadze do 120 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut ift Rosenheim przeprowadził badania właściwości użytkowych zgodnie z wymogami europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 1, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania. Zawias wkręcany Exacta OT 495 200 posiada również Oznakowanie CE i raport z badań DMT.
Montaż i użytkowanie
Zastosowana konstrukcja trzpieni umożliwia stabilne i pewne osadzenie zawiasu, a jego montaż ułatwiają specjalne, dedykowane przyrządy oraz zestawy montażowe dostępne na osobne zamówienie. Po zamocowaniu obu części zawiasu, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja wykonywana jest przy użyciu jednego klucza i nie wymaga demontażu skrzydła. Do modelu Exacta można dopasować liczne mosiężne, aluminiowe i nylonowe nasadki, które są dostępne w szerokim wyborze atrakcyjnych wykończeń kolorystycznych.
