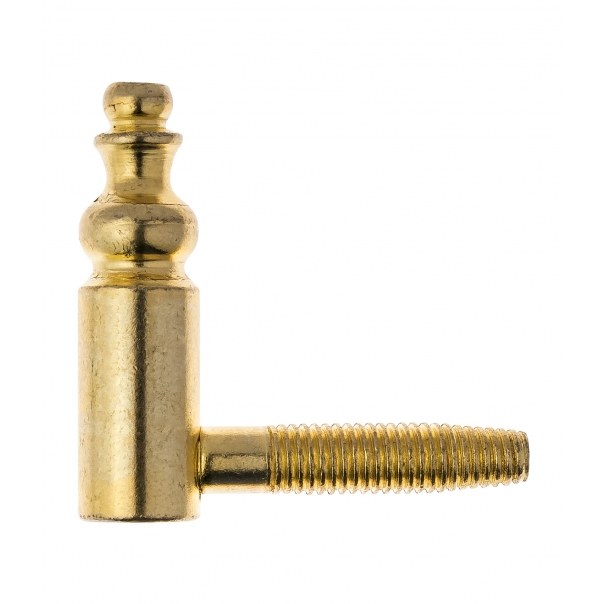

GÓRNA CZĘŚĆ ZAWIASU OT 190 130 7,6x35mm MOSIĄDZOWANA
Dostępny
Parametry techniczne
| Wykończenie: | O0 - Mosiądzowane |
| Średnica (mm): | Ø 13 |
| Materiał drzwi: | Drewniane |
| Ilość trzpieni: | 1 |
| Rodzaj drzwi: | Z przylgą |
Wersje produktu
| Produkt | Dostępność | Cena | |
 | Dostępny | 2,03 zł / szt. VAT 23% | |
 | Dostępny | 1,92 zł / szt. VAT 23% |
Opis produktu
Górna część zawiasu OT 190 o średnicy 13 mm została wykonana ze stali i wyposażona w jeden trzpień o długości 35 mm. Występuje w wykończeniu mosiądzowanym i jest dedykowana do zastosowania wraz z dolną częścią na drzwiach przylgowych wykonanych z drewna.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT 190 o średnicy 13 mm należy zastosować na skrzydle o wadze do 40 kg w zależności od jego wysokości i szerokości.
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut T2i przeprowadził badania właściwości użytkowych zgodnie z wymogami zunifikowanej europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 3, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.
