ZAWIAS WPUSZCZANY TRZYCZĘŚCIOWY Z REGULACJĄ, PŁYTKA NIEWIDOCZNA, GALWANIZOWANY NA BIAŁO
Zawias wpuszczany trzyczęściowy dedykowany do zastosowania w drzwiach profilowych aluminiowych oraz w drzwiach stalowych. Sklasyfikowany zgodnie z wymogami europejskiej normy EN 1935.
Zobacz pełny opis| Producent: | IBFM |
| Seria: | BF 754 |
| Materiał | Stal |
| Wykończenie | Galwanizowane na biało |
| Do drzwi | Przeciwpożarowych |
| Materiał drzwi | Aluminiowe, Metalowe, Stalowe, PCV |
| Nośność dla 2 zawiasów (kg) | 160 |
Para zawiasów.
Opis produktu
Zawiasy wpuszczane trzyczęściowe dedykowane do zastosowania w drzwiach profilowych aluminiowych oraz w drzwiach stalowych, także przeciwpożarowych. Są one produkowane na terenie Unii Europejskiej i posiadają Oznaczenie CE. Zostały także sklasyfikowane zgodnie z wymogami europejskiej normy EN 1935:2002. Opisywany model jest dostępny w wykończeniu galwanizowanym na biało.
Dobór - nośność i ilość zawiasów na skrzydle
Para zawiasów serii 754E zamontowana na skrzydle drzwiowym o standardowych wymiarach 600/900 na 2100 mm oferuje nośność 160 kg. Przy dobieraniu zawiasów do skrzydeł o większej szerokości lub wadze, należy posłużyć się poniższą tabelą.
Montaż i użytkowanie
Po zamontowaniu zawiasów, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości).
Regulacja jest wykonywana za pomocą klucza imbusowego i nie wymaga demontażu skrzydła.
Parametry techniczne
| Producent: | IBFM |
| Seria: | BF 754 |
| Materiał | Stal |
| Wykończenie | Galwanizowane na biało |
| Do drzwi | Przeciwpożarowych |
| Materiał drzwi | Aluminiowe, Metalowe, Stalowe, PCV |
| Nośność dla 2 zawiasów (kg) | 160 |
| Nośność dla 3 zawiasów (kg) | 250 |
| Rodzaj drzwi | Z przylgą |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | Jednoosiowy |
| Kąt otwarcia | 101° |
Warianty produktu
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 5 MB
Instrukcje montażu
Rozmiar pliku: 459 KB

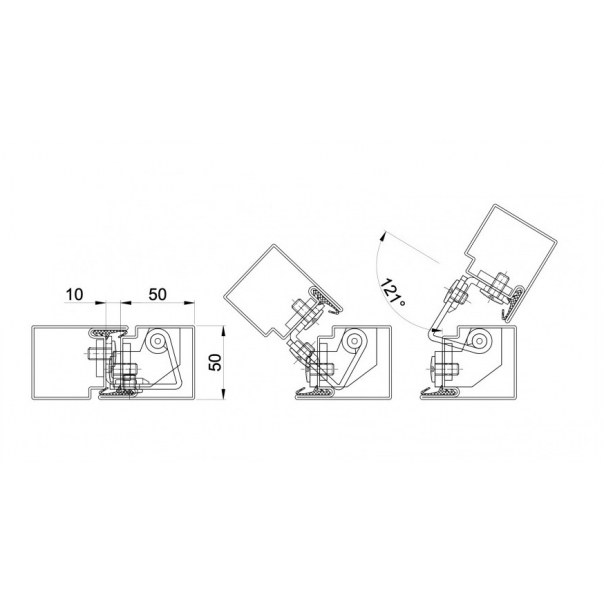

Rysunki techniczne
Rozmiar pliku: 152 KB
IBFM (Industria Briantea Ferramenta Minuteria) to założona w 1947 roku w miejscowości Monza rodzinna włoska firma zajmująca się produkcją okuć do drzwi i bram. Jej oferta obejmuje między innymi zamki hakowe, zasuwy czołowe, zawiasy wahadłowe, zamykacze sprężynowe, przytrzymywacze drzwiowe, maskownice podłogowe oraz ograniczniki otwarcia. Obecnie cały proces produkcji odbywa się w nowoczesnym zakładzie o powierzchni ponad 10 000 m² znajdującym się w miejscowości Desio. Asortyment oferowanych rozwiązań jest stale poszerzany o nowe produkty, które trafiają nie tylko na lokalny rynek włoski, ale są także eksportowane do 25 krajów na całym świecie.
