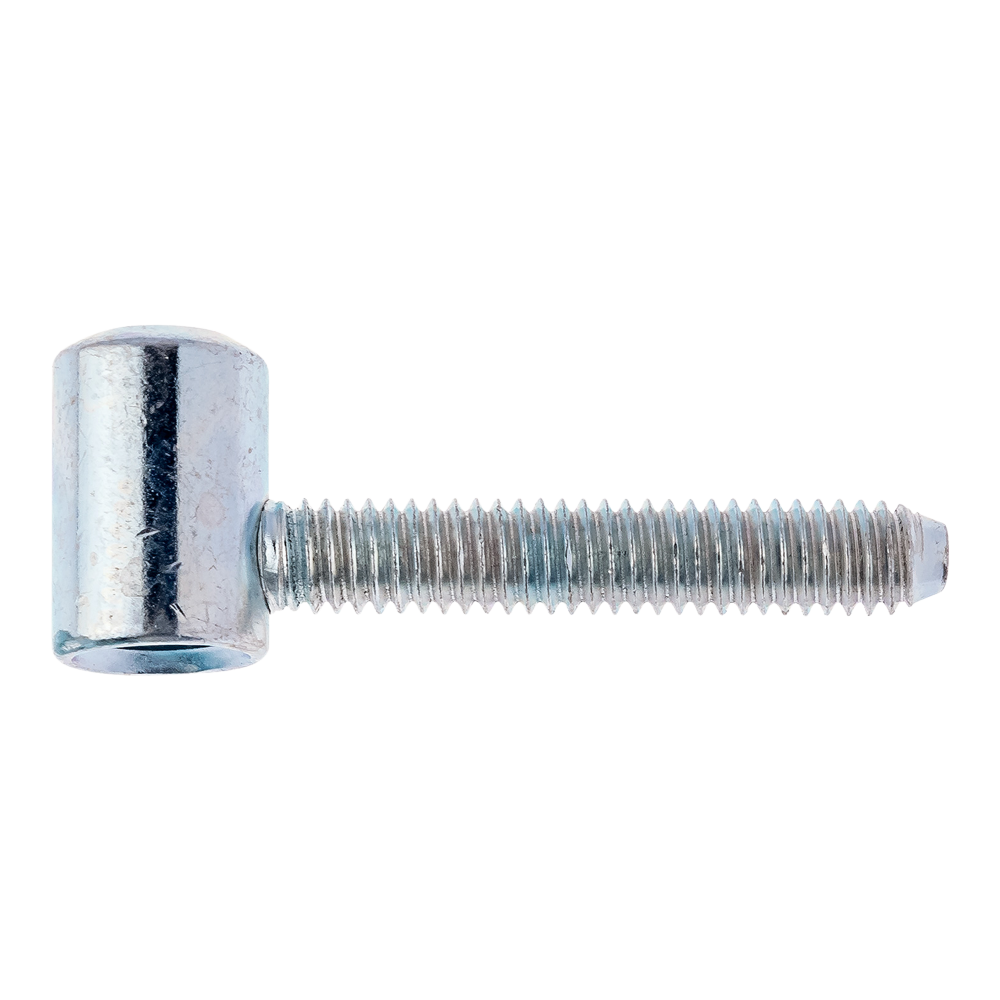

GÓRNA CZĘŚĆ ZAWIASU OT P09 130 M7x40mm GALWANIZOWANA NA BIAŁO
Górna część zawiasu OT P09 o średnicy 13 mm dedykowana do zastosowania wraz z dolną częścią na drzwiach drewnianych i profilowych. Odpowiednia do drzwi o maksymalnej wadze 20 kg. Posiada wykończenie H0 - galwanizowane na biało.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT P09 |
| Materiał | Stal |
| Wykończenie | H0 - galwanizowane na biało |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Wkręcany |
| Średnica (mm) | 13 |
Górna część zawiasu w ilości zależnej od rodzaju opakowania.
Opis produktu
Górna część zawiasu OT P09 o średnicy 13 mm jest dedykowana do zastosowania wraz z dolną częścią na drzwiach przylgowych profilowych wykonanych z PCV. Jest wykonana ze stali i występuje w wykończeniu galwanizowanym na biało.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT P09 o średnicy 13 mm należy zastosować na skrzydle o wadze do 40 kg w zależności od jego wysokości i szerokości.
.jpg)
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut T2i przeprowadził badania właściwości użytkowych zgodnie z wymogami zunifikowanej europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 3, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.
Parametry techniczne
Produkty podobne
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 33 KB
Rysunki techniczne
Rozmiar pliku: 150 KB
Otlav to włoska marka posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił firmie dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie Otlav eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
