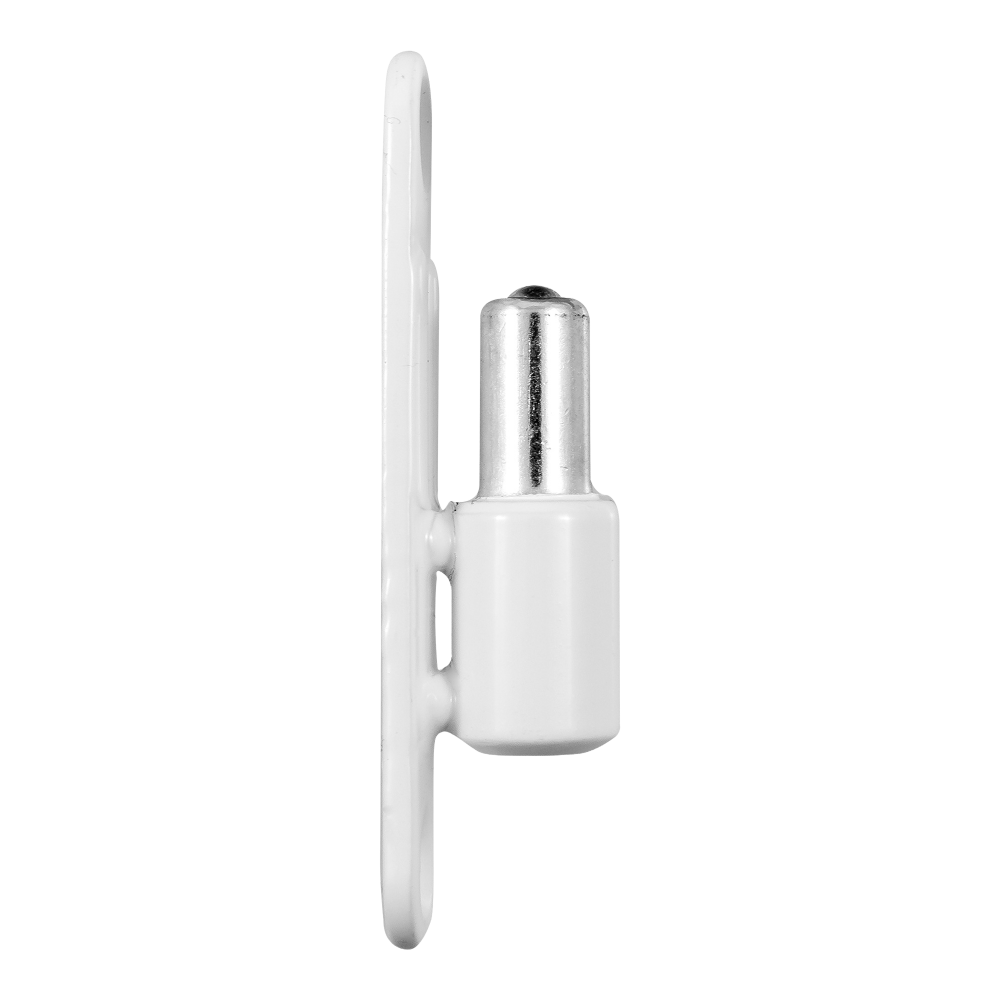

DOLNA CZĘŚĆ ZAWIASU OT P09 130 PLASTYFIKOWANA BIAŁA RAL 9010
Dolna część zawiasu OT P09 o średnicy 13 mm dedykowana do zastosowania wraz z górną częścią na drewnianych drzwiach przylgowych oraz na drzwiach profilowych z PCV. Posiada wykończenie P3 - plastyfikowane białe RAL 9010.
Zobacz pełny opis| Producent: | Otlav |
| Seria: | OT P09 |
| Materiał | Stal |
| Wykończenie | P3 - plastyfikowane białe RAL 9010 |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Przykręcany |
| Średnica (mm) | 13 |
Dolna część zawiasu (ilość zależna od rodzaju opakowania).
Opis produktu
Dolna część zawiasu OT P09 o średnicy 13 mm jest dedykowana do zastosowania wraz z górną częścią na drzwiach przylgowych wykonanych z drewna oraz na drzwiach profilowych z PCV. Jest wykonana ze stali i występuje w wykończeniu plastyfikowanym białym RAL 9010.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Poniższa tabela informuje o tym, ile zawiasów OT P09 o średnicy 13 mm należy zastosować na skrzydle o wadze do 20 kg w zależności od jego wysokości i szerokości.
.jpg)
Podczas montażu należy zwrócić uwagę na to, aby zachować odpowiedni rozstaw pomiędzy poszczególnymi zawiasami. Niezbędne jest też zamontowanie górnego i dolnego zawiasu w prawidłowej odległości od górnej oraz dolnej krawędzi skrzydła, w taki sposób, jak zostało to zaprezentowane na poniższej grafice.
Dokumenty techniczne
Producent zawiasu OTLAV opublikował dla tego modelu Deklarację Właściwości Użytkowych. Dodatkowo instytut T2i przeprowadził badania właściwości użytkowych zgodnie z wymogami zunifikowanej europejskiej normy UNI EN 1935:2002-05 według zasad systemu oceny numer 3, przygotował raporty klasyfikacyjne oraz wydał certyfikat badania.
Parametry techniczne
| Producent: | Otlav |
| Seria: | OT P09 |
| Materiał | Stal |
| Wykończenie | P3 - plastyfikowane białe RAL 9010 |
| Do drzwi | Wewnętrznych |
| Rodzaj zawiasu | Przykręcany |
| Średnica (mm) | 13 |
| Ilość trzpieni | Brak |
| Nośność dla 2 zawiasów (kg) | 20 |
| Materiał drzwi | Drewniane |
| Materiał ościeżnicy | PCV |
| Rodzaj drzwi | Z przylgą |
| Regulacja | Bez regulacji |
Produkty podobne
Pliki do pobrania
Certyfikaty
Rozmiar pliku: 33 KB
Rysunki techniczne
Rozmiar pliku: 140 KB
Otlav to włoska marka posiadająca ponad 50 lat doświadczenia w projektowaniu oraz produkcji zawiasów do drzwi i okien. Jej oferta obejmuje zawiasy wpuszczane, wkręcane, przykręcane, przykręcano-wkręcane, a także przyrządy montażowe, nakładki, nasadki do zawiasów, stabilizatory skrzydła oraz inne akcesoria. Wzrost zainteresowania rozwiązaniami Otlav na przestrzeni ostatnich lat zapewnił firmie dynamiczny rozwój, dzięki czemu uzyskała ona wiodącą pozycję na rynku. Aby sprostać rosnącemu zapotrzebowaniu klientów i skrócić terminy dostaw, w zakładach Otlav wdrożony został całkowicie zautomatyzowany proces produkcji i magazynowania wyrobów gotowych. Obecnie Otlav eksportuje swoje produkty nie tylko do państw europejskich, ale także do kilkudziesięciu krajów położonych na innych kontynentach.
