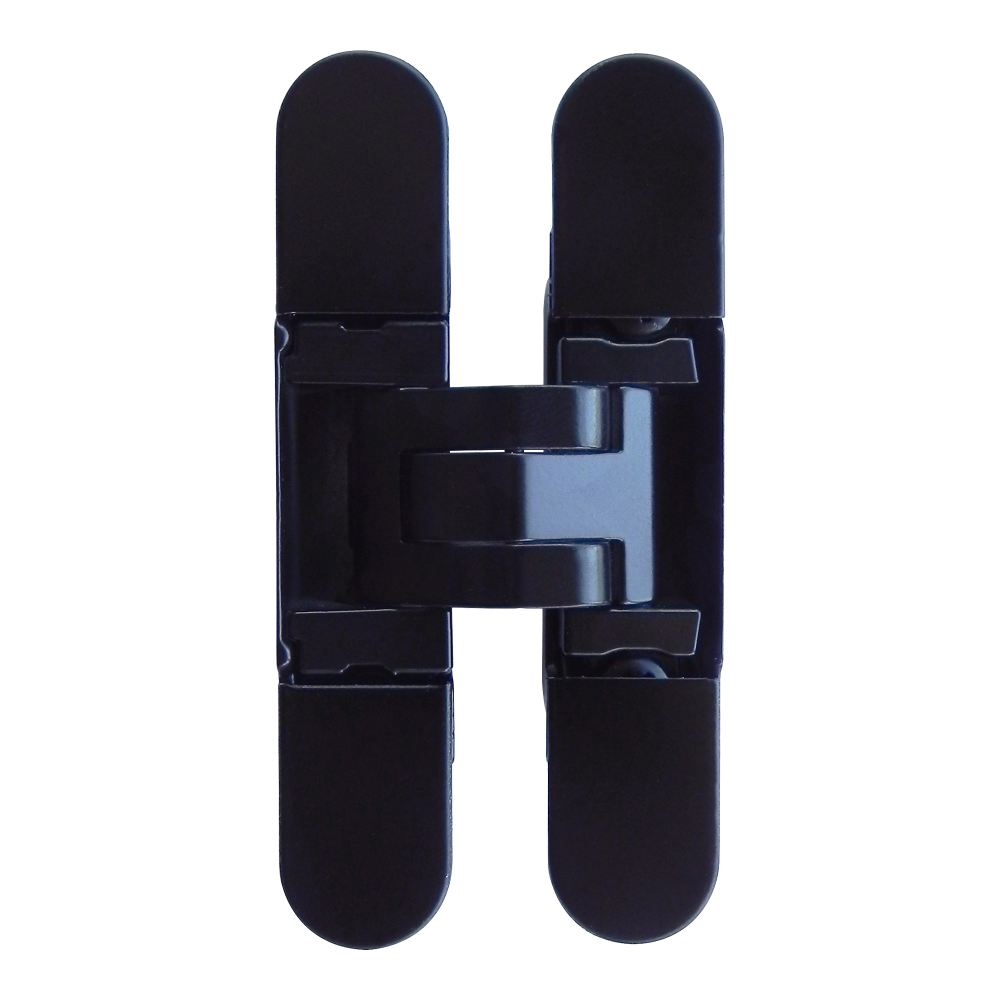

ZAWIAS WPUSZCZANY KUBIKINA K6100 CZARNY
Pięcioosiowy zawias wpuszczany dedykowany do paneli meblowych o minimalnej grubości skrzydła 20 mm.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubikina K6100 |
| Materiał | Znal, POM C |
| Wykończenie | Czarne |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 10.5 |

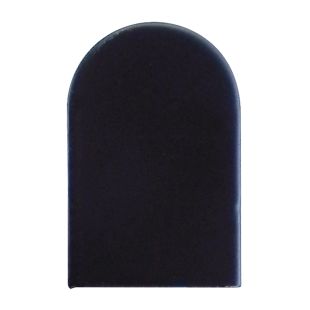

Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do pozbawionych przylgi drewnianych paneli meblowych, zamontowanych na ościeżnicy drewnianej, aluminiowej, stalowej lub wykonanej z PCV. Posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Kubikina K6100 - 10,5 kg (max) - 2 zawiasy
Kubikina K6100 - 14 kg (max) - 3 zawiasy
Kubikina K6100 - 19 kg (max) - 4 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Dokumenty techniczne
Zawiasy meblowe Kubikina K6100 zostały przebadane na zgodność z normą DIN EN 15570:2008-08 co potwierdza certyfikat DIM Rosenheim.
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do prawidłowego zamontowania zawiasów wynosi 16 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=10 mm | L=90 mm | CMT 177.100.11 oraz prowadzenia o średnicy Ø=30 mm.
Sposoby montażu
Panel zamocowany od wewnątrz
Kąt otwarcia wynosi 180 stopni, co umożliwia całkowite otwarcie panelu meblowego.
Warto zauważyć, że po jego zamknięciu zawiasy Kubikina K6100 nie są widoczne dzięki czemu znakomicie nadają się do zastosowania w nowoczesnych meblach, wyróżniających się modnym, minimalistycznym designem.
Kąt otwarcia od 0° do 180°
Na zamieszczonym obok rysunku zaprezentowany został panel meblowy w różnych położeniach uzależnionych od kąta jego otwarcia (od 0° do 180°). Widoczny po lewej stronie schemat dotyczy skrzydła zamocowanego od wewnątrz.
Panel zamocowany na zewnątrz
Zawias Kubikina K6100 opiera się na nowoczesnej konstrukcji zapewniającej niezawodność oraz wysoki komfort użytkowania drzwi meblowych. Jego zastosowanie sprawia, że meble stają się estetycznym elementem wystroju danego pomieszczenia.
Kąt otwarcia od 0° do 180°
Na zamieszczonym obok rysunku zaprezentowany został panel meblowy w różnych położeniach uzależnionych od kąta jego otwarcia (od 0° do 180°). Widoczny po prawej stronie schemat dotyczy skrzydła zamocowanego na zewnątrz.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=10 mm | L=90 mm | CMT 177.100.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
Po zamontowaniu zawiasów, położenie osadzonego przy ich użyciu skrzydła można regulować w trzech płaszczyznach (poziomej / pionowej / głębokości). Regulacja jest wykonywana za pomocą klucza imbusowego i nie wymaga demontażu skrzydła.
- Regulacja pozioma: +/- 1,5 mm
- Regulacja pionowa: +/- 1,5 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubikina K6100 |
| Materiał | Znal, POM C |
| Wykończenie | Czarne |
| Do drzwi | Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 10.5 |
| Nośność dla 3 zawiasów (kg) | 14 |
| Nośność dla 4 zawiasów (kg) | 19 |
| Minimalna grubość drzwi (mm) | 20 |
| Wysokość zawiasu | 72 / 72 mm |
| Szerokość zawiasu | 14 / 14 mm |
| Głębokość zawiasu | 16 / 16 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | - 1,5 mm, + 1,5 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 1,5 mm, - 1,5 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 5 osi obrotu, FullHD, Do paneli meblowych |
| Kąt otwarcia | 180° |
Warianty produktu

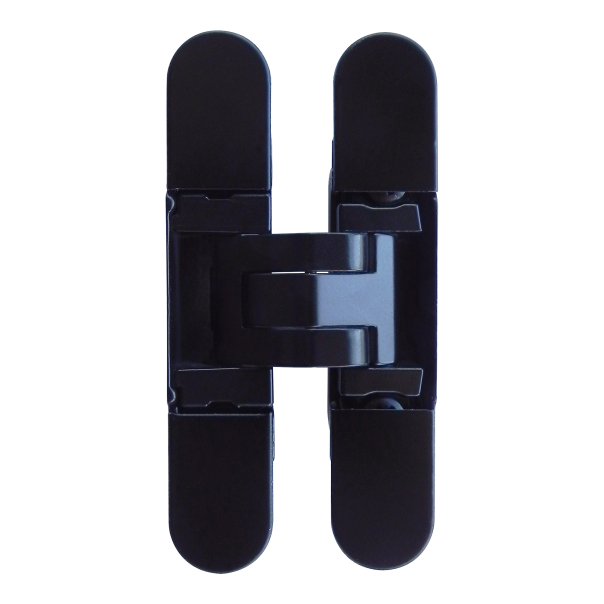

ZAWIAS WPUSZCZANY KUBIKINA K6100 CZARNY
