ZAWIAS WPUSZCZANY KUBICA K6700 (WKRĘCANE NAKŁADKI) CHROMOWANY MATOWY
Pięcioosiowy zawias wpuszczany do bezprzylgowych drzwi drewnianych. Odpowiedni do skrzydeł o minimalnej grubości 40 mm. Przebadany na 30 minut odporności ogniowej.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubica K6700 |
| Materiał | Znal |
| Wykończenie | Chromowane matowe |
| Do drzwi | Przeciwpożarowych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 50 |
Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości), dedykowany do drzwi drewnianych bezprzylgowych.
Wytrzymały zawias pięcioosiowy
Odpowiedni do skrzydeł o minimalnej grubości 37 mm. Pięć osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu. Jego kąt otwarcia wynosi 180°.
Prezentowany model jest dostępny w wykończeniu chromowanym matowym i posiada wkręcane nakładki.
Odporność ogniowa
Zawias Kubica K6700 został przebadany na 30 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych. Potwierdza to raport z badań przeprowadzonych we włoskim instytucie LAPI.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Kubica K6700 - 50 kg (max) - 2 zawiasy
Kubica K6700 - 70 kg (max) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zastosowanie
Zawiasy Kubica K6700 mogą zostać zainstalowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Regulacja 3D
- Regulacja pozioma: +3/- 2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Głębokość frezowania
Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 20 mm.
Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, zwłaszcza tych intensywnie użytkowanych.
Akcesoria dodatkowe
Na osobne zamówienie można zaopatrzyć się w specjalny aluminiowy przyrząd do montażu, umożliwiający precyzyjne frezowanie gniazd zarówno w skrzydle, jak i ościeżnicy.
Akcesoria montażowe
Dodatkowo do wyboru są również dedykowane płytki montażowe oraz szablony przeznaczone do precyzyjnego frezowania otworów w skrzydle i ościeżnicy.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubica K6700 |
| Materiał | Znal |
| Wykończenie | Chromowane matowe |
| Do drzwi | Przeciwpożarowych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 50 |
| Nośność dla 3 zawiasów (kg) | 70 |
| Trwałość | 200 000 cykli |
| Minimalna grubość drzwi (mm) | 40 |
| Wysokość zawiasu | 111,5 / 111,5 mm |
| Szerokość zawiasu | 29 / 29 mm |
| Głębokość zawiasu | 37 / 20,7 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | - 2 mm, + 3 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 3 mm, - 3 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 5 osi obrotu, FullHD |
| Ogniotrwałość (min) | 30 |
| Kąt otwarcia | 180° |
Warianty produktu
ZAWIAS WPUSZCZANY KUBICA K6700 (WKRĘCANE NAKŁADKI) CHROMOWANY MATOWY
ZAWIAS WPUSZCZANY KUBICA K6700 CHROMOWANY MATOWY

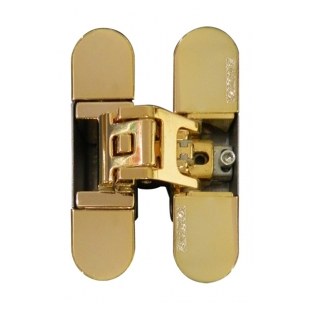

ZAWIAS WPUSZCZANY KUBICA K6700 POZŁACANY
ZAWIAS WPUSZCZANY KUBICA K6700 HD POZŁACANY
Produkty podobne
Produkty uzupełniające
Pliki do pobrania

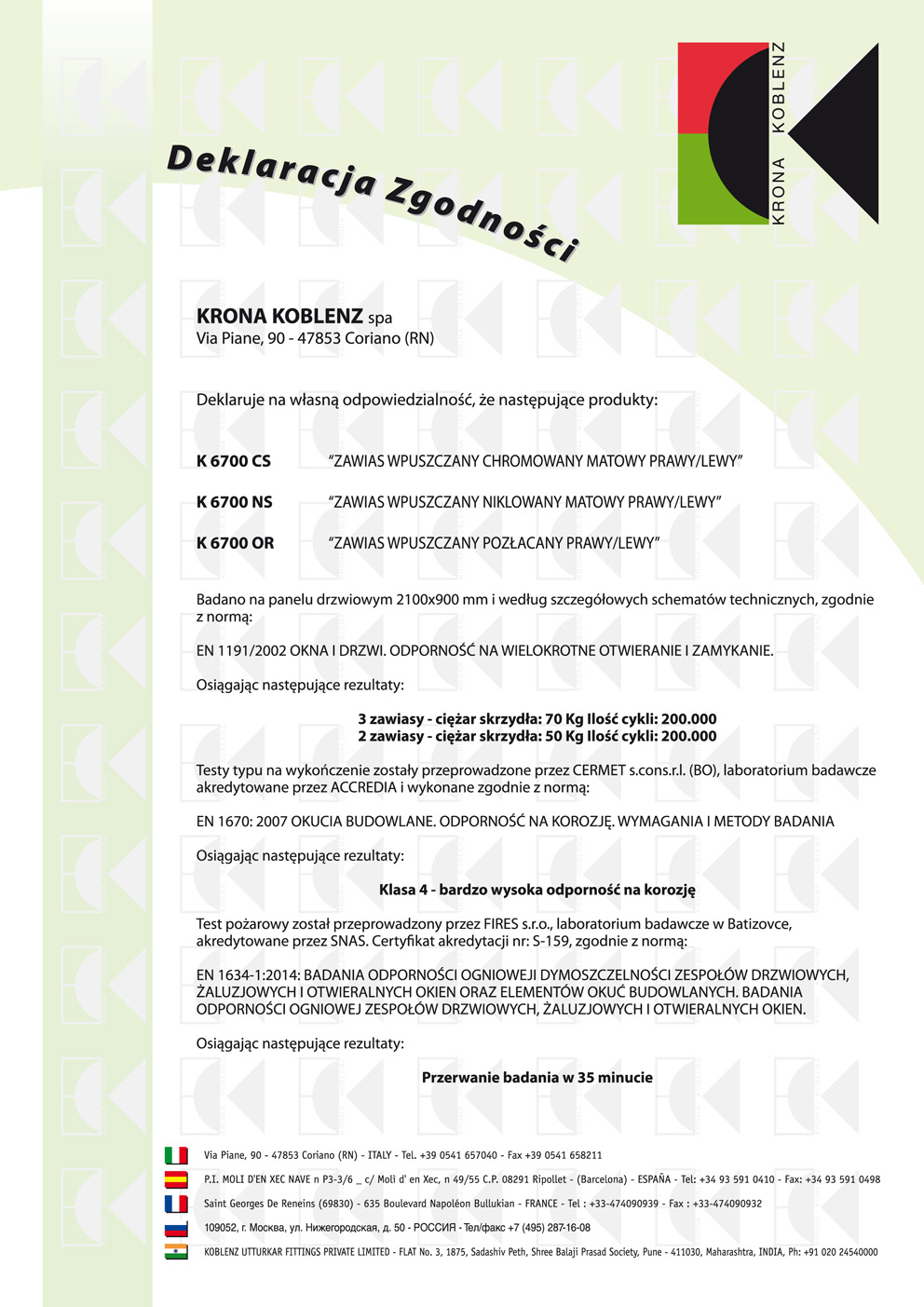

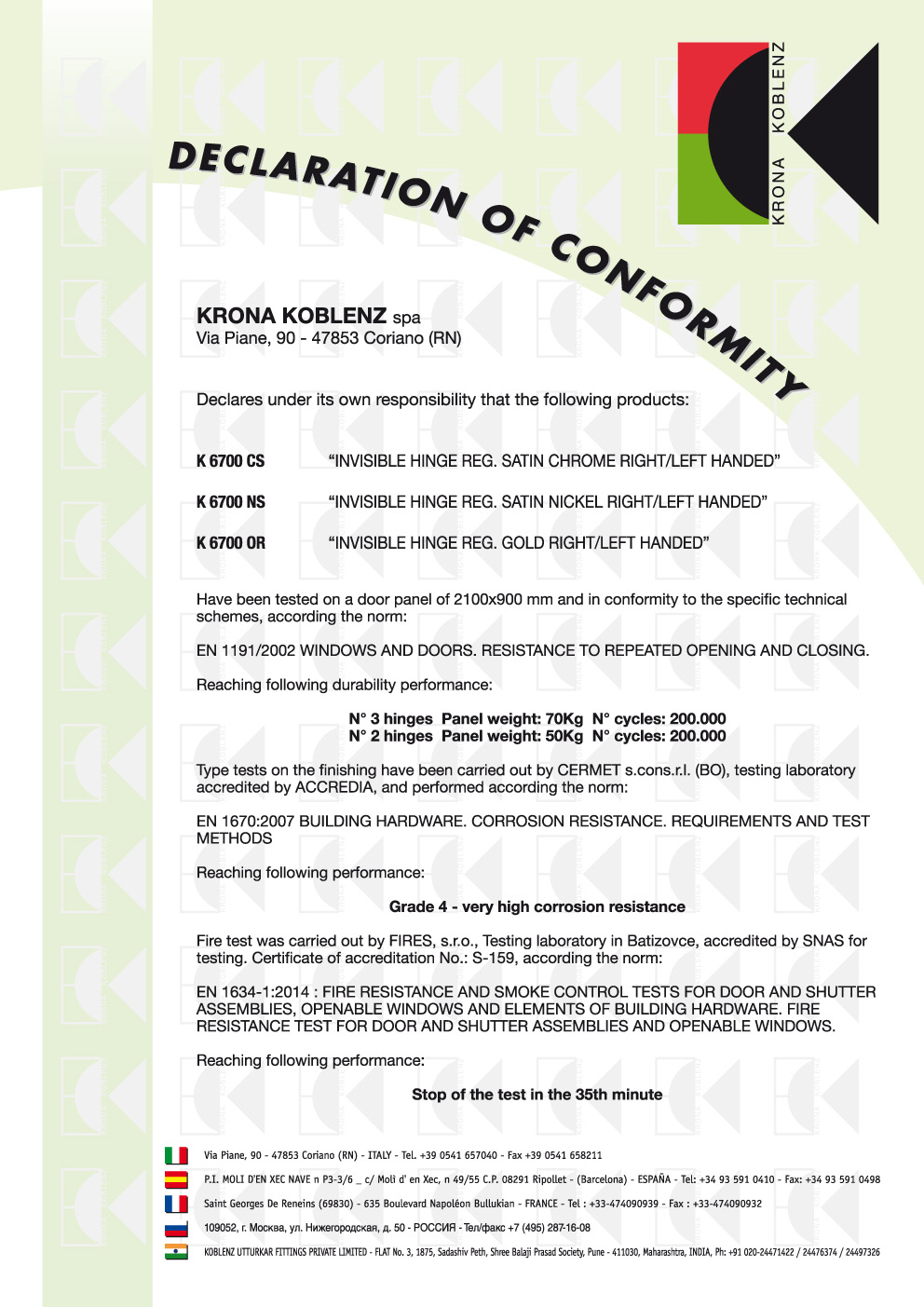

Certyfikaty
