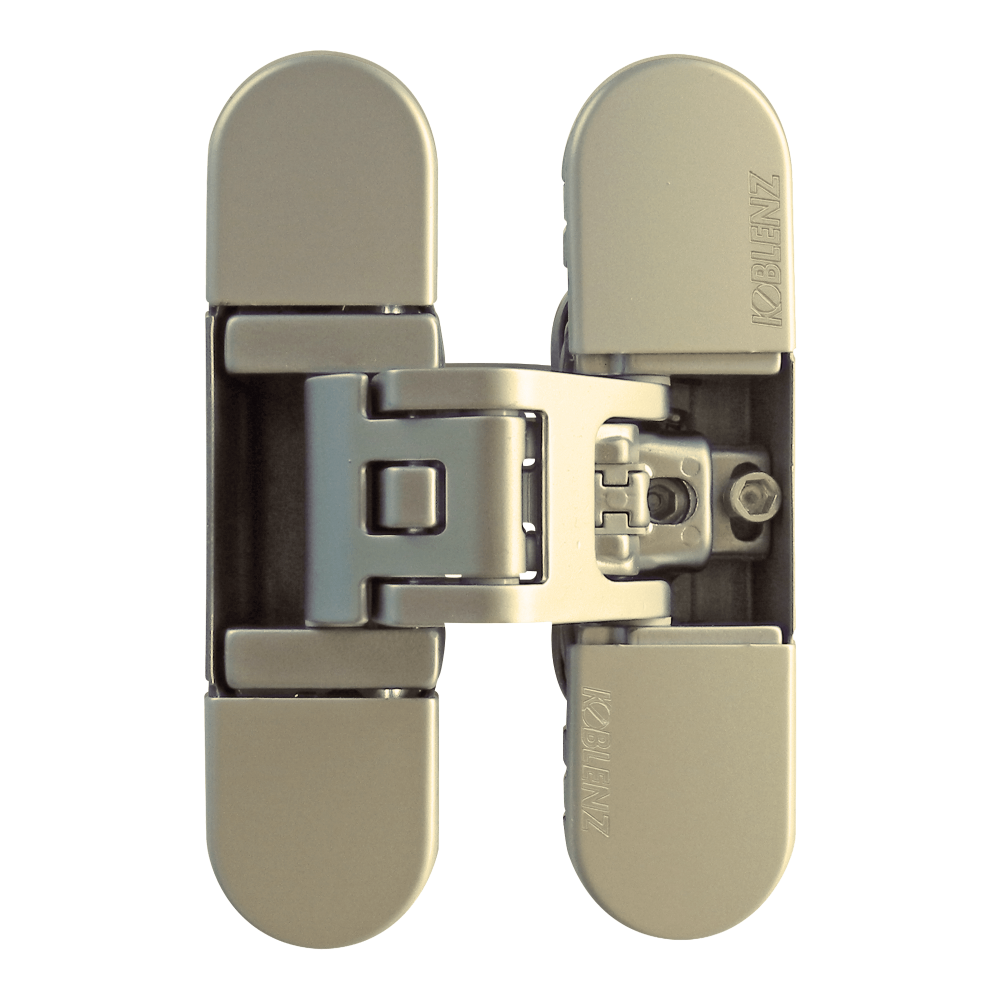

ZAWIAS WPUSZCZANY KUBICA K6700 HD NIKLOWANY MATOWY
Pięcioosiowy zawias wpuszczany do bezprzylgowych drzwi drewnianych. Odpowiedni do skrzydeł o minimalnej grubości 40 mm. Przebadany na 30 minut odporności ogniowej.
Zobacz pełny opis| Producent: | Koblenz |
| Seria: | Kubica K6700 |
| Materiał | Znal |
| Wykończenie | Niklowane matowe |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 50 |
Zawiasy w ilości zależnej od rodzaju opakowania, nakładki w kolorze zawiasu, akcesoria montażowe.
Opis produktu
Zawias wpuszczany z możliwością regulacji położenia skrzydła w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Dedykowany do drewnianych drzwi bezprzylgowych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej. Odpowiedni do drzwi przeciwpożarowych. Posiada wykończenie Full HD, które jest wykonywane przy użyciu zaawansowanej technologii polegającej na nanoszeniu powłoki na kompletnie złożony zawias, dzięki czemu wszystkie jego elementy mają identyczny kolor.
Dobór - ilość zawiasów i ich rozmieszczenie na skrzydle
Kubica K6700 - 50 kg (max) - 2 zawiasy
Kubica K6700 - 70 kg (max) - 3 zawiasy
Poniższe tabele określają zależność pomiędzy szerokością skrzydła, a rozstawem skrajnych zawiasów (górnego i dolnego). Wymiar B odnosi się do szerokości skrzydła, a wymiar C do rozstawu pomiędzy zawiasami.
Zawiasy wpuszczane Kubica K6700 mogą zostać zainstalowane zarówno na drzwiach lewych, jak i na drzwiach prawych. Są odpowiednie do bezprzylgowych drzwi drewnianych, zamontowanych na ościeżnicy drewnianej, aluminiowej lub stalowej.
Dokumenty techniczne
Zawiasy wpuszczane Kubica K6700 zostały przetestowane na odporność ogniową, dzięki czemu mogą być stosowane w drzwiach przeciwpożarowych. Przeprowadzone badania potwierdzają certyfikaty LAPI Spa i UL.
Montaż
Minimalna głębokość frezowania w ościeżnicy niezbędna do prawidłowego zamontowania zawiasów wynosi 21 mm.
W przypadku tego modelu zawiasu rekomendowane jest stosowanie frezu o następujących parametrach technicznych: Ø=16 mm | L=110 mm | CMT 177.161.11 oraz prowadzenia o średnicy Ø=30 mm.
Użytkowanie - regulacja 3D
- Regulacja pozioma: +3/- 2 mm
- Regulacja pionowa: +/- 3 mm
- Regulacja głębokości: +/- 1 mm
Wykonywana przy użyciu zawiasów regulacja, nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.
Parametry techniczne
| Producent: | Koblenz |
| Seria: | Kubica K6700 |
| Materiał | Znal |
| Wykończenie | Niklowane matowe |
| Do drzwi | Przeciwpożarowych, Wewnętrznych |
| Materiał drzwi | Drewniane |
| Nośność dla 2 zawiasów (kg) | 50 |
| Nośność dla 3 zawiasów (kg) | 70 |
| Trwałość | 200 000 cykli |
| Minimalna grubość drzwi (mm) | 40 |
| Wysokość zawiasu | 111,5 / 111,5 mm |
| Szerokość zawiasu | 29 / 29 mm |
| Głębokość zawiasu | 37 / 20,7 mm |
| Regulacja 3D | Tak |
| Regulacja pozioma (X) | - 2 mm, + 3 mm |
| Regulacja głębokości (Y) | + 1 mm, - 1 mm |
| Regulacja pionowa (Z) | + 3 mm, - 3 mm |
| Rodzaj drzwi | Bez przylgi |
| Rodzaj zawiasu | Wpuszczany |
| Cechy szczególne | 5 osi obrotu, FullHD |
| Ogniotrwałość (min) | 30 |
| Kąt otwarcia | 180° |
Warianty produktu
ZAWIAS WPUSZCZANY KUBICA K6700 HD NIKLOWANY MATOWY
ZAWIAS WPUSZCZANY KUBICA K6700 (WKRĘCANE NAKŁADKI) NIKLOWANY MATOWY
ZAWIAS WPUSZCZANY KUBICA K6700 HD LAKIEROWANY NA BIAŁO
ZAWIAS WPUSZCZANY KUBICA K6700 HD POZŁACANY
![ZAWIAS WPUSZCZANY KUBICA K6700 HD CHROMOWANY MATOWY [OPAKOWANIE PRZEMYSŁOWE]](https://www.novet.eu/upload/default/thumbs/b2b/product_list/images/product-images/k-6700-cs-hd-no/kb-k6700-cshd-no-kolor-zdjecie-1.jpg "ZAWIAS WPUSZCZANY KUBICA K6700 HD CHROMOWANY MATOWY [OPAKOWANIE PRZEMYSŁOWE]")
ZAWIAS WPUSZCZANY KUBICA K6700 HD CHROMOWANY MATOWY [OPAKOWANIE PRZEMYSŁOWE]
ZAWIAS WPUSZCZANY KUBICA K6700 HD (WKR.) CHROMOWANY MATOWY [OP. PRZEMYSŁOWE]
